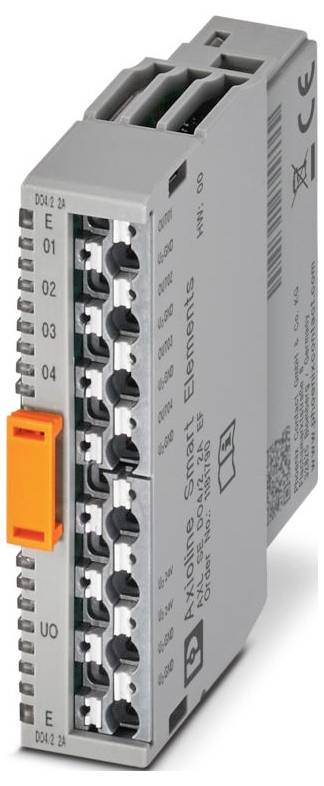

Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitale module 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 67,76 / Stuk)
€ 67,76
excl. btw
Gratis verzending*
Technische specificaties
- Productreeks: Axioline Smart Elements
- Model: Modulair
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,25 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,25 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 14,9 mm
- Hoogte: 62,2 mm
- Diepte: 62 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Insteekmontage (Smart element-sleuf)
- Isolatie-eigenschappen: Isolatie-eigenschappen
- OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
- Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Aanwijzing aansluiting: Randapparatuur
- Isoleerlengte: 8 mm
- Inbouwpositie: Zie systeem waarin u het Smart- element plaatst.
- Overdrachtssnelheid: Zie systeem waarin u het Smart- element plaatst.
- Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm²
- Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 1,5 mm²
- Maximaal verliesvermogen bij nominale voorwaarde: 2,05 W.
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Uitgangsspanning: 24 V DC
- Aantal interfaces: 1
- Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: Max. 8 A (extern beveiligen)
- Nominale uitgangsspanning: 24 V DC
- Printaansluiting: Printaansluiting
- Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch (35 V, 0,5 s);ompoolbeveiliging | parallelle diode
- Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline Smart Elements".
- Aantal uitgangen: 4
- Benaming uitgang: Digitale uitgangen
- Digitaal: Digitaal:
- Voedingsspanning: Via Card-Edge-connector
- Uitgangsspanning in uitgeschakelde toestand: Max. 1 V.
- Module: Module
- ID-code (HEX): None
- Procesgegevenskanaal: 8-bits
- Invoeradresruimte: 1 byte
- Uitvoeradresruimte: 1 byte
- Vereiste parametergegevens: 3 bytes
- Behoefte aan configuratiegegevens: 7 bytes
- Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
- Nominale belasting inductief: 48 VA (1,2 H, 12 Ω, bij 24 V DC)
- Nominale belasting lampen: 24 W (bij 24 V DC)
- Nominale belasting ohmse: 48 W (12 Ω, in voedingsspanningsbereik)
- Gedrag bij inductieve overbelasting: Uitgang kan worden vernietigd
- Uitschakeling overstroom: Min. 2,8 A.
- Maximale uitgangsstroom per module: Max. 8 A (extern beveiligen | let op de derating.)
- Belasting min: 10 kΩ
- Uitgangsstroom in uitgeschakelde toestand: Max. 300 µA
- Schakelfrequentie: Max. 1200 per seconde (bij ohmse belasting, minimaal 50 mA laststroom);max. 1 per seconde (bij inductieve nominale belasting);max. 4 per seconde (bij nominale last voor lampen)
- Gedrag bij overbelasting: Uitschakelen met automatische herstart
- Signaalvertraging: Max. 100 µs (bij het inschakelen);max. 100 µs (bij het uitschakelen, bij een laststroom van minimaal 50 mA)
- Uitgangsstroom bij massaspanning in uitgeschakelde toestand: < 1 mA
- Smart element-interface: Smart element-interface
- Potentialen: Logische voorziening van de Smart elementen (GEBRUIK): Potentialen: Logische voorziening van de Smart elementen (GEBRUIK)
- Begintijd tot bedrijfsklaar: < 500 ms
- Testspanning: Voeding logica / functionele aarding: 500 V AC, 50 Hz, 1 min.
- Randapparatuur: Randapparatuur
- Testspanning: Voeding logica / 24 V voeding UP: 500 V AC, 50 Hz, 1 min.
- Testspanning: 24 V voeding UP / functionele aarding: 500 V AC, 50 Hz, 1 min.
- Potentiaal: Voeding randapparatuur (UO): Potentiaal: Voeding randapparatuur (UO)
- Testspanning: Voeding logica / 24 V voeding UO (randapparatuur): 500 V AC, 50 Hz, 1 min.
- Testspanning: 24 V voeding UO (randapparatuur) / 24 V voeding UP: 500 V AC, 50 Hz, 1 min.
- Testspanning: 24 V voeding UO (randapparatuur) / functieserver: 500 V AC, 50 Hz, 1 min.
- Soortnaam
Digitale module
- Type
AXL SE DO4/2 2A EF
- Aantal uitgangen (max.)
4
- Voedingsspanning
24 V/DC
- Hoogte
62.2 mm
62 mm
- Breedte
14.9 mm
IP20
- Afm.
(l x b x h) 62 x 14.9 x 62.2 mm
- Aansluittechniek
2-aders
- Aansluiting
Push-in-aansluiting
- Stroomverbruik (max.)
8 A
- Fabrikantnr.
1181790
- Uitvoering
modulair
- Montage
Insteekmontage (Smart- element-sleuf)
- Diepte
62 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitale module 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitale module 24 V/DC
Omschrijving
Axioline Smart Elements, digitale uitvoermodule, digitale uitgangen: 4, 24 V DC, 2 A, aansluittechniek: 2-draads, beschermingsklasse: IP20
