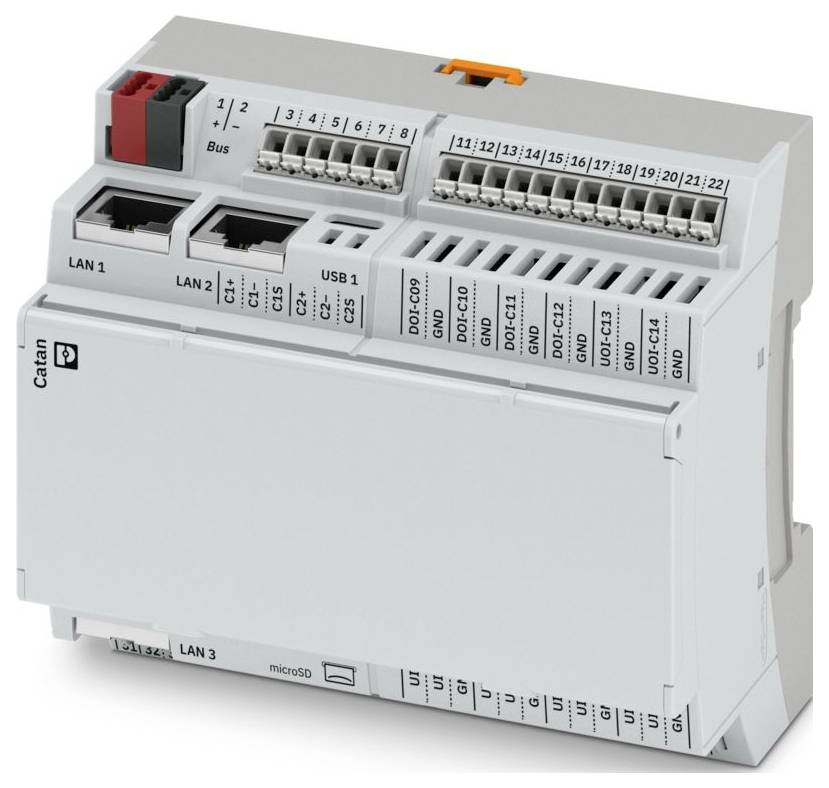

Phoenix Contact CATAN C1 EN 1371432 Besturing 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
2 Stuk(s)
Aantal
Totaal (€ 1.169,42 / Stuk)
€ 1.169,42
excl. btw
Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Technische specificaties
- Productfamilie: Catan
- Aansluitmethode: USB 2.0 Full speed, bus type C
- Kabeldoorsnede soepel: 0,5 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm² (printplaat met open klempunt);0,34 mm² ... 1,5 mm² (push-in-aansluiting)
- Kabeldoorsnede AWG: 24- 16
- Breedte: 89,7 mm
- Hoogte: 68 mm
- Eenheid: 6 te (DIN 43871-railbehuizing)
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -5 °C- 50 °C (tot 3000 m üNN)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montage op DIN en 60715
- Isolatie-eigenschappen: Isolatie-eigenschappen
- OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
- Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Isoleerlengte: 10 mm
- Inbouwpositie: Horizontaal;alternatieve inbouwposities zijn mogelijk, maar kunnen tot thermische vermogensvermindering leiden.
- Lengte: 107,6 mm
- Overdrachtssnelheid: Max. 12 Mbit/s
- Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm²
- Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 1,5 mm²
- Materiaal: Polycarbonaat (behuizing)
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Aantal interfaces: 2 (gebruik als aansluiting voor Catan Control Panel en randapparatuur, USB1 extra te gebruiken als USB-Ethernet-gadget)
- RS-485: RS-485
- Luchtdruk (werking): 70 kPa ... 106 kPa (tot 3000 m uNN)
- Plaats van gebruik: Gebruik binnenshuis
- Bedrijfsmodus: Sink en bron
- Ethernet: Ethernet
- Transmissielengte: Max. 350 m (tussen twee deelnemers)
- Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
- Aansluittechniek: 2-draads
- Nominale diameter: 1,5 mm²
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Nominale uitgangsspanning: 24 V DC
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Veiligheidsschakeling: Kortsluitbeveiliging;overbelastingsbeveiliging;beveiliging tegen DC-storing (max. 30 V)
- Voeding: Voeding
- Trillingsbestendigheid volgens en 60068-2-6/IEC 60068-2-6: : 5g
- Schok volgens en 60068-2-27/IEC 60068-2-27: : 30g
- Duimstok conform en 60068-2-27/IEC 60068-2-27: : 10g
- Luchtdruk (opslag/transport): 58 kPa ... 106 kPa (tot 4500 m uNN)
- Stroomverbruik typisch: 350 mA (zonder externe belasting);400 mA (met display)
- Stroomverbruik maximaal: Max. 3,6 A.
- Opmerking over het aansluittype: Single pair Ethernet (SPE) 10BASE-T1L, afgeschermd
- Ingangsstroom: 1 mA
- Ingangsfrequentie: Max. 20 Hz (signaal wordt gedeprikt)
- Uitgangsstroom: max. 500 mA
- Bijzondere eigenschappen: Ontwikkelproces gecertificeerd volgens IEC 62443-4-1
- Functionaliteit: Functionaliteit
- Aantal uitgangen: 4
- Naam ingang: Telleringangen
- Benaming uitgang: Digitale uitgangen
- Stroom ingangssignaal: 0 mA - 20 mA;4 mA ... 20 mA
- Beschrijving van de ingang: Open/gesloten contact
- Ingangssignaal spanning: 0 V ... 10 V
- Uitgangssignaal spanning: 0 V ... 10 V
- USB: USB
- Ingangsspanningsbereik "0"-signaal: -3 V DC ... 5 V DC (een open ingang levert altijd een 0-signaal.)
- Ingangsspanningsbereik "1"-signaal: 11 V DC ... 30 V/DC:
- Kleur (bovenkant behuizing): Lichtgrijs (RAL 7035)
- Kleur (onderste deel van de behuizing): Grijs (RAL 7042)
- Ingangsweerstand spanningsingang: > 5 MΩ
- Resolutie (stroom): 0,01 mA
- Resolutie (spanning): 1 mV
- Toegestane kabellengte: Max. 30 m (voor naleving van de eisen van CE en voor overeenstemming met de EMC-richtlijn)
- Real-time klok: Geïntegreerd (capacitief gebufferd)
- Systeemvereisten: Systeemvereisten
- Ondersteunde programmeertalen: Niagara Framework®
- NOMINALE INGANGSSPANNING UIN: 24 V DC
- Plaats van installatie: Onderverdeling;schakelkast
- Nominale belasting ohmse: 12 W (48 Ω)
- Respanningsbestendigheid tegen korte pulsen: Bestand tegen terugspanning
- Tolerantie, relatief: Max. 1 % (voor weerstanden > 200 Ω)
- Tolerantie, absoluut: Max. 0,5 K (kabelweerstand max. 2 Ω (30 m koperkabel met d = 0,8 mm))
- Uitgangsstroom in uitgeschakelde toestand: Max. 1,4 mA
- Gedrag bij overbelasting: Auto-restart
- Resolutie: 1 impuls
- Extern geheugen: 5 GByte (eMMC);512 kByte (RAM, extra geheugen)
- Werkgeheugen: 1024 MByte (LPDDR4-RAM)
- Engineering tool: Emalytics
- VOEDINGSSPANNING (DC): 24 V DC
- Conformiteit met EMC-richtlijnen: Immuniteitscontrole volgens en IEC 63044-5-2 transiënte overspanning (overspanning) criterium B;immuniteitscontrole volgens en IEC 63044-5-2 snelle transiënten (burst) criterium A, ±500 V,criterium B, ±1000 V;immuniteitscontrole volgens en IEC 63044-5-2 elektromagnetische velden criterium A, veldsterkte: 10 V/m;immuniteitstest volgens en IEC 63044-5-2 statische ontlading (ESD) criterium A, ±4 kV contactontlading, ±8 kV luchtontlading;immuniteitstest volgens en IEC 63044-5-2 geleide storingen criterium A, testspanning 10 V;storingscontrole volgens en IEC 63044-5-2 klasse B.
- Afmetingen zonder geplaatst display: Afmetingen zonder geplaatst display
- Afmetingen met geplaatst display: Afmetingen met geplaatst display
- Uitbreidingsbus (link bus): Uitbreidingsbus (link bus)
- Analoog: Universele ingang: Analoog: Universele ingang
- Tolerantie, absoluut (mA): Max. 0,05 mA (voor de meting is een externe parallelle weerstand van 68 Ω nodig)
- Tolerantie, absoluut (V): Max. 25 mV
- Bruikbaar sensortype (RTD): NI 1000;LG-Ni 1000
- Temperatuurbereik: -30 °C tot 150 °C (NTC 10K);-15 °C ... 150 °C (NTC 20k)
- Temperatuurresolutie: 0,1 K.
- Bruikbaar sensortype (TC): NTC 10k;NTC 20k;NTC 10k Pre
- Weerstandsbereik: 0 Ω ... 180 kΩ
- Resolutie (weerstand): 0,1 Ω
- Digitaal: Universele ingang: Digitaal: Universele ingang
- Opmerking ingang: Elke universele uitgang kunt u als digitale ingang parametriseren. Zie de tabel "functie digitale ingang".
- Ingangsweerstandsbereik: > 15 kΩ
- Teller: Universele ingang: Teller: Universele ingang
- Testspanning: Uitbreidingsbus / logica: 500 V AC, 50 Hz, 1 min.
- Testspanning: Logica / functieserver: 500 V AC, 50 Hz, 1 min.
- Trusted platform module: TPM 2.0
- Testspanning: LAN / logica: 500 V AC, 50 Hz, 1 min.
- Testspanning: TP / logica: 500 V AC, 50 Hz, 1 min.
- Testspanning: RS-485 / logica: 500 V AC, 50 Hz, 1 min.
- Stroombelastbaarheid (klempunten): 13,5 A.
- Stroombelastbaarheid (doorleiding tussen de klempunten): 4 A.
- Digitaal: Digitale ingang (DOI): Digitaal: Digitale ingang (DOI)
- Digitaal: Universele uitgang: Digitaal: Universele uitgang
- Teller: Digitale ingang (DOI): Teller: Digitale ingang (DOI)
- Analoog: Universele uitgang: Analoog: Universele uitgang
- Uitgangsstroom (per kanaal): Max. 10 mA
- Digitaal: Digitale uitgang (DOI): Digitaal: Digitale uitgang (DOI)
- Opmerking uitgang: De technische gegevens zijn identiek aan de gegevens van de digitale uitgangen met de functie "digitale ingang" (DOI).
- Gedrag bij het uitschakelen van de spanning: De uitgang volgt de voeding zonder aarzeling
- Aansluitingen 1 ... 2 (TP-busaansluiting): Aansluitingen 1 ... 2 (TP-busaansluiting)
- Aansluitingen 3 ... 62 (voeding, Link-bus, I/O): Aansluitingen 3 ... 62 (voeding, Link-bus, I/O)
- Bus voor ruimteautomatisering: Bus voor ruimteautomatisering
- Soortnaam
Besturing
- Interfaces
USB-C
RJ45
- Aantal uitgangen (max.)
4
- Voedingsspanning
24 V/DC
- Hoogte
60.7 mm
107.6 mm
- Breedte
89.7 mm
IP20
- Afm.
(l x b x h) 107.6 x 89.7 x 60.7 mm
- Aansluiting
Push-in-aansluiting
- Fabrikantnr.
1371432
- Type
CATAN C1 EN
- Montage
DIN-rail montage
- Diepte
60.7 mm
107.6 mm
91 mm
60.7 mm
0
4
0
0
DC
5242880 kByte
3
0
0
2
2
0
0
FALSE
None
None
TRUE
FALSE
FALSE
0
0
FALSE
FALSE
FALSE
FALSE
None
None
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3583185 Phoenix Contact CATAN C1 EN 1371432 Besturing 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3583185 Phoenix Contact CATAN C1 EN 1371432 Besturing 24 V/DC
Omschrijving
Besturing voor gebouwautomatisering. 14 configureerbare in- en uitgangen. Interfaces: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP voor ruimteautomatisering, 2 x SPE voor Catan-uitbreidingsmodules. Lokale prioriteitsbediening via Catan Control Panel.
