Name: Phoenix Contact ECM-UC-100A-MRTU Stroommeetomvormer
Brand: Phoenix Contact
SKU: 3566016
Availability: SoldOut

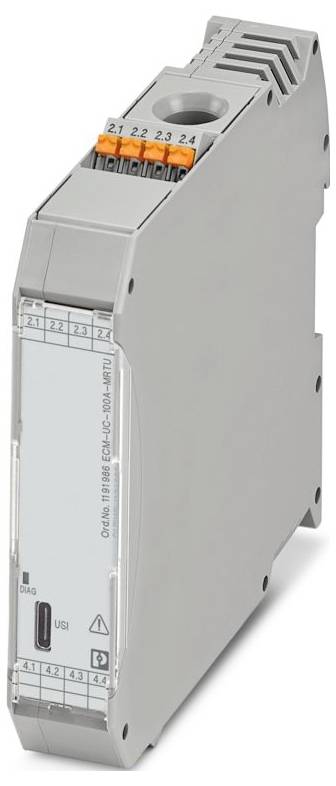

Phoenix Contact ECM-UC-100A-MRTU Stroommeetomvormer-0

Afbeelding vergelijkbaar

Afm.

(l x b) 113.8 mm x 22.6 mm

Type

ECM-UC-100A-MRTU

Aansluiting

Push-In-veeraansluiting

Aansluiting

RS-485

Breedte

22.6 mm

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 516,53 / Stuk)

€ 516,53

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aansluitmethode: RS-485
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 25 mm² ...
Draaddoorsnede AWG: 3
Breedte: 22,6 mm
Hoogte: 106,7 mm
Diepte: 113,8 mm
Kleur: Grijs (RAL 7042)
Brandbaarheidsklasse conform UL 94: V0 (behuizing)
Materiaal behuizing: PA 6.6-FR
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 60 °C;-40 °F ... 140 °F
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 4000 m.
Normen/bepalingen: IEC 61010-1
Opmerking: Inhoud van het register, zie tabel met tabbladen
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III (300 V)
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (in bedrijf): ≤ 95 % (niet-condenserend)
Isoleerlengte: 10 mm
Inbouwpositie: Verticaal of horizontaal
Etikettering: IND. Cont. EQ. E238705-E196811
UL, USA/Canada: UL, USA/Canada
Diameter: 11 mm
Voedingsspanningsbereik: 9,6 V DC ... 30 V/DC:
CE: CE
De afmetingen van het artikel: De afmetingen van het artikel
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Straling van de horsmakreel: Straling van de horsmakreel
Immuniteit EN 61000-6-2
Ingangsstroom: 0 A AC ... 100 A AC;-100 A DC ... 100 A DC
Naam: Interfaceconfiguratie Modbus/RTU
Diepte (apparaatdiepte (montage op draagrail)): 114,5 mm (opgedrukt op draagrail NS 35/7,5 conform en 60715)
Voeding: Voeding
Isolatie: Veilige scheiding volgens IEC/en 61010-1
Nominale isolatiespanning: 300 V AC (tegen aarde)
Testspanning: 2 kV AC (50 Hz, 60 s)
Nominale voedingsspanning: 24 V DC
Overstroombelastbaarheid: 2 x IN (continu), afhankelijk van de doorgestelde geleider
Temperatuurcoëfficiënt maximaal: < 0,03 %/K.
Overdrachtsnelheid: 19200 Baud
Reactie op springen (10-90%): 200 ms (AC/DC);20 ms (DC)
Transmissiefout maximaal: 0,5% (van de nominale waarde van het bereik onder nominale omstandigheden)
STROOMVERBRUIK: ≤ 1,8 W (30 V DC)
Frequentiebereik: 0 Hz;10 Hz ... 100 Hz;10 Hz ... 200 Hz;10 Hz ... 500 Hz;10 Hz ... 1000 Hz
MEETBEREIK: 0 A AC/DC ... 50 A AC/DC;0 A AC/DC ... 100 A AC/DC
Meten: Meten
Galvanische scheiding uitgang/voeding: Galvanische scheiding uitgang/voeding
Galvanische scheiding ingang/uitgang: Galvanische scheiding ingang/uitgang
Nominaal spanningsbereik: 12 V DC ... 24 V DC -20 % - +25 %
Galvanische scheiding IEC 61010-2-030: Galvanische scheiding IEC 61010-2-030
Meetcategorie: III (300 V)
Galvanische scheiding ingang/voeding: Galvanische scheiding ingang/voeding
Instelbereik ingangsstroom minimaal: 0 A AC/DC ... 9,4 A AC/DC;0 A AC/DC ... 18.8 A AC/DC
Instelbereik ingangsstroom maximaal: 0 A AC/DC ... 62,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC ... 125 A AC/DC (DIN/EN 61010-1);-125 A DC ... 125 A DC (DIN/EN 61010-1)
Schokbelasting: 20 x IN (1 s), afhankelijk van de doorgestelde geleider
Curve: Gelijk-, wissel- of vervormde stromen
Ronde geleider: Ronde geleider
WBM: WBM
IP-adres: 192.168.128.1
Modbus RTU: Modbus RTU
Adres instelling: Standaard adres Modbus: 1
Pariteit: Even
Stopbit: 1
Databits: 8

Afm.: (l x b) 113.8 mm x 22.6 mm

Type: ECM-UC-100A-MRTU

Aansluiting: Push-In-veeraansluiting

Aansluiting: RS-485

Breedte: 22.6 mm

: 113.8 mm

Voedingsspanning: 24 V/DC

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.2 mm²

Doorsnede massief (min.): 0.2 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3566016 Phoenix Contact ECM-UC-100A-MRTU Stroommeetomvormer

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3566016 Phoenix Contact ECM-UC-100A-MRTU Stroommeetomvormer

Omschrijving

Stroomomvormer voor het meten van AC, DC en vervormde stromen. Configuratie via USB-C-interface via webserver (zonder 24 V DC). Stroommeetbereiken: 0 A ... 125 A. Interfaceconfiguratie Modbus/RTU (RS-485), standaardconfiguratie, push-in-aansluiting
