Phoenix Contact EMD-BL-C-10 2903521 Bewakingsrelais Aantal relaisuitgangen: 1

Een grijze tijdrelais met meerdere instelopties en technische details aan de voorzijde, monteerbaar op een DIN-rail.

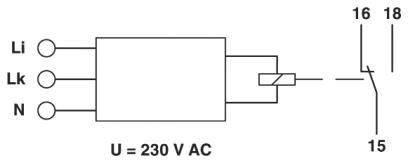

'Schakelschema van een relais met spoelcontacten Li, Lk, N en schakelaarccontacten 16, 18, 15. Opschrift: U = 230 V AC.'

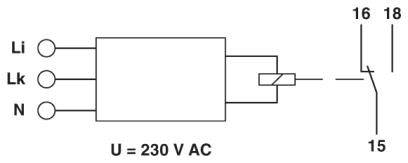

Bedradingsschema van een 230 V AC stroomcircuit met aansluitingen Li, Lk, N en schakelverbinding naar de punten 16, 18 en 15.
1/3
Afbeelding vergelijkbaar
Soortnaam
Bewakingsrelais
Aantal relaisuitgangen
1
Voedingsspanning
230 V/AC
Type
EMD-BL-C-10
Meetingangen
0 ... 5 A AC oder 0 ... 10 A AC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar do. 12 nov.
Aantal
Totaal (€ 124,99 / Stuk)
€ 124,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Omgevingstemperatuur (bedrijf): -25 °C ... 55 °C
  • Veiligheidsklasse: IP40 (behuizing)
  • Beschermingsklasse (aansluitklemmen): IP20
  • Uitvoering contacten: 1 potentiaalvrije wisselaar
  • Schakelspanning maximaal: 250 V AC (conform IEC 60664-1)
  • Uitgangszekering: 5 A (snel)
  • Levensduur mechanisch: 15 x 10 6 schakelcycli
  • Inbouwpositie: willekeurig
  • Montage opmerking: op normrail NS 35 conform EN 60715
  • Isolatiemateriaaltype behuizing: polyamide PA 6.6, zelfdovend
  • Kleur: grijs
  • Aansluiting: schroefaansluiting
  • Isoleerlengte: 8 mm
  • Aderdoorsnede star: 0,5 mm² ... 2,5 mm²
  • Aderdoorsnede flexibel: 0,5 mm² ... 2,5 mm²
  • Aderdoorsnede AWG: 20 ... 14
  • Isolatie: basisisolatie
  • Verontreinigingsgraad: 2
  • Overspanningscategorie: III
  • Aandraaimoment: 1 Nm ... 1 Nm
Type

EMD-BL-C-10

Soortnaam

Bewakingsrelais

Aantal relaisuitgangen

1

Meetingangen

0 ... 5 A AC oder 0 ... 10 A AC

Voedingsspanning

230 V/AC

Afm.

(l x b x h) 65.5 x 17.5 x 88 mm

Breedte

17.5 mm

Hoogte

88 mm

65.5 mm

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2225491 Phoenix Contact EMD-BL-C-10 2903521 Bewakingsrelais Aantal relaisuitgangen: 1

Datablad 2225491 Phoenix Contact EMD-BL-C-10 2903521 Bewakingsrelais Aantal relaisuitgangen: 1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225491 Phoenix Contact EMD-BL-C-10 2903521 Bewakingsrelais Aantal relaisuitgangen: 1

Omschrijving

Bewakingsrelais voor de bewaking van 1-fasen stromen van 0 ... 5 A AC of 0 ... 10 A AC , over- /onderstroom of window, 1 wisselaar, met schroefaansluiting
