Kabels & ConnectorenConnectorenIndustriële connectoren (rechthoekig)Phoenix ContactIndustriële connectorsets Heavycon

Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Inhoud: 1 stuk(s)

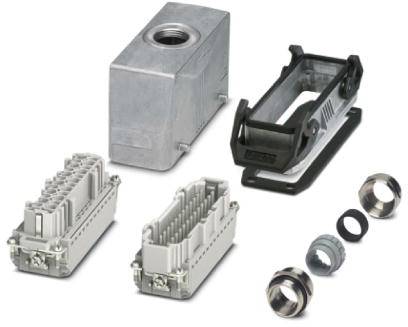

'Industriële connector-set: rechthoekige behuizing, twee inzetstukken met meerdere contacten, en schroefbevestigingen.'

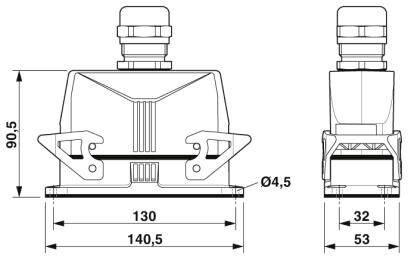

Technische tekening van een stekerbevestigingsbeugel, toont voor- en zijaanzicht met nauwkeurige afmetingen in millimeters.

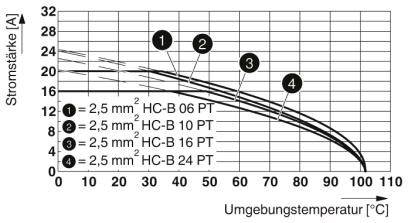

Diagram toont stroomsterkte [A] tegen omgevingstemperatuur [°C] voor kabeltypen: 2,5 mm² HC-B 06 PT, HC-B 10 PT, HC-B 16 PT, HC-B 24 PT.
Aansluitbezetting: Links van boven naar beneden 13 tot 24, rechts van boven naar beneden 1 tot 12, met aarde bovenaan.
Technische tekening van een rechthoekig gat met afmetingen: 130 mm breedte, 35 mm hoogte. Boorgaten in de hoeken, diameter 4,5 mm.
'Een genummerd bedieningspaneel van 1 tot 24, met ronde schakelaars naast elk nummer.'
1/6
Afbeelding vergelijkbaar
Soortnaam
Connectorset
Aansluiting
Push-In-klem
Materiaal (behuizing)
Aluminium-spuitgiet
Beschermingsklasse
IP66
IP67
Aderdoorsnede (min.)
0.14 mm²
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar vr. 27 nov.
Aantal
Totaal (€ 119,99 / Stuk)
€ 119,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Model: B24
  • Nominale stroom: 16 A
  • Toegekende stootspanning: 6 kV
  • Aansluitdiameter AWG: 26 ... 14
  • Lijn buitenste diameter: 15 mm ... 21 mm
  • Lengte montage-opening: 113 mm
  • Breedte montage-opening: 35 mm
  • Materiaal contactdrager: PC
  • Materiaal vergrendelingsbeugel: PA
  • Brandbaarheidsklasse conform UL 94: V0
  • Beschermdeksel geïntegreerd: nee
Soortnaam

Connectorset

Aansluiting

Push-In-klem

Materiaal (behuizing)

Aluminium-spuitgiet

IP66

IP67

Aderdoorsnede (min.)

0.14 mm²

Aderdoorsnede (max.)

2.5 mm²

Aantal polen

24

Min. temperatuur

-40 °C

Max. temperatuur

+100 °C

Voorijlend contact (PE)

Ja

Inhoud

1 stuk(s)

Totaal aantal polen

24 + PE

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2136606 Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2136606 Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Inhoud: 1 stuk(s)

Omschrijving

Connectorset, aantal polen: 24, materiaal: aluminium spuitgietwerk, zeewaterbestendig, aansluitmethode: push-in-aansluiting, aansluiting doorsnede: AWG 26- 14

De teksten voor dit artikel zijn automatisch vertaald.

Omvang van de levering

  • 1 stuk(s)
