Name: Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Inline-klem 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209882
Availability: BackOrder

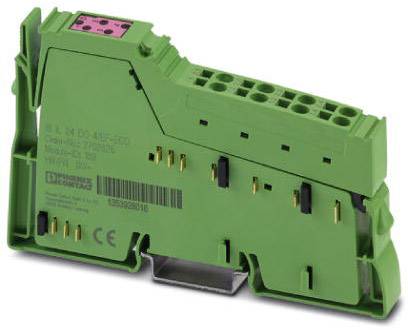

Groen elektrische module met verschillende aansluitingen en stekkers, mogelijk een schakelkasttoebehoren, met opdruk en barcode.

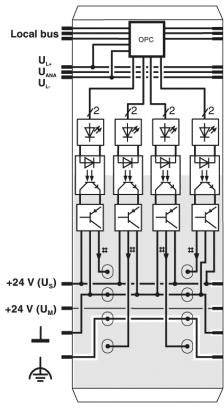

Schakelschema van een elektrische schakeling met relais, dioden en verbindingen. Labels zoals 'Lokale bus' en '+24 V' zijn zichtbaar.

Groene bedieningshendel met toetsenrij van 1 tot 14, gerangschikt in groepen van vier. Bovenaan een rood veld met de nummers 1 tot 4 en de tekst 'RESET'.

Schakelschema van een elektronische component met drie uitgangen (OUT01, OUT02, OUT03) en massa-aansluitingen (GND) verbonden.

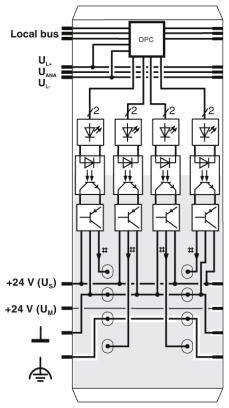

Het diagram toont een schakingsontwerp met meerdere relais, diodes en aansluitingen. De gelabelde verbindingen omvatten '+24 V (Uᴐ)' en '+24 V (Uᴍ)'.

Doorsnede van een technische component met afmetingen van 119,8 mm en 71,5 mm. Toont openingen en structurele details.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 24 dec.

Aantal

Stuk(s)

Totaal (€ 75,99 / Stuk)

€ 75,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Veiligheidsschakeling: overbelastingsbeveiliging, kortsluiting beveiliging van de uitgangen Z-diode in uitgangs-chip
Kleur: groen
Nettogewicht: 83,85 g
Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Aantal uitgangen: 4
Isoleerlengte: 8 mm
Aderdoorsnede starre min: 0,08 mm²
Aderdoorsnede starre max.: 1,5 mm²
Aderdoorsnede flexibel min.: 0,08 mm²
Aderdoorsnede flexibel max.: 1,5 mm²
Aderdoorsnede AWG min: 28
Aderdoorsnede AWG max: 16
Overdrachtssnelheid: 500 kBit/s
Opgenomen vermogen: max. 0,33 W

Soortnaam: Inline-klem

Type: IB IL 24 DO 4/EF-ECO

Aantal uitgangen: 4 x

Uitgangssignaal stroom: 500 mA

Max. uitgangsstroom per kanaal: 500 mA

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Uitgangssignaal spanning: 24 V

Voedingsspanning: 7.5 V/DC

Hoogte: 119.8 mm

: 71.5 mm

Breedte: 12.2 mm

: IP20

Afm.: (l x b x h) 71.5 x 12.2 x 119.8 mm

Aansluittechniek: 3-aders

Aansluiting: Trekveeraansluiting

Stroomverbruik (max.): 44 mA

Fabrikantnr.: 2702825

Montage: Draagrail

Max. omgevingstemperatuur: +55 °C

Min. omgevingstemperatuur: 0 °C

Logicaspanning UL: 7.5 V/DC

UKCA: Ja
