Name: Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Inline-klem 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209881
Availability: BackOrder

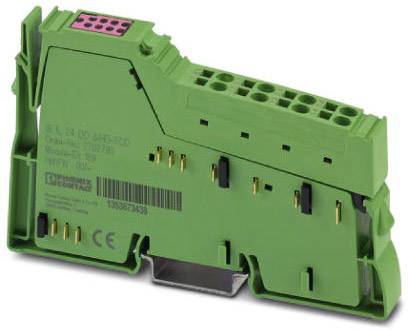

Groen elektronisch onderdeel met meerdere aansluitpunten, geschikt voor industriële besturings- en regeltechniek. CE-markering zichtbaar.

Groen speelbord met een rode zone bovenaan. Genummerde velden van 1 tot 8. Onderaan velden met dubbele functie voor speelfiguren.

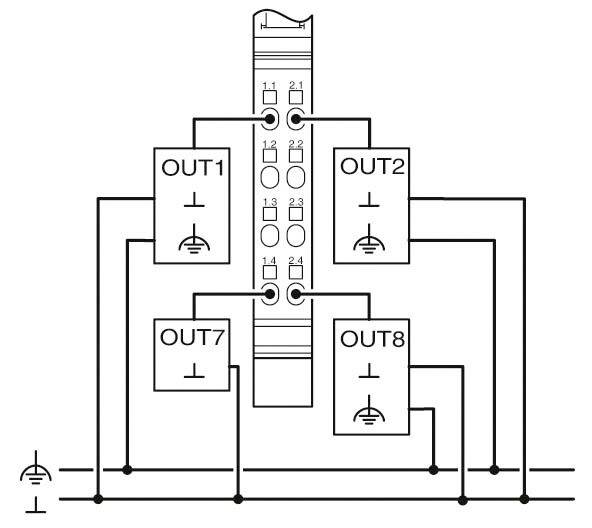

Bedradingsschema toont een verticale balk met verbindingen naar vier uitgangen: UIT1, UIT2, UIT7, UIT8. Aardingssymbool linksonder.

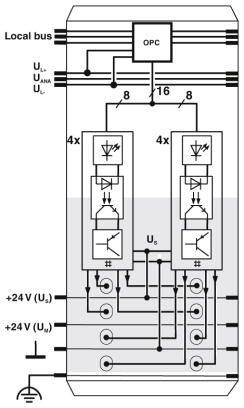

Bedradingsschema van een elektrische schakeling met twee parallelle modules, elk voorzien van LED's, diodes en aansluitingen, gemarkeerd met spanningswaarden.

Technische tekening van een profiel met afmetingen van 119,8 mm breedte en 71,5 mm hoogte.

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 16 nov.

Aantal

Stuk(s)

Totaal (€ 67,99 / Stuk)

€ 67,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Veiligheidsschakeling: overbelastingsbeveiliging, kortsluiting beveiliging van de uitgangen Z-diode in uitgangs-chip
Kleur: groen
Nettogewicht: 84 g
Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Aantal uitgangen: 8
Isoleerlengte: 8 mm
Aderdoorsnede starre min: 0,08 mm²
Aderdoorsnede starre max.: 1,5 mm²
Aderdoorsnede flexibel min.: 0,08 mm²
Aderdoorsnede flexibel max.: 1,5 mm²
Aderdoorsnede AWG min: 28
Aderdoorsnede AWG max: 16
Overdrachtssnelheid: 500 kBit/s
Opgenomen vermogen: max. 0,62 W

Soortnaam: Inline-klem

Type: IB IL 24 DO 8/HD-ECO

Aantal uitgangen: 8 x

Uitgangssignaal stroom: 500 mA

Max. uitgangsstroom per kanaal: 500 mA

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Uitgangssignaal spanning: 24 V

Voedingsspanning: 7.5 V/DC

Hoogte: 119.8 mm

: 71.5 mm

Breedte: 12.2 mm

: IP20

Afm.: (l x b x h) 71.5 x 12.2 x 119.8 mm

Aansluittechniek: 1-aders

Aansluiting: Trekveeraansluiting

Stroomverbruik (max.): 45 mA

Fabrikantnr.: 2702793

Montage: Draagrail

Max. omgevingstemperatuur: +55 °C

Min. omgevingstemperatuur: 0 °C

Logicaspanning UL: 7.5 V/DC

Serie: ECO

UKCA: Ja
