Name: Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Communicatiemodule 24 V/DC, 15 V/DC, 7.5 V/DC
Brand: Phoenix Contact
SKU: 3566133
Availability: BackOrder

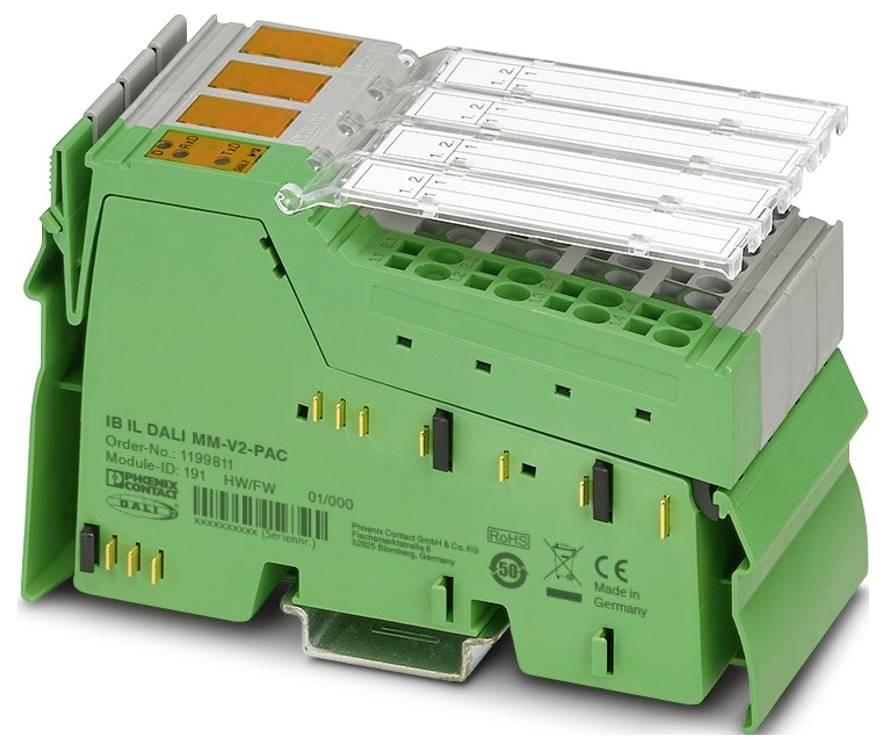

Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Communicatiemodule 24 V/DC, 15 V/DC, 7.5 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 16 nov.

Aantal

Stuk(s)

Totaal (€ 545,00 / Stuk)

€ 545,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: inLine
Model: Modulair
Type aansluiting: Aansluiting trekveer
Kabeldoorsnede soepel: 0,08 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 48,8 mm
Hoogte: 119,8 mm
Diepte: 71.5 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 55 °C
Omgevingstemperatuur (opslag/transport): -25 °C... 85 °C
Montagemethode: Montagemethode
Toegestane luchtvochtigheid (gebruik): 10%... 95% (conform DIN en 61131-2)
Aanwijzing aansluiting: inLine-aansluitstekker
Isoleerlengte: 8 mm
Overdrachtssnelheid: 500 kBit/s.
BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Luchtdruk (werking): 80 kPa ... 106 kPa (max. 2000 m üNN)
Leveringsomvang: Inclusief inLine-stekkers en tekstvakken
Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
Aansluittechniek: Aansluittechniek
Toegestane luchtvochtigheid (opslag/transport): 10% ... 95% (conform DIN en 61131-2)
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: max. 230 mA
Printaansluiting: Printaansluiting
Aanwijzing: DALI
Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
Speciale eigenschappen: Geschikt voor multi-Master;geïntegreerde DALI-netvoeding
Overdrachtssnelheid: 1200 bits/s.
Opgenomen vermogen: 3,5 W (de hoogte van het verliesvermogen is in belangrijke mate afhankelijk van de busactiviteit, die alleen door de klem zelf wordt beïnvloed. Het maximale verliesvermogen wordt bereikt wanneer andere deelnemers de DALI-bus met minimale onderbrekingen bezetten en de klem zelf niet uitzendt en tegelijkertijd de DALI-stroom van 220 mA volledig wordt benut.)
Opmerking over maatgegevens: Afmetingen van de behuizing
Voedingsspanning: 24 V DC (via potentiaaltrekker)
Uitgangsstroom bij kortsluiting: Max. 250 mA
inLine lokale bus: inLine lokale bus
Module: Module
ID-code (dec): 191
ID-code (HEX): BF
Lengtegraad (HEX): 06
Lengtegraad (dec): 06
Procesgegevenskanaal: 96-bits
Invoeradresruimte: 12 bytes
Uitvoeradresruimte: 12 bytes
Registerlengte: 96 bits
Potentialen: Voeding van de logica (UL): Potentiaal: Voeding van de logica (UL)
Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
inLine-aansluitstekker: inLine-aansluitstekker
Diagnose-meldingen: Ja geen randapparaten fout | DALI-specifieke fout op applicatieniveau
Plaats van installatie: Schakelkast
Stroombelastbaarheid: Max. 220 mA (busbelasting)
Potentiaal: Voeding hoofdkring (UM): Potentiaal: Voeding hoofdkring (UM)
Potentialen: Potentialen
Veldbus: DALI: Veldbus: DALI
Veiligheidsaanduiding: Bus beschermd tot max. 250 V AC
Testspanning: 7,5 V voeding (buslogica) / 24 V voeding (randapparatuur) en functieserver (FE): 500 V AC, 50 Hz, 1 min.
Testspanning: 7,5 V voeding (buslogica) / DALI-bus: 1,5 kV AC, 50 Hz, 1 min.
Testspanning: 24 V voeding (randapparatuur) / DALI-bus: 1,5 kV AC, 50 Hz, 1 min.

Soortnaam: Communicatiemodule

Type: IB IL DALI MM-V2-PAC

Voedingsspanning: 24 V/DC
15 V/DC
7.5 V/DC

Hoogte: 119.8 mm

: 71.5 mm

Breedte: 48.8 mm

: IP20

Afm.: (l x b x h) 71.5 x 48.8 x 119.8 mm

Aansluittechniek: Trekveeraansluiting

Aansluiting: Trekveeraansluiting

Stroomverbruik (max.): 230 mA

Fabrikantnr.: 1199811

Uitvoering: modulair

Montage: DIN-rail montage

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -25 °C

Logicaspanning UL: 7.5 V/DC

Diepte: 71.44238 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Communicatiemodule 24 V/DC, 15 V/DC, 7.5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Communicatiemodule 24 V/DC, 15 V/DC, 7.5 V/DC

Omschrijving

inLine, DALI-Master, geschikt voor meerdere Master, geïntegreerde DALI-netvoeding, overdrachtssnelheid in lokale bus: 500 kBit/s, beschermingsklasse: IP20, inclusief inLine-stekkers en labelvelden
