Name: Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperatuurmodule 24 V/DC, 7.5 V/DC
Brand: Phoenix Contact
SKU: 3565662
Availability: BackOrder

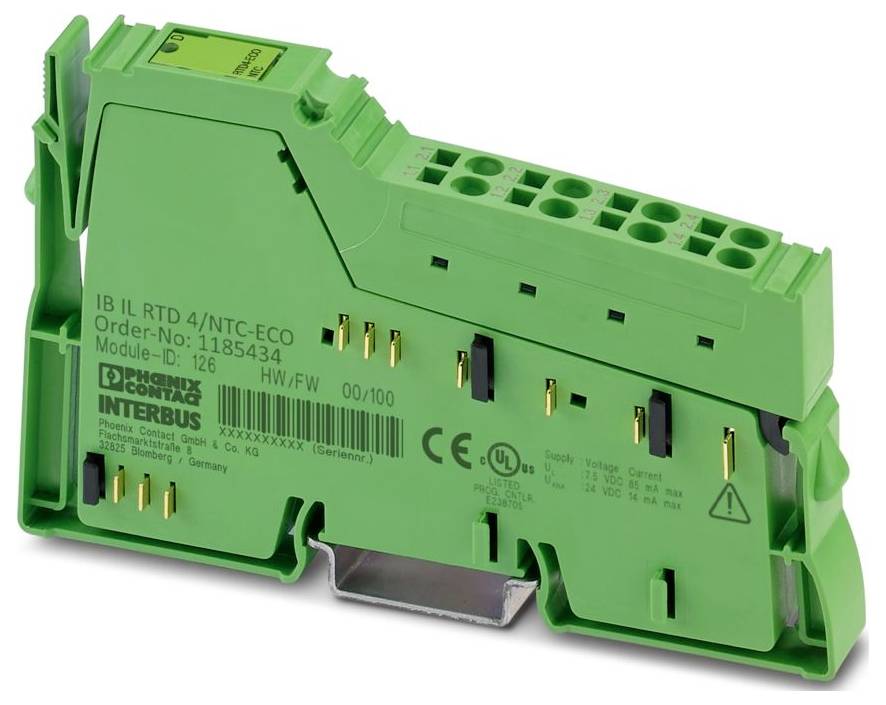

Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperatuurmodule 24 V/DC, 7.5 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 16 nov.

Aantal

Stuk(s)

Totaal (€ 269,00 / Stuk)

€ 269,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: inLine
Model: Modulair
Type aansluiting: Aansluiting trekveer
Kabeldoorsnede soepel: 0,08 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,08 mm² ... 1,5 mm²
Printplaat doorsnede AWG: 28 ... 16
Breedte: 12,2 mm
Hoogte: 119,8 mm
Diepte: 71.5 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): 0 °C- 55 °C
Omgevingstemperatuur (opslag/transport): -25 °C... 85 °C
Montagemethode: Montagemethode
Toegestane luchtvochtigheid (gebruik): 10%... 95% (niet condenserend)
Aanwijzing aansluiting: inLine-aansluitstekker
Isoleerlengte: 8 mm
Overdrachtssnelheid: 500 kBit/s.
Maximaal verliesvermogen bij nominale voorwaarde: 0,95 W.
BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Aantal interfaces: 2
Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
Leveringsomvang: Inclusief inLine-stekker
Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
Aansluittechniek: Aansluittechniek
Toegestane luchtvochtigheid (opslag/transport): 10% ... 95% (niet condenserend)
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: Max. 14 mA;type. 7.3 mA
Printaansluiting: Printaansluiting
Veiligheidsschakeling: Overbelastingsbeveiliging | max. ±40 V DC, 1 min.;transiënbeveiliging | onderdrukkingsdiode
Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
Benaming ingang: Analoge RTD-ingangen
Beschrijving van de ingang: Ingangen voor resistieve temperatuursensoren
Aantal ingangen: 4 (NTC, lineaire weerstanden)
Analoog: Analoog:
Ingangsfiltertijd: 120 ms (per kanaal)
Voedingsspanning: 24 V DC (via potentiaaltrekker)
Aanwijzing voor de aansluittechniek: Afgeschermd
Resolutie A/D-omvormer: 24 bits
Weerstandsbereik lineair: 0 Ω ... 100 kΩ
inLine lokale bus: inLine lokale bus
Module: Module
ID-code (dec): 126
ID-code (HEX): 7E
Lengtegraad (HEX): 04
Lengtegraad (dec): 04
Procesgegevenskanaal: 64-bits
Invoeradresruimte: 8 bytes
Uitvoeradresruimte: 0 bytes
Registerlengte: 64 bits
Behoefte aan parametergegevens: 1 byte
Behoefte aan configuratiegegevens: 4 bytes
Potentialen: Voeding van de logica (UL): Potentiaal: Voeding van de logica (UL)
Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
inLine-aansluitstekker: inLine-aansluitstekker
Diagnose-meldingen: Interne storing in de voeding van de randapparatuur storingsmelding aan de buskoppeling;Checksumfout bij storing in de randapparatuur melding aan de buskoppeling
Potentialen: Voeding van de analoge modules (UANA): Potentiaal: Voeding van de analoge modules (UANA)
Plaats van installatie: Schakelkast
A/D-omzettingstijd: type. 120 ms
Gegevensformaten: Genormaliseerde weergave
Tolerantie, relatief: type. ± 0,15 % (van de eindwaarde van het meetbereik, bij TU = 25 °C);max. ± 0,35 % (van de eindwaarde van het meetbereik, bij TU = 25 °C)
Ingangsfilter: Digitaal filter
Update procesgegevens: < 10 ms
Nominale waarde van de stroombronnen: 10 µA (gepulseerde stroom, de specificatie is geldig tijdens de tastfase)
Testspanning: Buslogica (lokale bus, logische voeding): 500 V AC, 50 Hz, 1 min.
Testspanning: Analoge randapparatuur: 500 V AC, 50 Hz, 1 min.
Testspanning: Functionele aarding: 500 V AC, 50 Hz, 1 min.

Soortnaam: Temperatuurmodule

Type: IB IL RTD 4/NTC-ECO

Aantal analoge ingangen (max.): 4

Aantal ingangen (max.): 4

Aantal uitgangen (max.): 0

Aantal ingangen: 4 x

Aantal uitgangen: 0 x

Voedingsspanning: 24 V/DC
7.5 V/DC

Hoogte: 119.8 mm

: 71.5 mm

Breedte: 12.2 mm

: IP20

Afm.: (l x b x h) 71.5 x 12.2 x 119.8 mm

Aansluittechniek: 2-aders

Aansluiting: Trekveeraansluiting

Stroomverbruik (max.): 85 mA

Fabrikantnr.: 1185434

Uitvoering: modulair

Montage: DIN-rail montage

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: 0 °C

Diepte: 70.430346 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperatuurmodule 24 V/DC, 7.5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperatuurmodule 24 V/DC, 7.5 V/DC

Omschrijving

inLine, temperatuurdetectorklem, analoge RTD-ingangen: 4 (NTC, lineaire weerstanden), aansluittechniek: 2-draads, overdrachtssnelheid in lokale bus: 500 kbit/s, beschermingsklasse: IP20, inclusief inLine-stekker
