Name: Phoenix Contact MACX MCR-SL-UI-REL 2906169 Grenswaardeschakelaar 1 stuk(s)
Brand: Phoenix Contact
SKU: 3579902
Availability: BackOrder

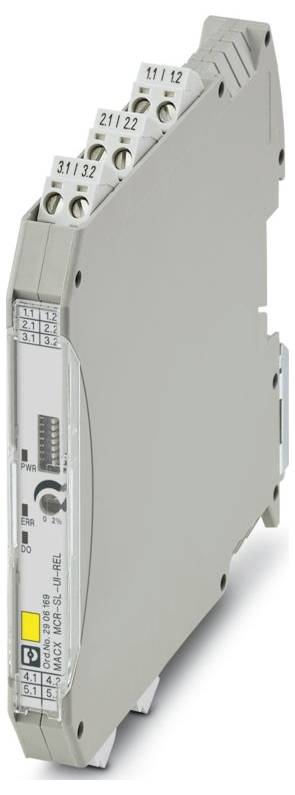

Een slank, grijs elektronisch module met meerdere aansluitingsingang en een gelabeld zijpaneel, gebruikt voor signalisolatie en conversie in besturingssystemen.

Afbeelding vergelijkbaar

Soortnaam

Grenswaardeschakelaar

Ingangssignaal max. (stroomsterkte)

21 mA

Ingangssignaal max. (spanning)

10.5 V

Type

MACX MCR-SL-UI-REL

Afm.

(l x b x h) 113.7 x 12.5 x 112.5 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Aantal

Stuk(s)

Totaal (€ 339,00 / Stuk)

€ 339,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: MACX Analog
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 14
Breedte: 12,5 mm
Hoogte: 112,5 mm
Diepte: 113,7 mm
Kleur: Grijs (RAL 7042)
Materiaal behuizing: PA 6.6-FR
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -20 °C- 65 °C (willekeurige inbouwpositie)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
Opmerking: Er kunnen kleine afwijkingen optreden tijdens de storingsbeïnvloeding.
Montagemethode: Montagemethode
Overspanningscategorie: II
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Isoleerlengte: 7 mm
ATEX: ATEX
IECEX: IECEX
Identificatie: c
UL, USA/Canada: UL, USA/Canada
Vermogensverlies: 0.9 W
Voedingsspanningsbereik: 9,6 V DC ... 30 V/DC:
CE: CE
Certificaat: DNV 21.0089 X.
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Straling van de horsmakreel: Straling van de horsmakreel
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
INMETRO: INMETRO
Immuniteit EN 61000-6-2
Statusindicatie: LED groen (voedingsspanning);LED geel (schakeluitgang);LED rood, knipperend (kabel-, sensorfout, ERR)
Galvanische scheiding tussen ingang en uitgang: Ja
Voeding: Voeding
Stroomverbruik typisch: 38 mA (24 V DC)
Stroomverbruik maximaal: 90 mA (10 V DC)
Isolatie: veilige scheiding
Contactuitvoering: 1 wisselaar.
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: B
Humidity: B
Trilling: A
EMC: A
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 375 V AC
Testspanning: 2,5 kV AC (50 Hz, 60 s)
Functionaliteit: Functionaliteit
Contactmateriaal: AgSnO2, hard verguld
CCC / China-ex: CCC / China-ex
GB standaard: GB standaard
Galvanische scheiding: Galvanische scheiding
Ingangsweerstand stroomingang: < 28 Ω
Temperatuurcoëfficiënt maximaal: 0,01 %/K.
Transmissiefout maximaal: 0,1%
Opgenomen vermogen: ≤ 1,2 W
Stroom ingangssignaal: 0,2 mA - 20 mA;0,18 mA ... 21 mA (max. bereik)
Diepte NS 35/7,5: 114,5 mm (opgedrukt op draagrail NS 35/7,5 conform en 60715)
Configuratie: DIP-schakelaar
Ingangssignaal spanning: 0,1 V ... 10 V;0,1 V ... 10,5 V (maximumbereik)
Schakelen: Relais: Schakelen: Relais
Schakelstroom maximaal: ≤ 4 A AC (cos phi = 1);≤ 1 A DC ( ohmse belasting, 24 V DC, 50 mW);≤ 0,2 A DC (ohmse belasting, 120 V DC )
Ex-installatie (EPL): GC;Div. 2
Signaal: Spanning/stroom: Signaal: Spanning/stroom
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Galvanische scheiding ingang/uitgang/voeding IEC/en 61010-1: Galvanische scheiding ingang/uitgang/voeding IEC/en 61010-1
Ingangsweerstand spanningsingang: > 100 kΩ
Reactie op de springtest (0-99%): ≤ 22 ms
Testbus: Testbus
Diameter (max.): 2 mm
Systematic capability: Systematische capability
Detectie van kabelfouten: < 0,1 mA (kabelbreuk);> 21,1 mA (kortsluiting)
Schakeldrempel „0"-signaal stroom: Instelbaar via DIP-schakelaar (in stappen van 1,25%) en potentiometer (lineair tot 2 % van de schakeldrempel ingesteld door DIP-schakelaar)
Schakelhysterese: Off: Ca. 0,5 %, on: Ca. 1 %
Prestatieniveau (ISO 13849): Prestatieniveau (ISO 13849)
Nauwkeurigheid schakelpunt: < 0,1%
Galvanische scheiding uitgang/voeding IEC/en 60079-7: Galvanische scheiding uitgang/voeding IEC/en 60079-7
Galvanische scheiding ingang/uitgang, voeding IEC/en 60079-7: Galvanische scheiding ingang/uitgang, voeding IEC/en 60079-7
Nominaal spanningsbereik: 12 V DC ... 24 V DC -20 % - +25 %
Totale fout in de spanningsingang maximaal: ± 10 mV
Totale stroomfout: Maximaal ± 20 µA

Type: MACX MCR-SL-UI-REL

Soortnaam: Grenswaardeschakelaar

Ingangssignaal max. (stroomsterkte): 21 mA

Ingangssignaal max. (spanning): 10.5 V

Afm.: (l x b x h) 113.7 x 12.5 x 112.5 mm

Aansluiting: Schroeven

Ingangssignaal (spanning): 0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)

Ingangssignaal (stroomsterkte): 0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)

Inhoud: 1 stuk(s)

Configuratie: DIP-schakelaar

Breedte: 12.5 mm

Hoogte: 112.5 mm

: 113.7 mm

Max. omgevingstemperatuur: 65 °C

Min. omgevingstemperatuur: -20 °C

Voedingsspanning: 24 V/DC

Voedingsspanning U(B): 12 V DC ... 24 V DC -20 % ... +25 %

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.2 mm²

Doorsnede massief (min.): 0.2 mm²

Diepte: 113.7 mm

: IP20

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 Grenswaardeschakelaar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 Grenswaardeschakelaar 1 stuk(s)

Omschrijving

Grenswaardeschakelaar met ingang voor actieve stroom- en spanningssignalen en een grensrelaisuitgang (wisselcontact). Instelbaar via DIP-schakelaar en potentiometer, galvanische 3-weg-scheiding, tot SIL2 (SC3), PLC cat. 1, schroefaansluiting.

De teksten voor dit artikel zijn automatisch vertaald.
