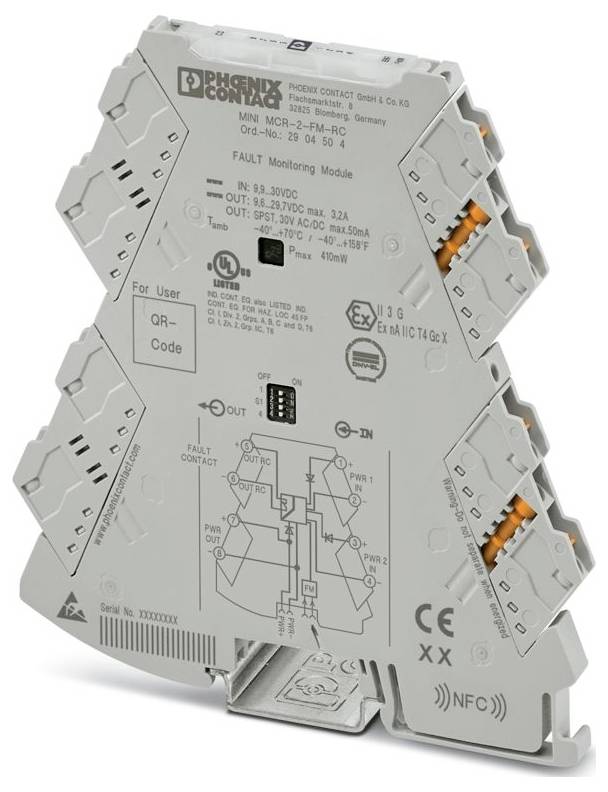

Phoenix Contact MINI MCR-2-FM-RC 2904504 Bewakingsmodule 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Bewakingsmodule
Ingangssignaal max. (spanning)
30 V
Type
MINI MCR-2-FM-RC
Afm.
(l x b x h) 119.2 x 6.2 x 109.81 mm
Aansluiting
Schroeven
Datasheet (PDF)
25 Stuk(s)
Aantal
Totaal (€ 99,17 / Stuk)
€ 99,17
excl. btw
Gratis verzending*
Technische specificaties
- Productfamilie: MINI Analog Pro
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,5 Nm- 0,6 Nm
- Kabeldoorsnede soepel: 0,14 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm² (met adereindhuls);0,14 mm² ... 2,5 mm² (zonder adereindhuls)
- Kabeldoorsnede AWG: 24- 12 (flexibel)
- Breedte: 6,2 mm
- Hoogte: 109,81 mm
- Diepte: 119,2 mm
- Kleur: Grijs (RAL 7042)
- Materiaal behuizing: PBT
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20 (niet door UL beoordeeld)
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 2000 m.
- Normen/bepalingen: GB/T 3836.1;GB/T 3836.3
- Opmerking: Er kunnen kleine afwijkingen optreden tijdens de storingsbeïnvloeding.
- Montagemethode: Montagemethode
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Isoleerlengte: 10 mm
- Inbouwpositie: willekeurig
- ATEX: ATEX
- IECEX: IECEX
- Etikettering: Zin2Ex ec IIC T4 GC
- UL, USA/Canada: UL, USA/Canada
- Brandbeveiliging voor railvoertuigen (DIN en 45545-2) R22: HL 1 - HL 2
- Brandbeveiliging voor spoorvoertuigen (DIN en 45545-2) R23: HL 1 - HL 2
- Brandbeveiliging voor railvoertuigen (DIN en 45545-2) R24: HL 1 - HL 2
- Voedingsspanningsbereik: 9,6 V DC ... 30 V DC (om de voedingsspanning op te brug kan de draagrail-busverbinder (me 6,2 TBUS-2 1,5/5-ST-3,81 GN, artikel-nr. 2869728) worden aangebracht, kan op 35 mm-draagrail volgens en 60715 worden bevestigd)
- CE: CE
- Certificaat: BY/112 02.01 TP012 103.01 00079
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Straling van de horsmakreel: Straling van de horsmakreel
- Statische ontlading: Statische ontlading
- Opmerking: Er moeten beschermende maatregelen tegen elektrostatische ontlading worden genomen.
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Snelle transiënten (burst): Snelle transiënten (burst)
- Geleide beïnvloeding: Geleide beïnvloeding
- Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
- Immuniteit EN 61000-6-2
- Schakelspanning maximaal: 30 V DC
- Statusindicatie: LED groen (voedingsspanning);LED geel (schakeluitgang)
- Aanwijzing: Geleide storingen
- Galvanische scheiding tussen ingang en uitgang: Ja
- Voeding: Voeding
- Belasting van de schokstroom (surge): Belasting van de schokstroom (surge)
- Stroomverbruik maximaal: < 16 mA (24 V DC)
- Beperking van het gebruik: Beperking van het gebruik
- EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
- Isolatie: basisisolatie
- Scheepsbouwgegevens: Scheepsbouwgegevens
- Temperatuur: B
- Humidity: B
- Trilling: A
- EMC: A
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Nominale isolatiespanning: 50 V AC/DC (effectief)
- Testspanning: 1,5 kV AC (50 Hz, 60 s)
- Functionaliteit: Functionaliteit
- CCC / China-ex: CCC / China-ex
- GB standaard: GB standaard
- Aantal uitgangen: 1
- Galvanische scheiding: Galvanische scheiding
- Temperatuurcoëfficiënt maximaal: < 0,01 %/K.
- Stroomverbruik: < 410 mW (24 V DC)
- Uitgangssignaal stroom maximaal: 3,2 A.
- Configuratie: DIP-schakelaar
- Galvanische scheiding ingang/uitgang IEC/en 61010: Galvanische scheiding ingang/uitgang IEC/en 61010
- Signaal: Spanning: Signaal: Spanning
- Beschrijving van de ingang: Spanningsingang voor redundantiebewaking
- Aantal ingangen: 1
- Ingangssignaal spanning: 9,9 V DC ... 30 V/DC:
- Schakelen: Relais: Schakelen: Relais
- Schakelstroom maximaal: 50 mA DC
- Uitgangssignaal spanning: 9,6 V DC ... 29,7 V DC
- Ex-installatie (EPL): GC;Div. 2
- Foutindicatie: LED rood
- EAC ex: EAC ex
- EAC ex: EAC ex
- Type
MINI MCR-2-FM-RC
- Soortnaam
Bewakingsmodule
- Ingangssignaal max. (spanning)
30 V
- Afm.
(l x b x h) 119.2 x 6.2 x 109.81 mm
- Aansluiting
Schroeven
- Uitgangssignaal (spanning)
9.6 V DC ... 29.7 V DC
- Uitgangssignaal (stroomsterkte)
3.2 A
- Ingangssignaal (spanning)
9.9 V DC ... 30 V DC
- Inhoud
1 stuk(s)
- Configuratie
DIP-schakelaar
- Breedte
6.2 mm
- Hoogte
109.81 mm
119.2 mm
- Max. omgevingstemperatuur
70 °C
- Min. omgevingstemperatuur
-40 °C
- Voedingsspanning
30 V/DC
- Voedingsspanning U(B)
9.6 V DC ... 30 V DC
- Doorsnede flexibel (max.)
2.5 mm²
- Doorsnede massief (max.)
2.5 mm²
- Doorsnede flexibel (min.)
0.14 mm²
- Doorsnede massief (min.)
0.2 mm²
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Bewakingsmodule 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Bewakingsmodule 1 stuk(s)
Omschrijving
Fault-monitoring-module met insteekbare aansluittechniek voor de evaluatie en melding van de verzamelfouten van het FM-systeem en voor de bewaking van de voedingsspanningen. Foutmelding via NC-contact. Schroefaansluittechniek, standaardconfiguratie
