Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Constante spanningsbron 1 stuk(s) kopen ? Conrad Electronic

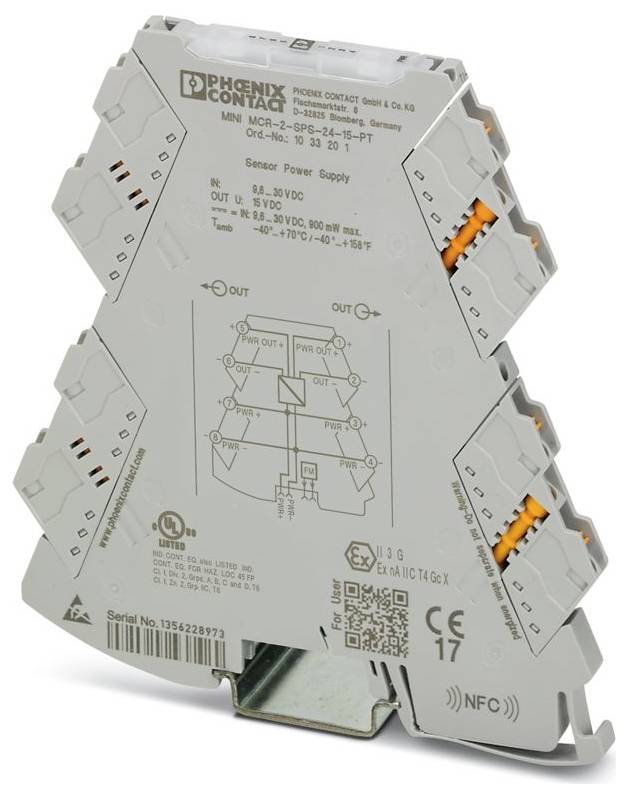

Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Constante spanningsbron 1 stuk(s)-0

Afbeelding vergelijkbaar

Soortnaam

Constante spanningsbron

Type

MINI MCR-2-SPS-24-15-PT

Afm.

(l x b x h) 119.2 x 6.2 x 109.81 mm

Aansluiting

Push-In-veeraansluiting

Uitgangssignaal (spanning)

15 V

Datasheet (PDF)

Leverbaar di. 22 sep.

19 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 95,03 / Stuk)

€ 95,03

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: MINI Analog Pro
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2,5 mm² (met adereindhuls);0,14 mm² ... 2,5 mm² (zonder adereindhuls)
Kabeldoorsnede AWG: 24- 12 (flexibel)
Breedte: 6,2 mm
Hoogte: 109,81 mm
Diepte: 119,2 mm
Kleur: Grijs (RAL 7042)
Materiaal behuizing: PBT
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (niet door UL beoordeeld)
Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: GB/T 3836.1;GB/T 3836.3
Opmerking: Er kunnen kleine afwijkingen optreden tijdens de storingsbeïnvloeding.
Montagemethode: Montagemethode
Overspanningscategorie: II
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
ATEX: ATEX
IECEX: IECEX
Etikettering: UL 508 listed;Class I, Div. 2, GROEPEN A, B, C, D T6;KLASSE I, zone 2, Group IIC T6
UL, USA/Canada: UL, USA/Canada
Brandbeveiliging voor railvoertuigen (DIN en 45545-2) R22: HL 1 - HL 2
Brandbeveiliging voor spoorvoertuigen (DIN en 45545-2) R23: HL 1 - HL 2
Brandbeveiliging voor railvoertuigen (DIN en 45545-2) R24: HL 1 - HL 2
Voedingsspanningsbereik: 9,6 V DC ... 30 V DC (om de voedingsspanning op te brug kan de draagrail-busverbinder (me 6,2 TBUS-2 1,5/5-ST-3,81 GN, artikel-nr. 2869728) worden aangebracht, kan op 35 mm-draagrail volgens en 60715 worden bevestigd)
CE: CE
Certificaat: DNV GL TAA000021E REV. 1
Montage-instructie: Voor de overbrugging van de voedingsspanning kan de draagrail-busverbinder worden gebruikt, kan deze op 35 mm-draagrail volgens en 60715 worden bevestigd.
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Straling van de horsmakreel: Straling van de horsmakreel
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Immuniteit EN 61000-6-2
Statusindicatie: LED groen (voedingsspanning)
Galvanische scheiding tussen ingang en uitgang: Ja
Voeding: Voeding
Stroomverbruik typisch: < 38,2 mA (24 V);< 79,8 mA (12 V)
Kortsluitstroom: ≤ 35 mA
Beperking van het gebruik: Beperking van het gebruik
EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
Uitgangsstroom: ≤ 30 mA
Isolatie: Versterkte isolatie
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: B
Humidity: B
Trilling: A
EMC: A
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 300 Veff
Testspanning: 3 kV AC (50 Hz, 60 s)
CCC / China-ex: CCC / China-ex
GB standaard: GB standaard
Galvanische scheiding: Galvanische scheiding
Temperatuurcoëfficiënt maximaal: < 0,01 %/K.
Transmissiefout maximaal: ≤ 0,4 % (van de eindwaarde)
Stroomverbruik: < 900 mW (9,6 V DC)
Spanning transmittenvoeding: 15 V.
Signaal: Spanning: Signaal: Spanning
Ingangssignaal spanning: 9,6 V DC ... 30 V/DC:
Ex-installatie (EPL): GC;Div. 2
Galvanische scheiding ingang/uitgang/voeding IEC/en 61010-1: Galvanische scheiding ingang/uitgang/voeding IEC/en 61010-1
Uitgangssignaal spanning maximaal: 15 V DC
Uitgangsspanning bij draadbreuk: 15 V.
Ripple: < 20 mVSS (600 Ω)

Type: MINI MCR-2-SPS-24-15-PT

Soortnaam: Constante spanningsbron

Afm.: (l x b x h) 119.2 x 6.2 x 109.81 mm

Aansluiting: Push-In-veeraansluiting

Uitgangssignaal (spanning): 15 V

Uitgangssignaal (stroomsterkte): ≤ 30 mA

Ingangssignaal (spanning): 9.6 V DC ... 30 V DC

Inhoud: 1 stuk(s)

Breedte: 6.2 mm

Hoogte: 109.81 mm

: 119.2 mm

Max. omgevingstemperatuur: 70 °C

Min. omgevingstemperatuur: -40 °C

Voedingsspanning: 30 V/DC

Voedingsspanning U(B): 9.6 V DC ... 30 V DC

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.14 mm²

Doorsnede massief (min.): 0.2 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Constante spanningsbron 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Constante spanningsbron 1 stuk(s)

Omschrijving

Constante spanningsbron met insteekbare aansluittechniek voor het genereren van een zeer nauwkeurige constante spanning van 15 V en voor de voeding van sensoren zonder eigen voeding. Push-in-aansluittechniek.
