Name: Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Scheidingsschakelversterker 1 stuk(s)
Brand: Phoenix Contact
SKU: 3565458
Availability: SoldOut

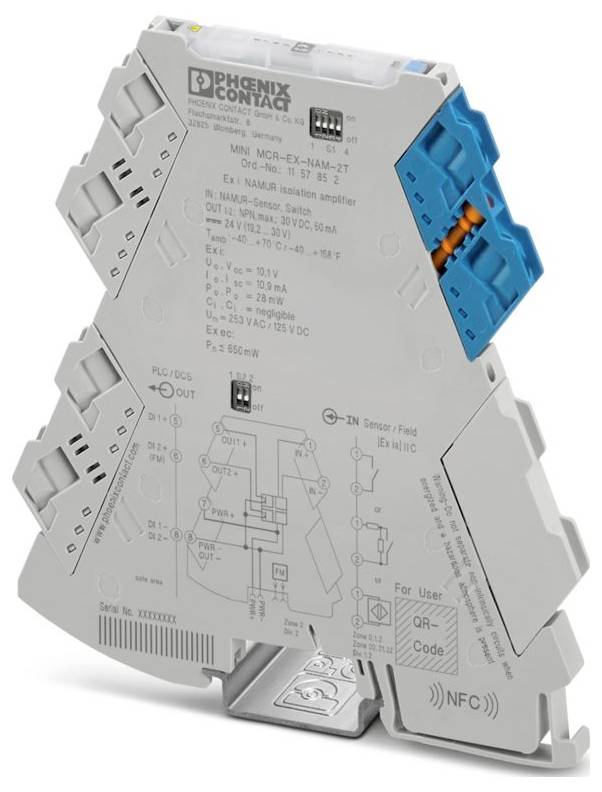

Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Scheidingsschakelversterker 1 stuk(s)-0

Afbeelding vergelijkbaar

Soortnaam

Scheidingsschakelversterker

Type

MINI MCR-EX-NAM-2T

Afm.

(l x b x h) 119.2 x 6.2 x 109.81 mm

Aansluiting

Schroeven

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Niet beschikbaar

Totaal (€ 214,99 / Stuk)

€ 214,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: MINI Analog Pro
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Kabeldoorsnede soepel: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm² (met adereindhuls);0,14 mm² ... 2,5 mm² (zonder adereindhuls)
Kabeldoorsnede AWG: 24- 12 (flexibel)
Breedte: 6,2 mm
Hoogte: 109,81 mm
Diepte: 119,2 mm
Kleur: Grijs (RAL 7042)
Materiaal behuizing: PBT
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 49 ℃
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: GB/T 3836.1;GB/T 3836.3;GB/T 3836.4
Overspanningscategorie: II (≤ 5000 m)
Verontreinigingsgraad: 2 (≤ 5000 m)
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
Max. Binnenste inductiviteit Li: Verwaarloosbaar
ATEX: ATEX
IECEX: IECEX
Etikettering: [Ex ia Ma] I;[ex ia GA] IIC;[ex ia da] IIIC;ex ec [ia GA] IIC T4 GC
UL, USA/Canada: UL, USA/Canada
Voedingsspanningsbereik: 19,2 V DC ... 30 V/DC:
CE: CE
Certificaat: DNV 23.0188 X.
Schakelfrequentie: ≤ 10 kHz (IOUT ≥ 5 mA);≤ 20 kHz (IOUT ≥ 30 mA (meer informatie op het gegevensblad))
Elektromagnetische compatibiliteit: Getest volgens de volgende normen en voorschriften: En 61326-1 industriële toepassingen, NAMUR NE 21
Straling van de horsmakreel: Straling van de horsmakreel
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
INMETRO: INMETRO
Immuniteit: En 61326-3-2
Statusindicatie: LED groen (voedingsspanning);LED geel (schakeltoestand / status, brandt bij actief uitgangscircuit);LED rood (kabelfout)
Galvanische scheiding tussen ingang en uitgang: Ja
Voeding: Voeding
Beschrijving van de uitgang: Passief
Isolatie: Dubbele/versterkte isolatie
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: B
Humidity: B
Trilling: A
EMC: A
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 162 Veff (ingang/uitgang, voeding)
Testspanning: 2,5 kV AC (50 Hz, 60 s)
Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
Max. Uitgangsspanning Uo: 10,1 V.
Max. Uitgangsstroom IO: 10,9 mA
Max. Uitgangsvermogen Po: 28 mW
Maximale veiligheidstechnische spanning om: 253 V AC (≤ 2000 m);125 V DC (≤ 2000 m);121 V AC (> 2000 m ... 3000 m);110 V DC (> 2000 m ... 3000 m);33 V AC/DC (> 3000 m ... 4000 m);33 V AC/DC (> 4000 m ... 5000 m)
Functionaliteit: Functionaliteit
CCC / China-ex: CCC / China-ex
GB standaard: GB standaard
Nominale voedingsspanning: 24 V DC
Galvanische scheiding: Galvanische scheiding
Stroomverbruik: ≤ 650 mW
Configuratie: DIP-schakelaar
Aantal ingangen: 1
Schakelstroom maximaal: 50 mA
Ex-installatie (EPL): GC;Div. 2
Ex i-stroomkringen (EPL): GA;DA;Ma;div. 1
Max. Interne capaciteit Ci: Te verwaarlozen
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
IIA (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 300 mH / 93 µF
IIB/IIIC (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 19,4 µF
IIC (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 300 mH / 2,87 µF
I (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 300 mH / 160 µF
IIC (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 500 NF, 50 mH / 570 NF, 5 mH / 590 NF, 1 mH / 590 NF, 10 µH / 590 NF
IIB/IIA (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 1 µF
Hoogte bereik: > 4000 m ... 5000 m
Signal: NAMUR: Signal: NAMUR
Bruikbare ingangsbronnen: NAMUR naderingsinitiators (IEC/en 60947-5-6);potentiaalvrije schakelcontacten;weerstandsgeschakelde schakelcontacten
Lijnbewaking: Detectie van lijnfouten
Schakelen: Transistor: Schakelen: Transistor
I (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 1 µF
Galvanische scheiding ingang/uitgang, voeding IEC/en 60079-7: Galvanische scheiding ingang/uitgang, voeding IEC/en 60079-7
Galvanische scheiding ingang/uitgang, voeding IEC/en 60079-11: Galvanische scheiding ingang/uitgang, voeding IEC/en 60079-11
Galvanische scheiding ingang/uitgang, voeding IEC/en 61010-1: Galvanische scheiding ingang/uitgang, voeding IEC/en 61010-1
Hoogtebereik (IEC/en 61010-1): Hoogteroperatiebereik (IEC/en 61010-1)
Hoogtebereik (IEC/en 60079-11): Hoogtebereik (IEC/en 60079-11)
Hoogtebereik (IEC/en 60079-7): Hoogtebereik (IEC/en 60079-7)
IIIC (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 1 µF
I/IIB/IIA/IIIC (Gemengd circuit): Max. Externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF

Type: MINI MCR-EX-NAM-2T

Soortnaam: Scheidingsschakelversterker

Afm.: (l x b x h) 119.2 x 6.2 x 109.81 mm

Aansluiting: Schroeven

Inhoud: 1 stuk(s)

Configuratie: DIP-schakelaar

Breedte: 6.2 mm

Hoogte: 109.81 mm

: 119.2 mm

Max. omgevingstemperatuur: 49 °C

Min. omgevingstemperatuur: -40 °C

Voedingsspanning: 24 V/DC

Voedingsspanning U(B): 19.2 V DC ... 30 V DC

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.14 mm²

Doorsnede massief (min.): 0.2 mm²

Diepte: 119.2 mm

: IP20

Schakelspanning: 30 V

Schakelstroom: 0.05 A

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3565458 Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Scheidingsschakelversterker 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3565458 Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Scheidingsschakelversterker 1 stuk(s)

Omschrijving

Ex i-NAMUR scheidingsschakelversterker voor het bedienen van naderingsinitiatoren en schakelaars in het ex-bereik. De signalen worden via 2 transistoruitgangen (passief) naar het veilige gebied verzonden. Standaardconfiguratie, lijnfoutdetectie, Safety Integrity Level (SIL, IEC 61508): 3, schroefaansluiting
