Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halfgeleiderrelais 1x NO Piece 10 stuk(s) kopen ? Conrad Electronic

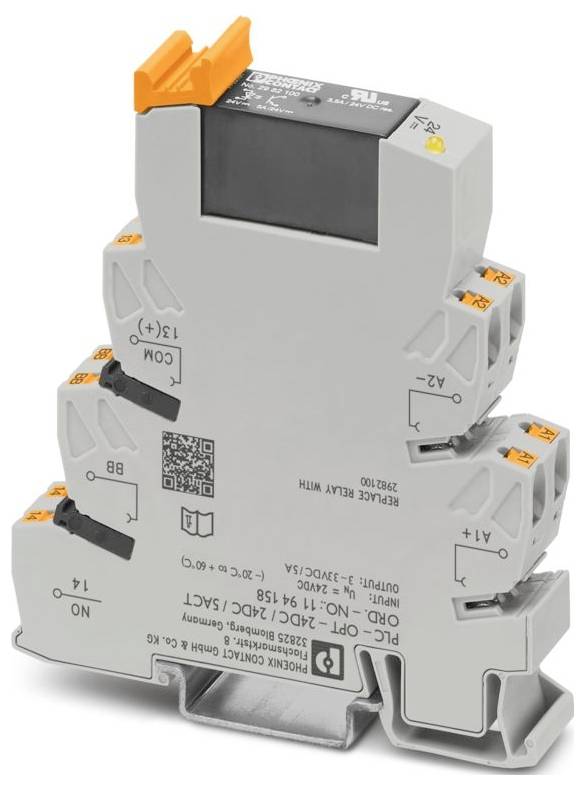

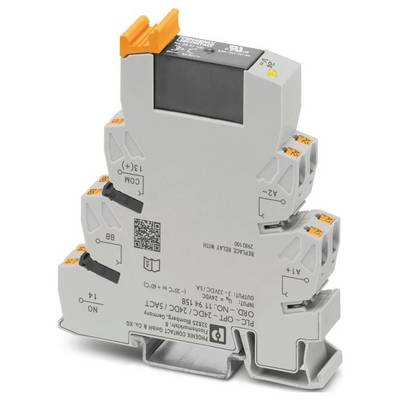

Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halfgeleiderrelais 1x NO Piece 10 stuk(s)-0

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Contactsoort

1x NO

Schakelspanning (max.)

33 V/DC

Type

PLC-OPT- 24DC/ 24DC/ 5/ACT

Datasheet (PDF)

Leverbaar di. 22 sep.

403 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 34,63 / Stuk)

€ 346,28

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Productfamilie: PLC-INTERFACE
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 14 mm
Hoogte: 80 mm
Diepte: 94 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -20 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -25 °C... 70 °C.
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 0,22 W.
Bedrijfsmodus: 100% ED
CE: CE
Certificaat: TAE0000196
Ingangsspanningsbereik: 19,2 V DC ... 28,8 V DC
Standaard inschakeltijd: 20 µs
Montage-instructie: koppelbaar zonder afstand
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Veiligheidsschakeling: Ompoolbeveiliging | ompooldiode;overspanningsbeveiliging
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Verontreinigende gastest: Test van het schadelijke gas
Uitgangsspanningsbereik: 3 V DC ... 33 V DC
Toepassing: Uitvoerfunctie
Inschakelstroom maximaal: 15 A (10 ms)
Isolatie: basisisolatie
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 15.09.2025
Testspanning (ingang/uitgang): 2,5 kV (50 Hz, 1 min., ingang/uitgang)
NOMINALE INGANGSSPANNING UN: 24 V DC
Nominale spanning (aangesloten Solid State-relais): 24 V DC
Ingangsspanningsbereik gerelateerd aan UN: 0,8 ... 1.2
Typische ingangsstroom bij UN: 9 mA
Uitschakeltijd typisch: 400 µs
Bedrijfsspanningsaanduiding: LED geel
Overdrachtsfrequentie 300 Hz
Uitvoering contacten: 1 NO-contact.
Type digitale uitgang: Elektronisch
Grensstroom: 5 A (zie derating curve)
Spanningsdaling bij max. Grensstroom: ≤ 200 mV
Uitgangsschakeling: 2-draads, massavrij
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
UKCA: UKCA
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: A
Trilling: B/C.
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 100 V/DC
Nominale uitgangsspanning: 24 V DC
Toegekende stootspanning: 1,5 kV
Overspanningsbegrenzing: > 33 V DC
Isolatie: Lucht- en oorlogs-circuits: Isolatie-eigenschappen: Lucht- en oorlogs-routes tussen circuits
Lucht- en oorlogcircuits: Lucht- en oorlogsroutes tussen circuits
Schakeldrempel "1" signaal spanning: > 16,7 V.
Schakeldrempel "0" signaal spanning: < 10,7 V.

: Piece

Soortnaam: Halfgeleiderrelais

Type: PLC-OPT- 24DC/ 24DC/ 5/ACT

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 19.2 V/DC

Bedrijfsspanning (max.): 28.8 V/DC

Response-tijd: 20 µs

Afvalvertraging: 400 µs

: 1x NO

Schakelspanning (max.): 33 V/DC

Bijzonderheden: Opsteekbaar

Max. temperatuur: 60 °C

Min. temperatuur: -20 °C

Diepte: 94 mm

Breedte: 14 mm

Hoogte: 80 mm

Afm.: (b x h x d) 14 x 80 x 94 mm

Inhoud: 10 stuk(s)

Ingangsspanning: 19.2-28.8 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halfgeleiderrelais 1x NO Piece 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halfgeleiderrelais 1x NO Piece 10 stuk(s)

Omschrijving

PLC-INTERFACE voor uitvoerfuncties, bestaande uit basisklem PLC-BSC.../ACT met push-in-aansluiting en insteekbaar miniatuur Solid State-relais, voor montage op draagrail NS 35/7,5, 1 NO-contact, ingang : 24 V DC, uitgang: 3 ... 33 V DC/5 A

De teksten voor dit artikel zijn automatisch vertaald.
