Name: Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Veiligheidsmodule 24 V/DC
Brand: Phoenix Contact
SKU: 3582776
Availability: SoldOut

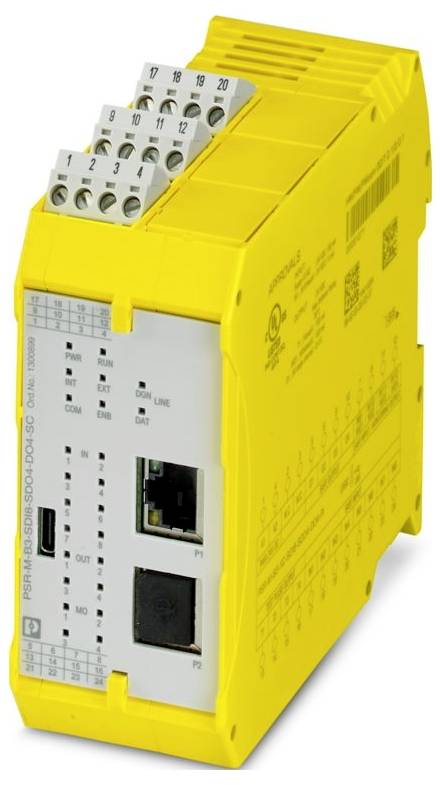

Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Veiligheidsmodule 24 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 660,33 / Stuk)

€ 660,33

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aansluitmethode: USB type C
Schroefdraad: M3
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 12
Breedte: 45,2 mm
Hoogte: 107,74 mm
Diepte: 113,6 mm
Materiaal behuizing: Polyamide PA niet versterkt
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -20 °C- 55 °C (let op de coating)
Omgevingstemperatuur (opslag/transport): -30 °C... 85 °C
Opmerking: Via de draagrails-busconnector PSR-bus
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II
Verontreinigingsgraad: 2
Trilling (werking): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2 g.
Isoleerlengte: 7 mm
Inbouwpositie: Verticaal of horizontaal
Maximaal verliesvermogen bij nominale voorwaarde: 9,85 W (bij max. toegestane belasting)
Beschermingsklasse: III
Communicatieprotocol: PROFINET;EtherCAT®;Ethernet/IP™;Modbus TCP
CE: CE
Aansluittechniek: Aansluittechniek
Kabellengte: Max. 100 m (per uitgang)
Stroomverbruik: type. 12 mA (type. Bij US);max. 12 mA (bij aanstuurspanning 28,8 V DC)
Nominale uitgangsspanning: 24 V DC (voeding via A1)
Printaansluiting: Printaansluiting
Schakelfrequentie: Max. 1/4 x tcyclus [Hz]
Montage-instructie: Let op de coating
Gebruikshoogte: ≤ 2000 m (boven NN)
Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
Spanning: 24 V DC (via A1)
Veiligheidsschakeling: Seriële ompoolbeveiliging;overspanningsherkenning | ja, bij 33 V DC
Statusweergave: 1 x LED (groen), 1 x LED (oranje), 1 x LED (blauw);4 x LED (groen, geel, rood);12 x LED (geel);2 x LED (groen, rood)
Uitgangsspanningsbereik: 18,2 V DC ... 27,8 V DC (US - 1 V)
Aanwijzing: A1/A2
Toepassing: Noodstop;lichtrooster;veiligheidsdeur;veilig uitschakelen
Voeding: Voeding
Kleur (behuizing): Geel (RAL 1018)
Inschakelstroom: Max. 600 mA (Δt < 25 ms)
Beschrijving van de uitgang: Niet-veiligheidsgericht, configureerbaar (als detectieuitgang of resetingang)
Inschakelstroom maximaal: 1,1 A (Δt = 3 s bij US)
Weergave van de bedrijfsspanning: 1 x LED (groen)
Grensstroom: 100 mA (per kanaal);400 mA (som van alle uitgangen)
Lekstroom: Max. 4,5 mA (in lage toestand)
Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 4 A)
Nominale stroom voor stuurvoeding is: 120 mA (evf type. Bij alle uitgangen niet actief);100 mA (zonder communicatie via netwerk);185 mA (stroompieken elke 1,55 s met netwerkcommunicatie)
Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
Aantal aansluitingen: 1
Tijden: Tijden
Nominale bedrijfsmodus: 100 % ED
Nominale stootspanning/isolatie: Zie gegevensblad, hoofdstuk „coördinatie van de isolatie”.
Filtertijd: 250 ms (testpulssnelheid > 1 s)
Aantal uitgangen: 4 (digitaal, PNP)
Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
Performance Level (PL): e (2-kanaals schakeling);d (1-kanaals schakeling)
Safety Integrity Level (SIL): 3 (2-kanaals schakeling);2 (1-kanaals schakeling)
Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
Beschermingsklasse inbouwplaats minimaal: IP54
Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
Overdrachtssnelheid: 100 Mbit/s (full duplex)
Beschrijving van de ingang: Configureerbaar (als detectieuitgang of resetingang);IEC 61131-2 type 2
Aantal ingangen: 4
Foutindicatie: 2x LED (rood)
Ingangsspanningsbereik "0"-signaal: 0 V DC ... 5 V DC (voor veilig uit)
Ingangsspanningsbereik "1"-signaal: 11 V DC ... 28,8 V DC
Max. Capacitieve belasting: Max. 470 NF
insteekbaar: ja
Aansturing: 1- en 2-kanaals
Stroomverbruik aan US: type. 2,88 W (uitgangen niet actief)
Stopcategorie: 0
Heraanlooptijd: Min. 5 s (opstarttijd);max. 10 s (opstarttijd)
Ingangsstroombereik „0"-signaal: < 2 mA
Max. Toegestane totale lijnweerstand: 1 kΩ (ingangs- en resetcirkel bij US)
Kortsluitbeveiliging: Ja (zelfbegrenzing bij 1,1 A)
Ontlastschakeling: Nee
Reactietijd: Zie gebruikershandboek
Interfaces: Draagrails-bus voor aansluiting op de Master-module, niet meegeleverd
Beveiliging: type. 4 A (A1)
DIGITAAL: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: DIGITAAL: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
Digitaal: Reset-ingangen (FBK): Digitaal: Reset-ingangen (FBK)
DIGITAAL: O1, O2, O3, O4: DIGITAAL: O1, O2, O3, O4
Max. Inductieve belasting: Max. 2,4 mH
Nominaal uitgangsbereik: 18,6 V DC ... 28,2 V DC (incl. alle toleranties, incl. restwelness US - 0,7 V)
Uitgangsspanning in uitgeschakelde toestand: Max. 0,1 V.
Testpulsen: ≤ 200 µs (testpulsbreedte);testpulssnelheid = 8 x tcyclus [ms];geen lichttestpuls/high-testpuls toegestaan.
RAPPORTEER: MO1, MO2, MO3, MO4: RAPPORTEER: MO1, MO2, MO3, MO4
CYCLUS: T1, T2, T3, T4: CYCLUS: T1, T2, T3, T4
Gegevens: Service-interface: Gegevens: Service-interface
Kabellengte max.: 3 m
Gegevens: Lokale bus: Gegevens: Lokale bus
Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 2-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-demand bij 2-kanaals schakeling
Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling
Gegevens: Netwerkinterface: Gegevens: Netwerkinterface

Soortnaam: Veiligheidsmodule

Interfaces: USB-C
RJ45

Aantal digitale ingangen (max.): 12

Aantal ingangen (max.): 12

Aantal uitgangen (max.): 12

Voedingsspanning: 24 V/DC

Hoogte: 107.74 mm

: 113.6 mm

Breedte: 45.2 mm

: IP20

Afm.: (l x b x h) 113.6 x 45.2 x 107.74 mm

Aansluiting: Schroefaansluiting

Fabrikantnr.: 1300899

Type: PSR-M-B3-SDI8-SDO4-DO4-SC

Montage: DIN-rail montage

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -20 °C

Diepte: 113.6 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3582776 Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Veiligheidsmodule 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3582776 Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Veiligheidsmodule 24 V/DC

Omschrijving

Configureerbare veiligheidsmodule (basismodule), 8 SDI, 4 SDO, 4 resetingangen of 4 melduitgangen, 4 klokuitgangen, uitbreidbaar via bus, tot SIL 3, CAT. 4/PL e, insteekbare schroefklemmen, TBUS-verbinder is niet bij, geïntegreerde Gatewayfunctionaliteit
