Name: Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Uitbreidingsmodule 24 V/DC
Brand: Phoenix Contact
SKU: 3582928
Availability: SoldOut

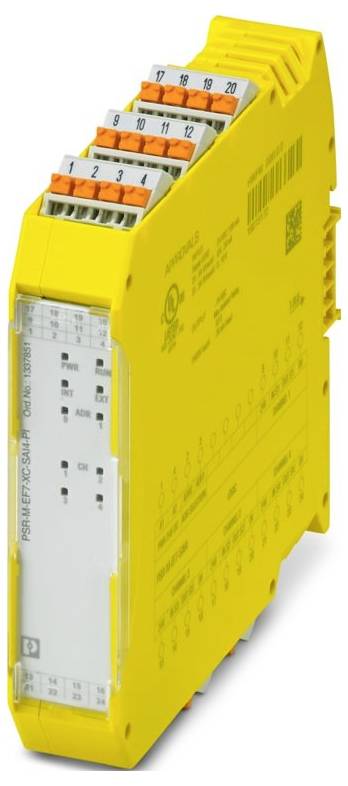

Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Uitbreidingsmodule 24 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 921,49 / Stuk)

€ 921,49

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 14
Breedte: 22,61 mm
Hoogte: 107,74 mm
Diepte: 113,6 mm
Materiaal behuizing: Polyamide PA niet versterkt
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -10 °C- 70 °C (let op de coating)
Omgevingstemperatuur (opslag/transport): -20 °C... 85 °C
Opmerking: T4: Voor -10 °C voor het ZwenteTamb voor het watergebruik +50 °C.
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II
Verontreinigingsgraad: 2
Trilling (werking): 10 Hz ... 150 Hz, 2 g.
Isoleerlengte: 10 mm
Inbouwpositie: Verticaal of horizontaal
ATEX: ATEX
Identificatie: G3
Maximaal verliesvermogen bij nominale voorwaarde: 2,76 W (bij max. toegestane belasting)
Beschermingsklasse: III
Frequentie: 20 Hz (max. aanbevolen sensorsignaalfrequentie, als stroomingang);2 Hz (max. aanbevolen sensorsignaalfrequentie, als spanningsingang)
CE: CE
Certificaat: ISA-S71.04
Aansluittechniek: Aansluittechniek
Beveiligd tegen kortsluiting: ja
Printaansluiting: Printaansluiting
Analoog: Analoog
Stroom: Max. 30 mA (sensorvoeding per kanaal)
Montage-instructie: Let op de coating
Gebruikshoogte: ≤ 2000 m (boven NN)
Max. toegest. Luchtvochtigheid (in bedrijf): 95% (geen condensatie)
Schok: 10 g voor Δt = 16 ms (permanente schok, 1000 schokken per ruimtelijke richting)
Veiligheidsschakeling: Overbelastingsbeveiliging overbelastingsdetectie bij insluiten 38 mA
Statusweergave: 4 x LED (geel, rood)
Aanwijzing: A1/A2
Toepassing: Analoog IN
Voeding: Voeding
Kleur (behuizing): Geel (RAL 1018)
Inschakelstroom: Max. 14 A (Δt = 1 ms bij US)
Weergave van de bedrijfsspanning: 1 x LED (groen)
Nominale spanning van het besturingscircuit US: 24 V DC -20 % / +20 % (extern beveiligen, typisch 6 A)
Nominale stroom stuurvoeding is: type. 82 mA (zonder sensorvoeding);type. 212 mA (met sensorvoeding)
Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
Tijden: Tijden
Nominale bedrijfsmodus: 100 % ED
Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen alle stroomstoten en behuizingen;galvanische scheiding, 0,5 kV functieisolatie tussen logica en analoge ingangen en de analoge ingangen onderling
Filtertijd: type. 5 ms (bij spanningsdalingen bij de VS)
Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
Performance Level (PL): e (2-kanaals schakeling);d (1-kanaals schakeling)
Safety Integrity Level (SIL): 3 (2-kanaals schakeling);2 (1-kanaals schakeling)
Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
Beschermingsklasse inbouwplaats minimaal: IP54
Max. toegest. Luchtvochtigheid (opslag/transport): 95% (geen condensatie)
BENAMING INGANG: IN S1, IN S2, IN S3, IN S4
Ingangsweerstand stroomingang: 290 Ω ±25 % (incl. interne veiligheidsschakeling)
Max. Toegestane stroom: Max. 35 mA (als stroomingang)
Grensfrequentie (3 dB): 160 Hz (RC-Low Pass,1. Orde, als stroomingang);4 Hz (RC-laagdoorlaatfilter, als spanningsingang)
Stroom ingangssignaal: 0 mA - 25 mA (meetbereik);0 mA ... 20 mA (configureerbaar meetbereik met diagnosebereik 20,1 mA ... 23 mA);4 mA ... 20 mA (configureerbaar meetbereik met diagnosebereik 20,1 mA ... 23 mA (bovengrens), 2,5 mA ... 3,8 mA (ondergrens))
Beschrijving van de ingang: Veiligheidsgerichte analoge ingangen, configureerbaar als stroom- of spanningsingangen, potentiaalgescheiden
Aantal ingangen: 4
Ingangssignaal spanning: 0 V ... 12 V (meetbereik);0 V ... 10 V (configureerbaar meetbereik met diagnosebereik 10,05 V ... 11,5 V (bovengrens), 0,1 V (ondergrens)
Nauwkeurigheid: type. ± 2% (als stroomingang, ten opzichte van de eindwaarde van het meetbereik);max. ± 2,5% (als voedingsingang);type. ± 1% (als spanningsingang, ten opzichte van de eindwaarde van het meetbereik);max. ± 1,5% (als spanningsingang)
Voedingsspanning: 24 V DC ±3 %
insteekbaar: ja
Aansturing: 1- en 2-kanaals
Stroomverbruik aan US: type. 1,96 W (zonder sensorvoeding);type. 5,08 W (met sensorvoeding)
Stopcategorie: 0
Heraanlooptijd: Min. 5 s (opstarttijd);max. 10 s (opstarttijd)
Reactietijd: Zie gebruikershandboek
Interfaces: Draagrails-bus voor aansluiting op de mastermodule, meegeleverd
Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 2-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-demand bij 2-kanaals schakeling
Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling: Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling
Omgevingstemperatuur (bedrijf) (ATEX): -10 °C ... 50 °C (bij gebruik in een explosiegevaarlijke omgeving. Derating in acht nemen.
UL ex, USA / Canada: UL ex, USA / Canada
Milieutest: Milieutest
Ingangsweerstand spanningsingang: 185 kΩ ±25 %
Aanwijzing voor de aansluittechniek: Afgeschermd
Bemonsteringsfrequentie: 2,5/5/10/16,6/20/50/2000/4000/800/1000/400/100/200/60 Hz
Toegestane spanning: Max. 24 V (als voedingsingang);max. 14 V (als spanningsingang)
Resolutie A/D-omvormer: 16 bits
Resolutie (stroom): 381 na
Resolutie (spanning): 152 µV
Temperatuurcoëfficiënten: type. ± 0,07 %/K;max. ± 0,07 %/K
Toegestane kabellengte: Max. 100 m (per ingang)
SENSORVOEDING: OUT S1/0V ...OUT S4/0V: SENSORVOEDING: OUT S1/0V ...OUT S4/0V
Beschrijving: Sensorvoedingsspanning per analoge ingang

Soortnaam: Uitbreidingsmodule

Aantal analoge ingangen (max.): 4

Aantal ingangen (max.): 4

Voedingsspanning: 24 V/DC

Hoogte: 107.74 mm

: 113.6 mm

Breedte: 22.61 mm

: IP20

Afm.: (l x b x h) 113.6 x 22.61 x 107.74 mm

Aansluiting: Push-in-aansluiting

Fabrikantnr.: 1337851

Type: PSR-M-EF7-XC-SAI4-PI

Montage: DIN-rail montage

Max. omgevingstemperatuur: 70 °C

Min. omgevingstemperatuur: -10 °C

Diepte: 113.6 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Uitbreidingsmodule 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Uitbreidingsmodule 24 V/DC

Omschrijving

Veilige uitbreidingsmodule met 4 veilige analoge ingangen, 0 V ... 10 V, 0 mA of 4 mA ... 20 mA, bus-interface, tot CAT. 4/PL e, SIL 3, insteekbare push-in-klem, bus-connector is bij
