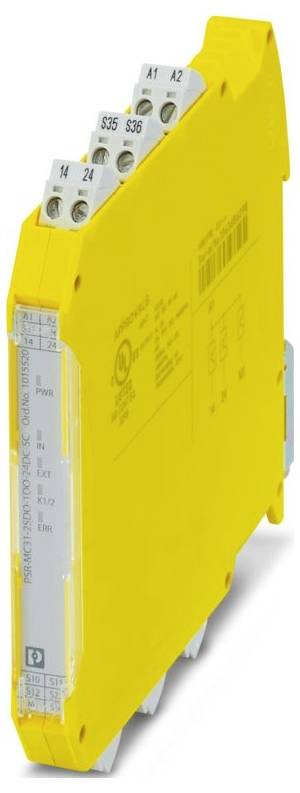

Phoenix Contact PSR-MC31-2SDO-1DO-24DC-SC Veiligheidsschakelapparaat Voedingsspanning (num): 24 V/DC 1 PNP (b x h x d) 1
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Veiligheidsschakelapparaat
Aansluiting
Schroefaansluiting
Voedingsspanning
24 V/DC
Type
PSR-MC31-2SDO-1DO-24DC-SC
Datasheet (PDF)
Aantal
Totaal (€ 165,28 / Stuk)
€ 165,28
excl. btw
Gratis verzending*
Technische specificaties
- Productfamilie: PSRmini
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,5 Nm- 0,6 Nm
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 24- 12
- Breedte: 12,5 mm
- Hoogte: 112,2 mm
- Diepte: 114.5 mm
- Materiaal behuizing: PA
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -40 °C... 70 °C.
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz: 5g
- Isoleerlengte: 7 mm
- Inbouwpositie: Verticaal of horizontaal
- Maximaal verliesvermogen bij nominale voorwaarde: 3,1 W (UB = 30 V , IL1 = IL2 = 2,4 A)
- Beschermingsklasse: II (en 50178)
- Uitgangsspanning: ≥ 23 V DC (US - 1 V)
- CE: CE
- Aansluittechniek: Aansluittechniek
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Kabellengte: 100 m
- Stroomverbruik: 7 mA
- Printaansluiting: Printaansluiting
- Schakelfrequentie: 1 Hz (ohms, inductief, capacitief)
- Stroom: max. 100 mA
- Montage-instructie: Zie Derating-curve
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Schok: 30g
- Spanning: Ca. 22 V DC (US - 2 V)
- Veiligheidsschakeling: Vrijloopschakeling voor inductieve lasten
- Statusweergave: 3 x LED (groen)
- Aanwijzing: A1/A2
- Toepassing: Noodstop;veiligheidsdeur;veiligheidsmatten;lichtrooster
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Inschakelstroom: Max. 4,8 A (Δt = 10 ms)
- Uitgangsstroom: max. 2,4 A
- Beschrijving van de uitgang: PNP;niet-veiligheidsgericht
- Inschakelstroom maximaal: 500 mA (Δt = 1 ms bij US)
- Weergave van de bedrijfsspanning: 1 x LED (groen)
- Laststroom minimaal: 2 mA
- Lekstroom: Max. 1 mA (in veilige toestand)
- Nominale isolatiespanning: 50 V AC
- Nominale spanning voor besturingscircuits US: 24 V DC -20 % / +25% (extern beveiligen)
- Nominale stroom stuurvoeding is: type. 54 mA (geen belasting)
- Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
- Responstijd typisch: < 200 ms (automatisch starten);< 175 ms (handmatig, bewaakt starten)
- Tijden: Tijden
- Typ. Aantredingstijd bij US: < 200 ms (bij aansturing A1 bij US)
- Hersteltijd: 250 ms (na verzoek om veiligheidsfunctie);100 ms (stand-by tijd na inschakelen van de sensorcircuits bij handmatig starten)
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning/isolatie: Zie gegevensblad, hoofdstuk „coördinatie van de isolatie”.
- Filtertijd: Max. 1,5 ms (testpuls breedte laag testpuls);testpuls snelheid = 5 x testpuls breedte
- Aantal uitgangen: 1
- Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
- Prestatieniveau (PL): e
- Safety Integrity Level (SIL): 3
- Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Beschrijving van de ingang: Veiligheidsgericht;IEC 61131-2 type 3
- Aantal ingangen: 1
- Foutindicatie: 1 x LED (rood)
- Ingangsspanningsbereik "0"-signaal: 0 V DC ... 5 V DC
- Ingangsspanningsbereik "1"-signaal: 11 V DC ... 30 V/DC:
- Max. Capacitieve belasting: Max. 10 µF (2,4 A last);max. 4,7 µF (1 A last)
- insteekbaar: ja
- Aansturing: 1- en 2-kanaals
- Stroomverbruik aan US: type. 1,3 WL
- Stopcategorie: 0
- Veiligheidstechnische gegevens: IEC 61508 - High-demand: Veiligheidstechnische gegevens: IEC 61508 - High-demand
- Heraanlooptijd: < 250 ms (opstarttijd)
- Duur van de startpulsen: Min. 250 ms (handmatige start)
- Ingangsstroombereik "0" signaal: 0 mA ... 2 mA
- Gelijktijdigheid: ∞
- Max. Toegestane totale lijnweerstand: 150 Ω
- Rapporteer: M1: Rapporteer: M1
- Ohmse belasting: Min. 12 Ω
- Kortsluitingsbeveiliging: ja
- Digitaal: Startcircuit (S34, S35): Digitaal: Startcircuit (S34, S35)
- Responstijd: < 10 ms (als u meerdere apparaten in serie schakelt, moet u rekening houden met een langere reactietijd.)
- Max. Inductieve belasting: Max. 1 H.
- Uitgangsspanning in uitgeschakelde toestand: < 5 V DC (in veilige toestand)
- Testpulsen: < 1 ms (testpuls breedte laag testpuls)
- Digitaal: Sensorcircuit (S10, S12, S22): Digitaal: Sensorcircuit (S10, S12, S22)
- Digitaal: Externe vrijgave (S36): Digitaal: Externe vrijgave (S36)
- Digitaal: 14, 24: Digitaal: 14, 24
- Begrenzing inductieve uitschakelspanning: Max. 50 V.
Piece
- Soortnaam
Veiligheidsschakelapparaat
- Type
PSR-MC31-2SDO-1DO-24DC-SC
- Aansluiting
Schroefaansluiting
- Voedingsspanning
24 V/DC
1 PNP
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Veiligheidscategorie
4
- Toelatingen (sensor)
CE
IP20
- Bedrijfstemperatuur (min.)
-40 °C
- Bedrijfstemperatuur (max.)
70 °C
- Diepte
114.5 mm
- Breedte
12.5 mm
- Hoogte
112.2 mm
- Afm.
(b x h x d) 12.5 x 112.2 x 114.5 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3561594 Phoenix Contact PSR-MC31-2SDO-1DO-24DC-SC Veiligheidsschakelapparaat Voedingsspanning (num): 24 V/DC 1 PNP (b x h x d) 1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3561594 Phoenix Contact PSR-MC31-2SDO-1DO-24DC-SC Veiligheidsschakelapparaat Voedingsspanning (num): 24 V/DC 1 PNP (b x h x d) 1
Omschrijving
Veiligheidsschakelapparaat voor veiligheidsmatten, schakellijsten, noodstop, veiligheidsdeuren, lichtschermen tot SIL 3, CAT. 4, PL e, 1-/2-kanaals bedrijf, automatische of handmatige start, 2 veilige HL-uitgangen, 1 melduitgang, US = 24 V DC, insteekbare schroefklem
