Name: Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Uitbreidingsmodule
Brand: Phoenix Contact
SKU: 3583717
Availability: SoldOut

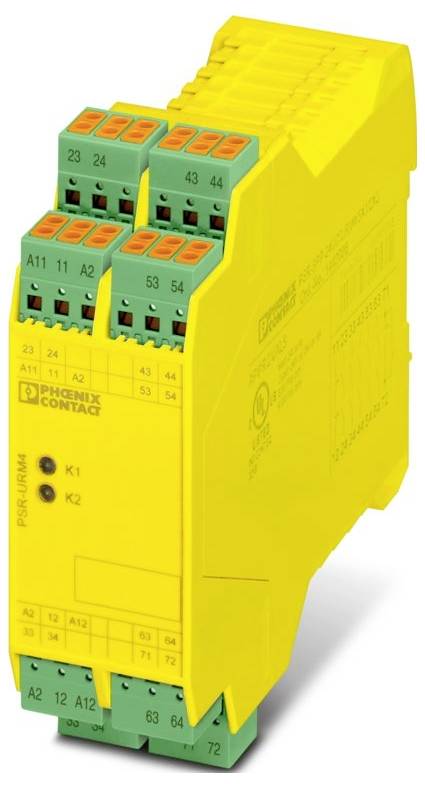

Een gele Phoenix Contact PNOZ veiligheidsrelaismodule met meerdere terminals en groene connectoren, gebruikt voor veiligheids- en automatiseringscontrolesystemen.

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 144,62 / Stuk)

€ 144,62

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: PSRclassic
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 35 mm
Hoogte: 112 mm
Diepte: 114.5 mm
Materiaal behuizing: PA
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -20 °C- 55 °C (let op de coating)
Omgevingstemperatuur (opslag/transport): -40 °C... 70 °C.
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Trilling (werking): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2 g.
Isoleerlengte: 8 mm
Algemeen: Algemeen
Inbouwpositie: Verticaal of horizontaal
Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm² (alleen in combinatie met CRIMPFOX 6)
Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 1,5 mm² (alleen in combinatie met CRIMPFOX 6)
Maximaal verliesvermogen bij nominale voorwaarde: 16,7 W (US = 26,4 V, IL² = 72 A², PTotal MAX = 1,4 W + 14,4 W )
CE: CE
Aansluittechniek: Aansluittechniek
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: type. 39 mA
Printaansluiting: Printaansluiting
Schakelfrequentie: max. 1 Hz
Montage-instructie: Let op de coating
Gebruikshoogte: ≤ 2000 m (boven NN)
Max. toegest. Luchtvochtigheid (in bedrijf): 75% (gemiddeld, 85% af en toe, geen condensatie)
Schok: 15g
Veiligheidsschakeling: Onderdrukkingsdiode
Schakelspanning: Max. 250 V AC/DC;min. 10 V
Toepassing: Uitbreidingsmodule
Kleur (behuizing): Geel (RAL 1018)
Inschakelstroom: max. 3 A
Beschrijving van de uitgang: 2 NC in serie, potentiaalvrij
Weergave van het bedrijfsspanning: 2 x LED groen
Contactuitvoering: 1 retourstroompad
Continue grensstroom: 3 A
Nominale isolatiespanning: 250 V
Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
Levensduur mechanisch: 10x 106 schakelcycli
Terugvaltijd typisch: < 20 ms (bij US / bij aansturing via A11/A12)
Contactmateriaal: AgSnO2
SCHAKELVERMOGEN: 1,5 A (AC15);3 A (DC13)
Uitgangszekering: 3 A (GL/GG)
Relaistype: Elektromechanisch relais met gedwongen geleide contacten conform IEC/en 61810-3
Tijden: Tijden
Typ. Aantredingstijd bij US: < 25 ms (bij US / bij aansturing via A11/A12)
Hersteltijd: 1 s
Nominale bedrijfsmodus: 100 % ED
Nominale stootspanning/isolatie: Zie gegevensblad, hoofdstuk „coördinatie van de isolatie”.
Aantal uitgangen: 1
Schakelvermogen: Min. 50 mW
Quadr. Som stroom: 9 A2
Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
Prestatieniveau (PL): e (in combinatie met een geschikt analyseapparaat)
Safety Integrity Level (SIL): 3 (in combinatie met een geschikt analyseapparaat)
Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
Beschermingsklasse inbouwplaats minimaal: IP54
Max. toegest. Luchtvochtigheid (opslag/transport): 75% (gemiddeld, 85% af en toe, geen condensatie)
Beschrijving van de ontvangst: Veiligheidsgericht
Aantal ingangen: 2
Ingangsspanningsbereik "1" signaal: 19,2 V ... 26,4 V DC
insteekbaar: ja
Aansturing: 1- en 2-kanaals
Stopcategorie: 0
Veiligheidstechnische gegevens: IEC 61508 - High-demand: Veiligheidstechnische gegevens: IEC 61508 - High-demand
Veiligheidstechnische gegevens: IEC 61508 - Low-Demand: Veiligheidstechnische gegevens: IEC 61508 - Low-Demand
Max. Toegestane totale lijnweerstand: 50 Ω
Schakelfrequentie maximaal: 1 Hz
Digitaal: A11, A12: Digitaal: A11, A12
Relais: Inschakelsignaal (23/24 ... 63/64): Relais: Gasvoeding (23/24 ... 63/64)
Relais: MeldestroV (71/72): Relais: MeldestroV (71/72)
Relais: Retourcircuit (11/12): Relais: Retourcircuit (11/12)

Soortnaam: Uitbreidingsmodule

Aantal digitale ingangen (max.): 2

Aantal ingangen (max.): 2

Aantal uitgangen (max.): 7

Aantal relais-uitgangen (max.): 6

Hoogte: 112 mm

: 114.5 mm

Breedte: 35 mm

: IP20

Afm.: (l x b x h) 114.5 x 35 x 112 mm

Aansluiting: Push-in-aansluiting

Fabrikantnr.: 1442026

Type: PSR-SPP- 24DC/URM4/5X1/2X2

Montage: DIN-rail montage

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -20 °C

Diepte: 114.5 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Uitbreidingsmodule

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Uitbreidingsmodule

Omschrijving

1- of 2-kanaals contactuitbreiding, 5 NO-contacten, 1 NC-contact, 1 retourstroompad, samen met basisapparaat tot CAT. 4 PL e conform en ISO 13849 veilige scheiding, breedte: 35 mm, insteekbare push-in-klem
