Name: Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Uitbreidingsmodule 24 V/DC
Brand: Phoenix Contact
SKU: 3583703
Availability: SoldOut

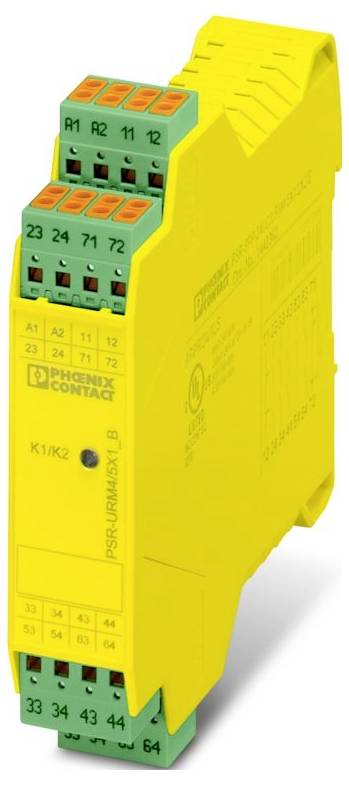

Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Uitbreidingsmodule 24 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 103,30 / Stuk)

€ 103,30

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: PSRclassic
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 22,5 mm
Hoogte: 112 mm
Diepte: 114.5 mm
Materiaal behuizing: PA
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -20 °C- 55 °C (let op de coating)
Omgevingstemperatuur (opslag/transport): -40 °C... 70 °C.
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Trilling (werking): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2 g.
Isoleerlengte: 8 mm
Inbouwpositie: Verticaal of horizontaal
Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm² (alleen in combinatie met CRIMPFOX 6)
Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 1,5 mm² (alleen in combinatie met CRIMPFOX 6)
Maximaal verliesvermogen bij nominale voorwaarde: 16,6 W (US = 26,4 V, IL² = 72 A², PTotal MAX = 2,2 W + 14,4 W )
CE: CE
Aansluittechniek: Aansluittechniek
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: type. 75 mA
Printaansluiting: Printaansluiting
Schakelfrequentie: max. 0,5 Hz
Montage-instructie: Zie Derating-curve
Gebruikshoogte: Max. 2000 m (via NN)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 75 %
Schok: 15g
Veiligheidsschakeling: Onderdrukkingsdiode
Schakelspanning: Min. 5 V AC/DC;MAX. 250 V AC/DC
Toepassing: Uitbreidingsmodule
Kleur (behuizing): Geel (RAL 1018)
Inschakelstroom: Min. 10 mA;max. 6 A
Beschrijving van de uitgang: Diagnosecontact, 2 NC in serie, potentiaalvrij
Weergave van de bedrijfsspanning: 1 x LED (groen)
Contactuitvoering: 1 retourstroompad
Continue grensstroom: 6 A
Nominale isolatiespanning: 250 V
Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
Levensduur mechanisch: 10x 106 schakelcycli
Terugvaltijd typisch: < 20 ms (bij US/bij aansturing via A1)
Contactmateriaal: AgSnO2
SCHAKELVERMOGEN: 1,5 A (AC15);3 A (DC13)
Uitgangszekering: 10 A (GL/GG)
Relaistype: Elektromechanisch relais met gedwongen geleide contacten conform IEC/en 61810-3
Tijden: Tijden
Typ. Aantredingstijd bij US: < 25 ms (bij US/bij aansturing via A1)
Hersteltijd: 1 s
Nominale bedrijfsmodus: 100 % ED
Nominale stootspanning/isolatie: Zie gegevensblad, hoofdstuk „coördinatie van de isolatie”.
Aantal uitgangen: 1
Schakelvermogen: Min. 50 mW
Quadr. Som stroom: 36 A2
Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
Prestatieniveau (PL): e (in combinatie met een geschikt analyseapparaat)
Safety Integrity Level (SIL): 3 (in combinatie met een geschikt analyseapparaat)
Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
Beschermingsklasse inbouwplaats minimaal: IP54
Max. toegest. Luchtvochtigheid (opslag/transport): 75%
Beschrijving van de ontvangst: Veiligheidsgericht
Aantal ingangen: 1
Ingangsspanningsbereik "1" signaal: 19,2 V ... 26,4 V
insteekbaar: ja
Aansturing: 1- en 2-kanaals
Stopcategorie: 0
Veiligheidstechnische gegevens: IEC 61508 - High-demand: Veiligheidstechnische gegevens: IEC 61508 - High-demand
Veiligheidstechnische gegevens: IEC 61508 - Low-Demand: Veiligheidstechnische gegevens: IEC 61508 - Low-Demand
Max. Toegestane totale lijnweerstand: 25 Ω
Relais: Inschakelsignaal (23/24 ... 63/64): Relais: Gasvoeding (23/24 ... 63/64)
Relais: MeldestroV (71/72): Relais: MeldestroV (71/72)
Relais: Retourcircuit (11/12): Relais: Retourcircuit (11/12)
Digitaal: A1: Digitaal: A1

Soortnaam: Uitbreidingsmodule

Aantal digitale ingangen (max.): 1

Aantal ingangen (max.): 1

Aantal uitgangen (max.): 7

Aantal relais-uitgangen (max.): 6

Voedingsspanning: 24 V/DC

Hoogte: 112 mm

: 114.5 mm

Breedte: 22.5 mm

: IP20

Afm.: (l x b x h) 114.5 x 22.5 x 112 mm

Aansluiting: Push-in-aansluiting

Fabrikantnr.: 1442342

Type: PSR-SPP- 24DC/URM4/5X1/2X2/B

Montage: DIN-rail montage

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -20 °C

Diepte: 114.5 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Uitbreidingsmodule 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Uitbreidingsmodule 24 V/DC

Omschrijving

1- of 2-kanaals contactuitbreiding, 5 NO-contacten, 1 NC-contact, 1 retourstroompad, samen met basisapparaat tot CAT. 4 PL e conform en ISO 13849 veilige scheiding, breedte: 22,5 mm, insteekbare push-in-klem
