Name: Phoenix Contact QUINT4-INV/24DC/1AC/600VA/USB DC/AC-inverter 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V
Brand: Phoenix Contact
SKU: 3562927
Availability: BackOrder

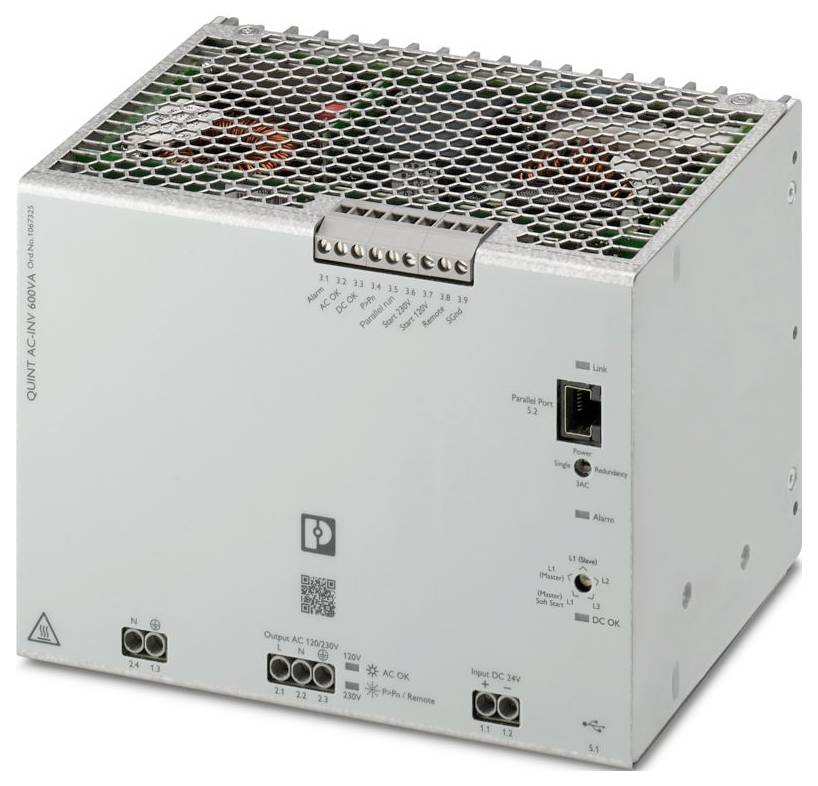

Phoenix Contact QUINT4-INV/24DC/1AC/600VA/USB DC/AC-inverter 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal

Stuk(s)

Totaal (€ 888,43 / Stuk)

€ 888,43

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

DC/AC inverter

Vermogen van 600 VA
Ingang 20 - 30 V/DC
Uitgang 120 V/AC, 230 V/AC, 24 V Signaaluitgangsvorm Zuivere sinus

Technische specificaties

Productfamilie: QUINT INVERTER
Aansluitmethode: RJ45
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Breedte: 180 mm
Hoogte: 130 mm
Diepte: 125 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 60 °C (> 50 °C: 2,5 % / K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-4-8
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: Overspanningscategorie
Verontreinigingsgraad: 2
Trilling (werking): 5 Hz ... 100 Hz, 0,7 g (en 60068-2-6)
Isoleerlengte: 8 mm
Frequentiebereik: 0,15 MHz ... 80 MHz
Etikettering: UL/C-UL listed UL 61010-2-201
Beschermingsklasse: I
Uitgangsspanning: 24 V
Aantal interfaces: 1
Frequentie: 50 Hz;60 Hz
Stroomverbruik: type. 23 A;max. 28 A
RENDEMENT: > 86 % (120 V AC);> 87 % (230 V AC)
NOMINALE UITGANGSSTROOM (IN): 5 A (120 V AC);2,6 A (230 V AC)
Serieschakelbaarheid: nee
Verliesvermogen stationair toerental maximaal: type. 21 W (120 V AC);TYPE. 21 W (230 V AC)
Nominaal vermogen maximaal: type. 72 W (120 V AC);TYPE. 66 W (230 V AC)
Parallelschakelbaarheid: Ja;max. 3
Ingang: ± 1 kV (symmetrisch); ± 2 kV (asymmetrisch)
Plaats: 3.x
Printaansluiting: Printaansluiting
starr: 0,2 mm² ... 1,5 mm²
flexibel: 0,2 mm² ... 1,5 mm²
Flexibel met adereindhuls zonder kunststof huls: 0,2 mm² ... 1,5 mm²
Flexibel met adereindhuls met kunststof huls: 0,2 mm² ... 1,5 mm²
Star (AWG): 30 ... 12
Uitgang: ± 2 kV (symmetrisch); ± 4 kV (asymmetrisch)
Signaal: 30 A/m.
Aansluitaanduiding: 3.9
Functie: Signaalaarde
Signalerde SGnd: Signalerde SGnd
Referentiepotentieel: Voor de signaalingangen en signaaluitgangen
Aantal fasen: 1
MTBF (IEC 61709, SN 29500): 532525 UUR (40 °C)
De afmetingen van het artikel: De afmetingen van het artikel
Inbouwmaat: Inbouwmaat
Materiaal behuizing: metaal
Gebruikshoogte: ≤ 3000 m (> 2000 m: 0,6 % / 100 m)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 95%
Schok: 20g per ruimtelijke richting (en 60068-2-27)
UL: UL
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
Statische ontlading: Statische ontlading
Contactontlading: ± 6 kV
Luchtontlading: ± 8 kV
Opmerking: Criterium A (B voor USB)
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 10 V/m.
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Magnetisch veld met energiefrequentie: Magnetisch veld met energietechnische frequentie
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Arbeidsfactor (cos phi): 0,8
Derating: 50 °C ... 60 °C (2,5 %/K)
CREST factor: 2,8
Inbouwafstand rechts/links: 0 mm / 0 mm
Inbouwafstand boven/onder: 50 mm / 50 mm
Schijnbaar vermogen: 600 VA
Ingangsspanning: 24 V DC
Storingsemissie: Storingsemissie volgens en 61000-6-4
Immuniteit: Immuniteit volgens en 61000-6-2
Continustroom: ≤ 20 mA
Naam signalering: Parallel run
Interface: Parallelle poort
Vergrendeling: Klikhaak
Transmissiefysica: USB 2.0
Signaaluitgang DC OK: Signaaluitgang DC OK
Type signalering: LED rood
EN 61010-2-201: II.
Vervormingsfactor (THD): < 3% (lineaire belasting);< 8% (niet-lineaire belasting)
Aandrijfvorm schroefkop: Langslagleuf L
INGANGSSPANNINGSBEREIK DC: 20 V DC ... 30 V/DC:
Potentiaalscheiding: Ja
Kabellengte max.: 3 m
Vorm van de uitgangsspanning: Zuivere sinus
Nominale uitgangsfrequentie: 60 Hz 50 Hz ± 0,5 %
Effectief vermogen: 480 W.
Overbelastbaarheid netvoeding: 105% (permanent);120% ... 150% (20 s / 5 s, daarna uitschakeling)
Elektronische stroombegrenzing: > 2,5 x IN (> 200 ms)
Eigenschappen: Vergrendelbaar
Signaalingang start: Signaalingang start
Low-signaal: Verbinding conform SGND met < 2,7 kΩ
High-signaal: Open (> 35 kΩ tussen Remote en SGnd)
Signaalingang Remote: Signaalingang Remote
Signaaluitgang AC OK: Signaaluitgang AC OK
Schakeluitgang: Transistoruitgang, actief
LED-statusindicatie: Rood
Signaaluitgang alarm: Signaaluitgang alarm
Signaaluitgang P > PN: Signaaluitgang P > PN
Signaaluitgang parallel run: Signaaluitgang parallel run

Ingangsspanning: 20 - 30 V/DC

Soortnaam: DC/AC-inverter

Signaaluitgangsvorm: Zuivere sinus

Uitgangsspanning: 120 V/AC
230 V/AC
24 V

: 600 VA

Ingangsspanning: 24 V/DC

Uitgangsfrequentie: 60 Hz, 50 Hz

Ingangsstroom (max.): 28 A

Gewicht: 2.525 kg

Breedte: 180 mm

Hoogte: 130 mm

Diepte: 125 mm

Type: QUINT4-INV/24DC/1AC/600VA/USB

: IP20

UKCA: Ja
