Phoenix Contact RAD-DI8-IFS 2901539 I/O-uitbreidingsmodule

Een groen elektronisch module met meerdere aansluitklemmen bovenaan, vermoedelijk onderdeel van een industrieel beveiligingssysteem of besturingseenheid.

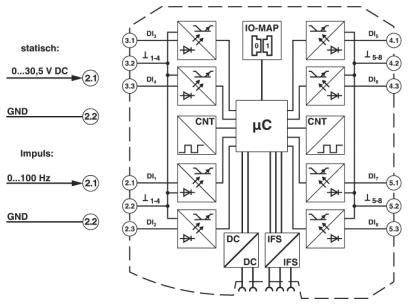

'Bedradingsschema van een microcontrollerschakeling met ingangen en uitgangen voor spanning (0...30,5 V DC), puls (0...100 Hz) en aarding (GND).'

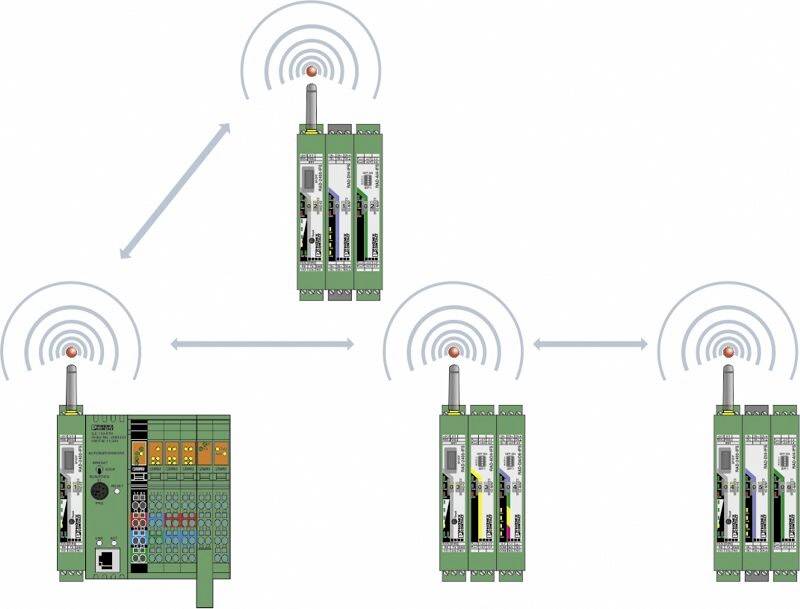

Meerdere groene elektronische apparaten zijn met elkaar verbonden via radiogolven die uitgaan van antennes. Een apparaat heeft extra gekleurde aansluitingen.

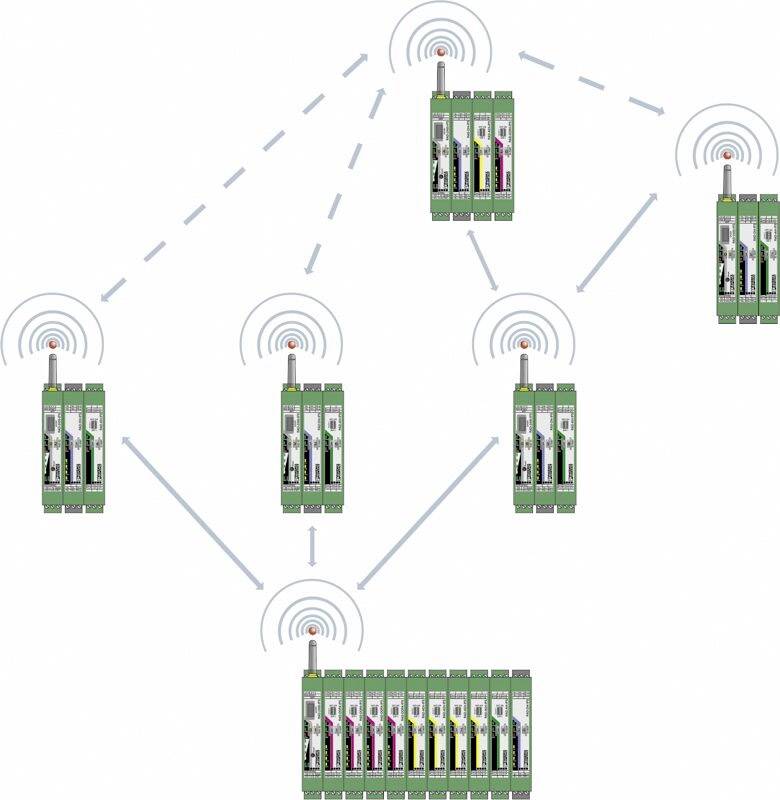

De afbeelding toont een draadloos netwerk van communicatieapparatuur. Pijlen verbinden de apparaten en geven de informatiestromen aan.
Bedradingsschema met elektronische componenten, verbindingen en benamingen voor een microcontroller. Toont ingangs- en uitgangspaden.
Technische tekening van een apparaat met afmetingen van 99 mm breedte en 114,5 mm hoogte. De zijaanzicht toont een breedte van 17,5 mm.

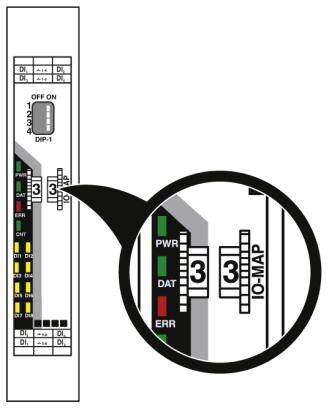

'Diagram van een I/O-module met een focus op de DIP-schakelaar en de indicatielampjes PWR, DAT en ERR.'

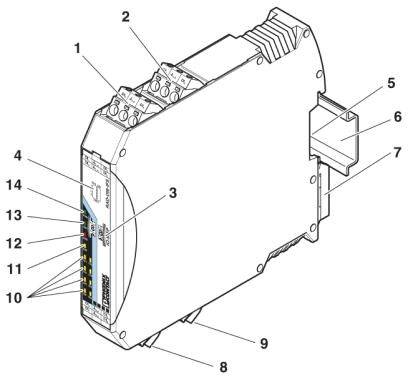

Elektronisch apparaat met genummerde aansluitingen en componenten. Perfect geschikt voor industriële besturingssystemen.

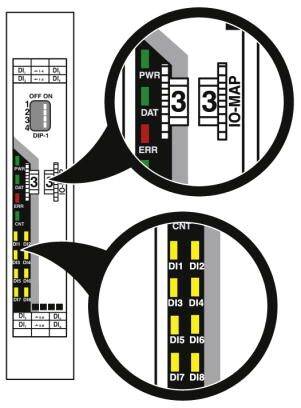

Een diagram toont vergroot weergaven van een elektronisch apparaat. Bovenaan zijn de PWR-, DAT- en ER-LED's afgebeeld. Onderaan zijn de DI1 tot DI8-aansluitingen gemarkeerd.

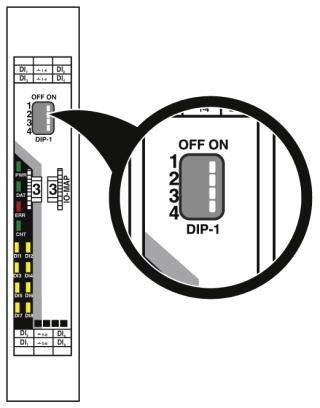

'Illustratie van een DIP-schakelaar met vier schakelaars, waarbij de tweede en derde schakelaar in de ON-positie staan.'
1/10
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 16 nov.
Aantal
Totaal (€ 345,00 / Stuk)
€ 345,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Beschrijving van de ingang: digitale ingang
  • Aantal ingangen: 8
  • Statusindicatie LED's: groen (voedingsspanning, PWR)
  • Inbouwpositie: willekeurig
  • Montage opmerking: op normrail NS 35 conform EN 60715
  • Isoleerlengte: 7 mm
  • Schroefdraad: M3
  • Verontreinigingsgraad: 2
  • Overspanningscategorie: II
  • Aderdoorsnede starre min.: 0,2 mm²
  • Aderdoorsnede starre max.: 2,5 mm²
  • Aderdoorsnede flexibel min.: 0,2 mm²
  • Aderdoorsnede flexibel max.: 2,5 mm²
  • Aderdoorsnede AWG min: 24
  • Aderdoorsnede AWG max: 14
Soortnaam

I/O-uitbreidingsmodule

Type

RAD-DI8-IFS

Min. voedingsspanning

19.2 V/DC

Voedingsspanning

19.2 - 30.5 V/DC

Max. voedingsspanning

30.5 V/DC

Hoogte

113 mm

114.5 mm

Breedte

17.5 mm

IP20

Afm.

(l x b x h) 114.5 x 17.5 x 113 mm

Aansluiting

Schroefaansluiting

Fabrikantnr.

2901539

Max. omgevingstemperatuur

+70 °C

Min. omgevingstemperatuur

-40 °C

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2225445 Phoenix Contact RAD-DI8-IFS 2901539 I/O-uitbreidingsmodule

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225445 Phoenix Contact RAD-DI8-IFS 2901539 I/O-uitbreidingsmodule

Omschrijving

Uitgebreid temperatuurbereik (-40 tot +70 °C. Eenvoudige module-uitwisseling, ook tijdens gebruik (hot-swap). 8 digitale ingangen (0 ... 30,5 V DC). 2 impulsingangen (0...100 Hz). Eenvoudig in gebruik te nemen via kartelwiel.

De teksten voor dit artikel zijn automatisch vertaald.
