Name: Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece
Brand: Phoenix Contact
SKU: 2225507
Availability: BackOrder

Relais met transparante kunststof behuizing, toont interne schakeling en technische symbolen. Markeringen: '6A 250V/AC'.

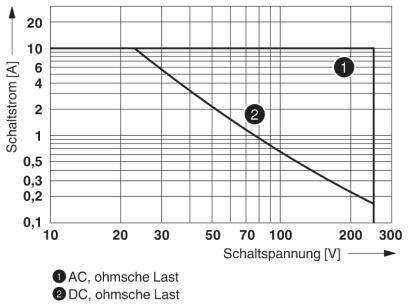

Diagram toont de relatie tussen schakelstroom [A] en schakelspanning [V] voor AC- en DC-belastingen. Punten 1 en 2 markeren specifieke waarden.

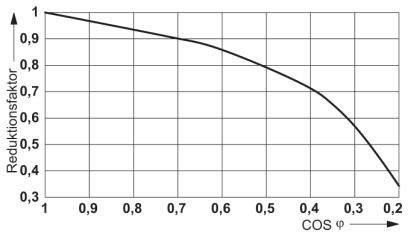

'Diagram toont het verband tussen reductisfactor en COS φ. De factor neemt af wanneer COS φ stijgt van 0,2 tot 1.'

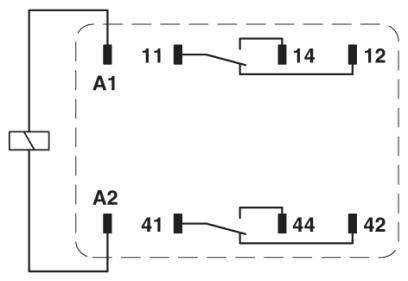

Bedradingsschema van een relais met aansluitingen A1, A2, 11, 12, 14, 41, 42, 44. Stroomwegen en schakelcontacten zijn weergegeven.

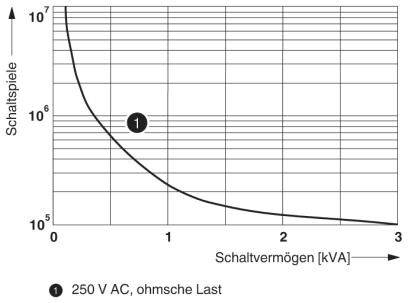

Diagram toont de relatie tussen schakelcycli en schakelvermogen in kVA bij 250 V AC ohmse belasting.

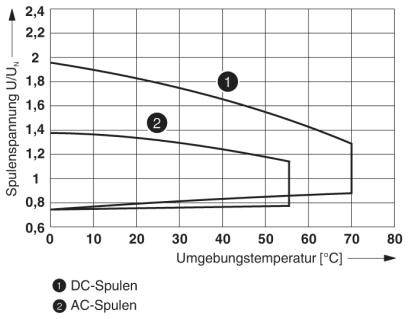

'Diagram toont spoelspanning in relatie tot omgevingstemperatuur. Twee curves: 1) DC-spoelen en 2) AC-spoelen met dalende trend.'

1/6

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relais

Nominale spanning spoel

24 V/AC

Contactsoort

2x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Datasheet (PDF)

Leverbaar di. 26 jan 2027

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 74,37 / Stuk)

€ 74,37

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: RT I
Typische ingangsstroom bij UN: 66 mA
Schakelspanning: min. 5 V (bij 24 mA)
Schakelstroom: min. 5 mA (bij 24 V)
Inschakelstroom maximaal: 30 A (20 ms. No-contact)
Uitschakel vermogen (ohmse belasting) maximaal:
288 W (bij 24 V DC)
108 W (bij 60 V DC)
52 W (bij 110 V DC)
48 W (bij 220 V DC)
Schakelvermogen: min. 0,12 W
Toegekende stootspanning: 4 kV
Isolatie: basisisolatie
Verontreinigingsgraad: 3 (nominale spanning 230 V)
Overspanningscategorie: III

: Piece

Soortnaam: Relais

Type: REL-IR2/L- 24AC/2X21

Nominale spanning spoel: 24 V/AC

: 2x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Schakelstroom (max.): 12 A

Max. schakelvermogen: 288 W

Aansluiting: Steekaansluiting

Isolatiespanning: 250 V/AC

Response-tijd: 5 ms

Mechanische levensduur: 2x 10⁷ schakelcycli

Bijzonderheden: Met testknop

Min. temperatuur: -40 °C

Max. temperatuur: +55 °C

Breedte: 21.2 mm

Hoogte: 27.5 mm

Diepte: 35.6 mm

Afm.: (b x h x d) 21.2 x 27.5 x 35.6 mm

Inhoud: 10 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Schakelspanning (max.)

Schakelstroom (max.)

Verpakkingswijze

Contactsoort

Nominale spanning spoel

Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225507

Leverbaar di. 26 jan 2027

Conrad Electronic

Dit product

Steekaansluiting

250 V DC/AC

12 A

Piece

2x wisselcontact

24 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225508

Leverbaar vr. 16 okt.

110 Set(s)Conrad Electronic

Steekaansluiting

250 V DC/AC

12 A

Piece

2x wisselcontact

120 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225509

Leverbaar vr. 16 okt.

50 Set(s)Conrad Electronic

Steekaansluiting

250 V DC/AC

12 A

Piece

2x wisselcontact

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225503

Leverbaar vr. 16 okt.

1 Set(s)Conrad Electronic

Steekaansluiting

250 V DC/AC

12 A

Piece

2x wisselcontact

60 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225505

Leverbaar vr. 16 okt.

146 Set(s)Conrad Electronic

Steekaansluiting

250 V DC/AC

12 A

Piece

2x wisselcontact

125 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 79,33^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relais 24 V/AC 50 mA 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225522

Leverbaar di. 26 jan 2027

Conrad Electronic

Steekaansluiting

30 V/AC

50 mA

Piece

4x wisselcontact

24 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relais 120 V/AC 6 A 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225524

Leverbaar di. 26 jan 2027

Conrad Electronic

Steekaansluiting

250 V DC/AC

6 A

Piece

4x wisselcontact

120 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relais 12 V/DC 6 A 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225517

Leverbaar vr. 16 okt.

1 Set(s)Conrad Electronic

Steekaansluiting

250 V DC/AC

6 A

Piece

4x wisselcontact

12 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225510

Leverbaar vr. 16 okt.

10 Set(s)Conrad Electronic

Steekaansluiting

30 V/AC

50 mA

Piece

4x wisselcontact

12 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4x wisselcontact 10 stuk(s) Piece

Artikelnummer:2225512

Leverbaar wo. 13 jan 2027

Conrad Electronic

Steekaansluiting

30 V/AC

50 mA

Piece

4x wisselcontact

48 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Documenten en downloads

Datablad

Datablad 2225507 Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225507 Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2x wisselcontact 10 stuk(s) Piece

Omschrijving

Insteekbare industrierelais met vermogenscontacten, 2 wisselcontacten, testknop, status-LED, mechanische schakelstandaanduiding, ingangsspanning 24 V AC

De teksten voor dit artikel zijn automatisch vertaald.
