Schabus GX-D500 Kooldioxidemelder Met externe sensor werkt op het lichtnet Detectie van Kooldioxide
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
13 Stuk(s)
Aantal
Totaal (€ 342,98 / Stuk)
€ 342,98
excl. btw
Gratis verzending*
Highlights & Details
GX-D500 prof. CO₂-waarschuwingsapparaat voor kooldioxide
- Externe NDIR-sensor aan 4 meter kabel gemonteerd
- CO₂-waarschuwingsdrempels zijn gebaseerd op de richtlijn voor drankinstallaties
- Vooralarm bij 1,5% CO₂ en hoofdalarm bij 3,0% CO₂
Technische specificaties
- Bedrijfsspanning: 100 - 240 V/AC, 50 - 60 Hz
- Energieverbruik: max. 10 VA, typ. 3 VA, afhankelijk van de bedrijfstoestand
- Sensortechnologie: optisch, infrarood-resorptie, NDIR
- Typische reactietijd T90: ± 90 seconden
- Relaiscontact alarm re1: 250 V~ AC / 5 A (potentiaalvrij wisselcontact)
- Relaiscontact storing Re2: 60 V= DC / 5 A (potentiaalvrij wisselcontact)
- Geluidsniveau besturingsapparaat: 85 dB(A) (100 cm afstand)
- Softwareversie besturingsapparaat: vanaf P0.12
- Werkingsbereik besturingsapparaat: -15 tot +45 °C / 10 tot 90% Hrel, niet condenserend
- Functiebereik sensor: 0 tot 50 °C / 10 tot 90% Hrel, niet condenserend
- Sensorkabel: 3 x 0,14 mm² - LiYY - 4 m - zwart - Ø 3,5 mm, verlengbaar met 3 x 1,5 mm² tot 100 meter
- Levensduur sensor ± 8 tot 10 jaar (90% van de sensoren)
- Beschermingsklasse waarschuwingsapparaat / sensor: IP 20 / IP 54
- Afm. sensor (hxbxd): 88 x 58 x 38 mm
- Soortnaam
Kooldioxidemelder
- Bijzonderheden
Met externe sensor
- Detectie van
Kooldioxide
- Stroomvoorziening
werkt op het lichtnet
- Breedte
160 mm
- Hoogte
80 mm
- Diepte
55 mm
- Inhoud
1 stuk(s)
- Afm.
(b x h x d) 160 x 80 x 55 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2576084 Schabus GX-D500 Kooldioxidemelder Met externe sensor werkt op het lichtnet Detectie van Kooldioxide
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2576084 Schabus GX-D500 Kooldioxidemelder Met externe sensor werkt op het lichtnet Detectie van Kooldioxide
Verklaring van Overeenstemming
Verklaring van Overeenstemming 2576084 Schabus GX-D500 Kooldioxidemelder Met externe sensor werkt op het lichtnet Detectie van Kooldioxide
Omschrijving

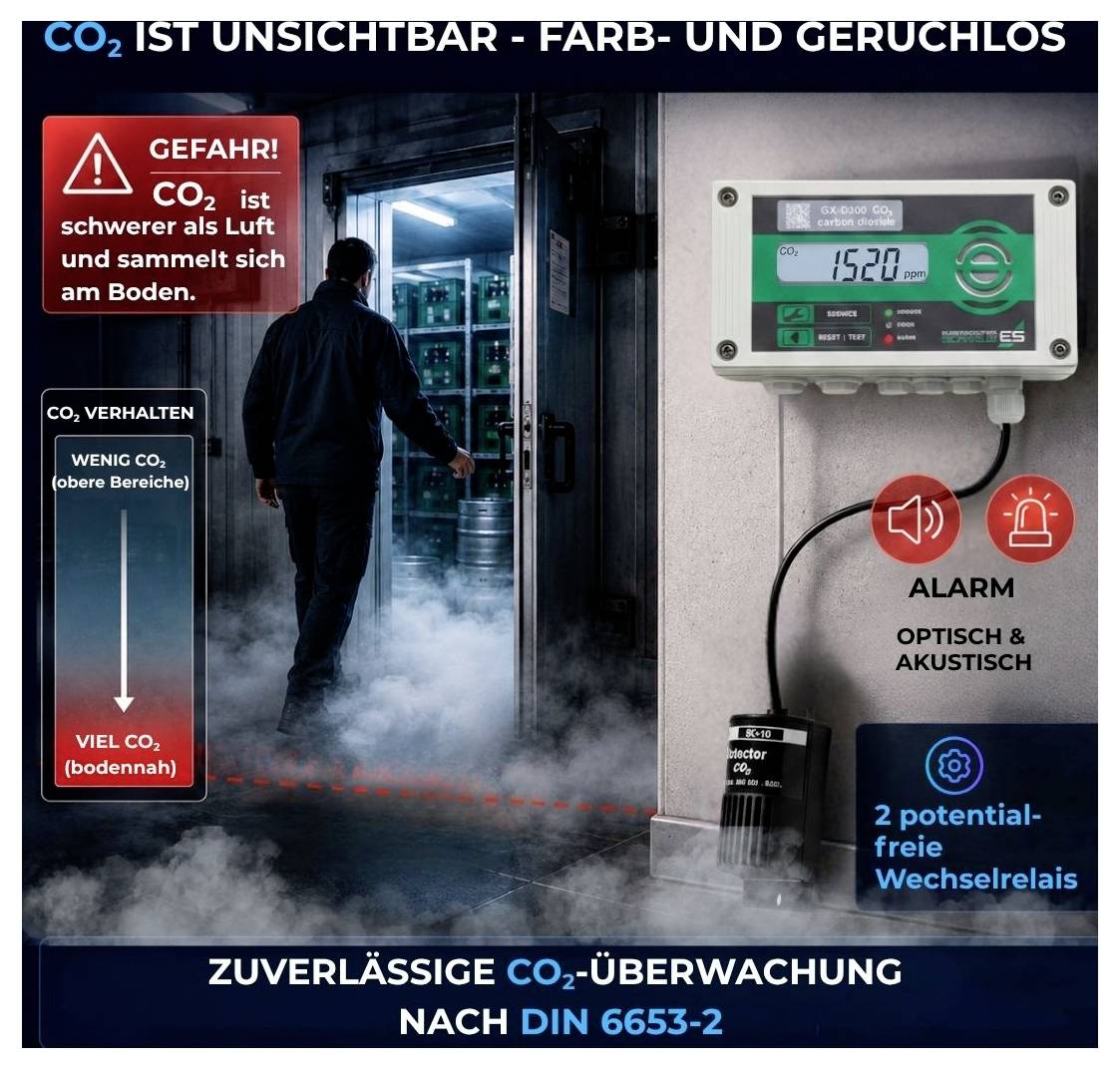

De CO₂-waarschuwingsmelder GX-D500 is een prof. waarschuwingsapparaat met vast ingestelde alarmdrempels bij 1,5% CO₂ voor vooralarm en 3,0% CO₂ voor hoofdalarm. Het gebruiksdoel is veelzijdig, of het nu gaat om bewaking van grote CO₂-flessen voor frisdrankmachines, arbeidsveiligheid bij de verwerking en opslag van droogijs of de melding van verhoogde CO₂-concentraties in kleine tot middelgrote brouwerijen of wijn- en tuinkers.
De drempelwaarde voor het alarm, die zowel akoestisch als optisch duidelijk waarneembaar is, is bewust zo hoog gekozen, zodat slechte omgevingslucht door uitgeademde CO₂ van mensen niet tot vals alarm leidt, maar defecten aan technische installaties direct en veilig worden vastgesteld. De precieze alarmdrempels en de beschermingsgraad zijn daarbij gebaseerd op de eisen van de technische richtlijnen voor drankapparatuur in de horeca.

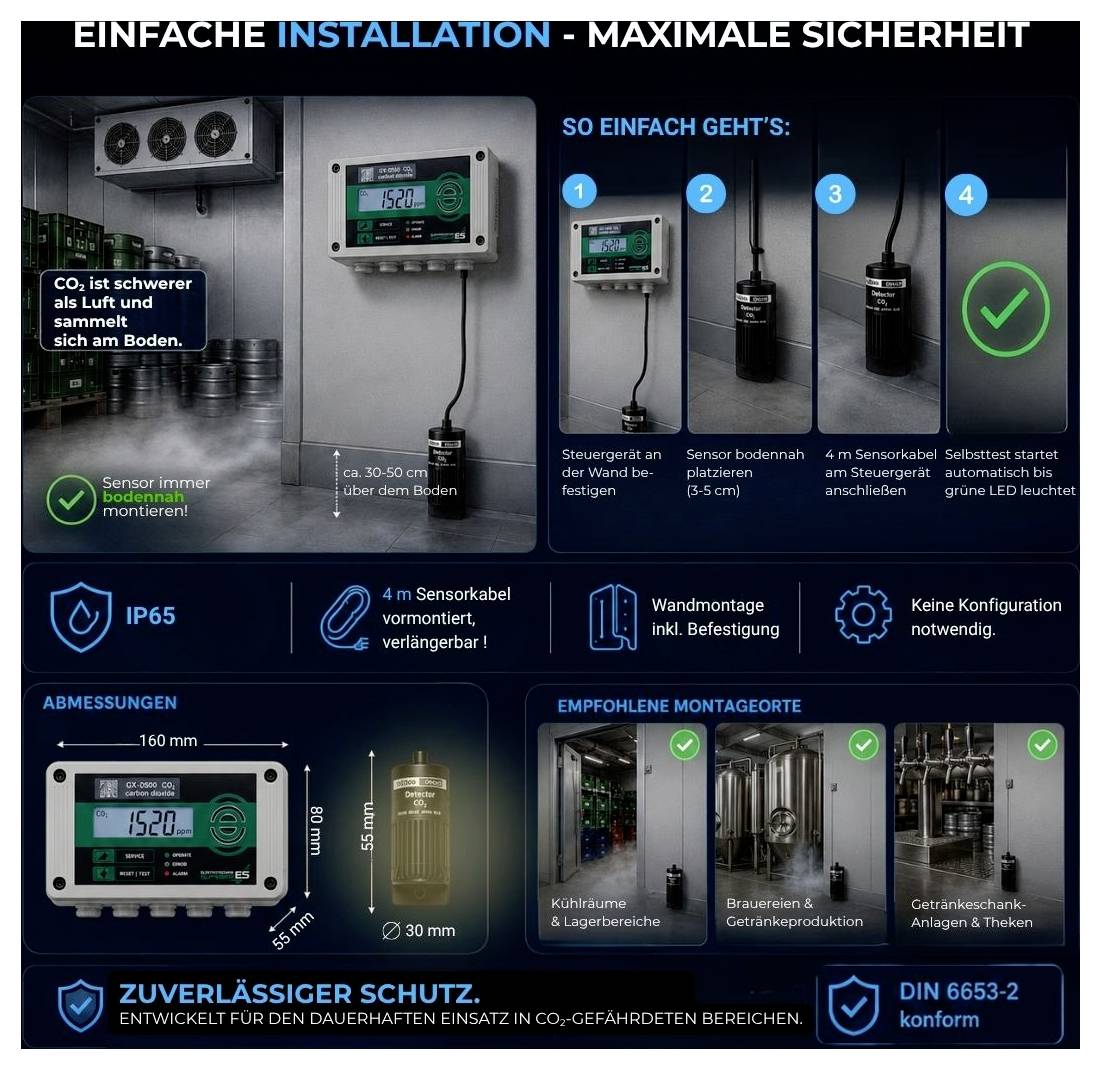

De externe sensor met beschermingsklasse IP54 voor opspattend water is met een 4 meter lange 3-aderige kabel vooraf gemonteerd. Met een 3x 1,5 mm²-kabel kan de sensorkabel tot 100 meter worden verlengd.

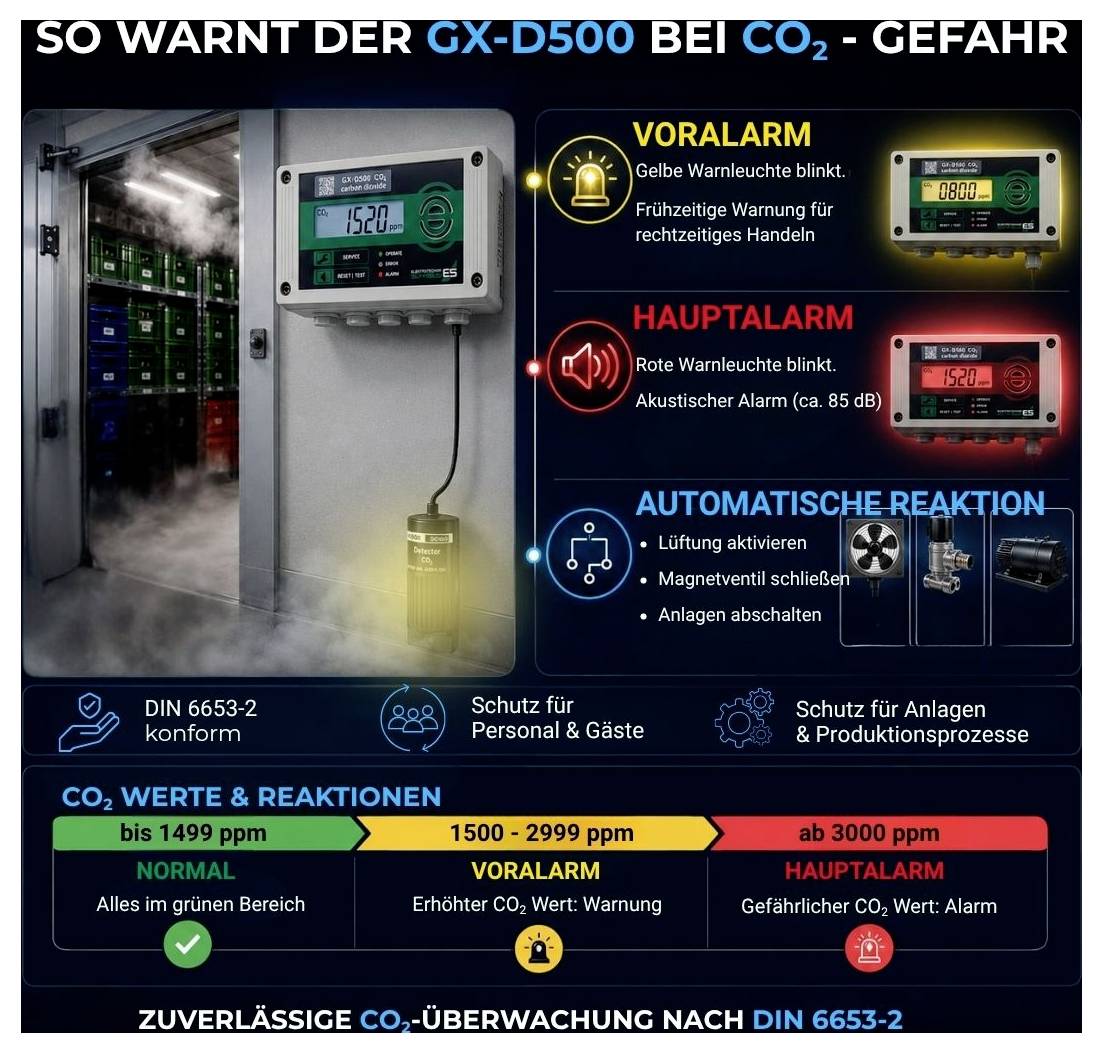

Bij alarm schakelt een potentiaalvrij wisselrelais (230 V~ / 5 A) om, dat bijv. geforceerde ventilatie kan activeren of magneetafsluitkleppen kan sluiten. Een ander potentiaalvrij wisselrelais (60 V= / 5 A) schakelt bij door het apparaat zelf vastgestelde technische storingen om en informeert zo bijv. de gebouwentechniek. In de bewakingsmodus zijn beide relais aangetrokken en vallen bij alarm/storing af.
Een groot verlicht 2 x 16 tekens display informeert voortdurend over de actueel gemeten CO₂-waarde in procent en bij het doorbladeren van de weergave met de SERVICE-toets over verdere statusmeldingen van het apparaat. Zo worden de temperaturen in het apparaat bewaakt, de alarmen geteld, bij technische storingen een foutcode weergegeven of ook de CO₂-concentratie bij het laatste alarm in procenten vermeld.
Een bijzonderheid van deze CO₂-melder is dat de gebruiker de sensor zelf op een nulpunt kan kalibreren. De sensor is net als elke andere sensor ook aan een natuurlijke drift onderhevig, die hem in de loop der tijd ongevoeliger maakt. Juist bij toepassingen waarbij de sensor aan een constant verhoogde CO₂-concentratie wordt blootgesteld en niet regelmatig, in ieder geval wekelijks, echte frisse lucht krijgt, kan een automatische kalibratie in de loop van de tijd volledig verkeerde waarden weergeven. Daarom hebben wij bij dit type de gebruikelijke automatische kalibratie uitgeschakeld. De via software vastgelegde spreiding van de alarmdrempels blijft daarbij volledig behouden.
Voor de kalibratie wordt de sensor gedurende ten minste 30 minuten aan echte verse lucht (± 0,04% CO₂) blootgesteld en drukt u vervolgens op de CAL-toets. Deze nieuwe sensor hoeft nu niet meer, zoals tot nu toe, voor de nulpuntkalibratie naar Elektrotechnik Schabus te worden gestuurd. Indien gewenst bieden wij deze service echter nog steeds aan, zoals voorheen.

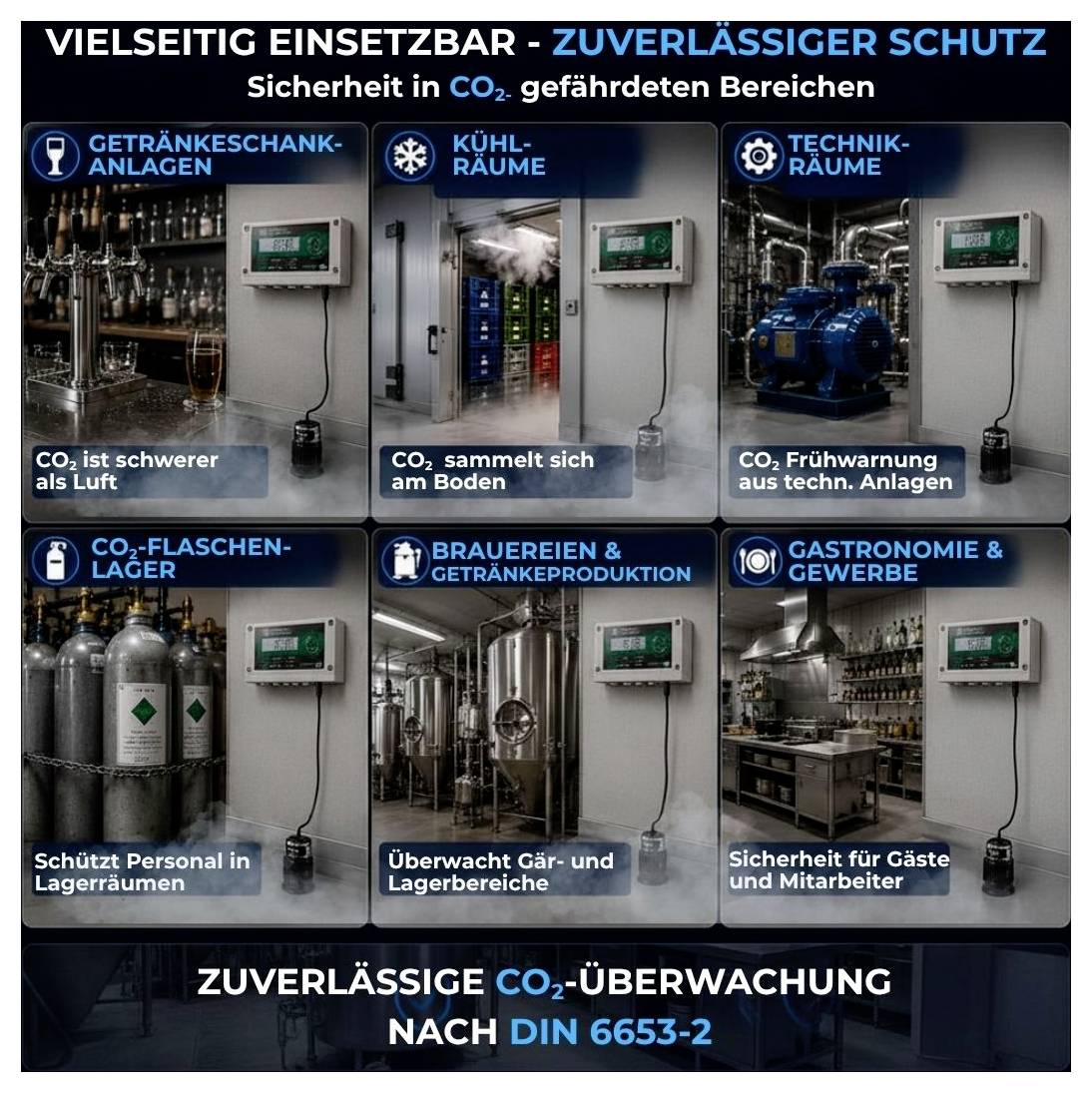

Gebruiksmogelijkheden
Kleine tot middelgrote brouwerij, wijn- en fermentatiekelders
Gastronomie (drankapparatuur)
Opslag en verwerking van droogijs (vaccinatiecentra, street food trucks, enz.)
Alle installaties met CO₂ uit drukflessen (laboratoria, magazijnen, enz.)
En alle installaties waarin tot nu toe een GX-A1 met GX-CO2-30 sensor werd gebruikt.
De drempelwaarde voor het alarm, die zowel akoestisch als optisch duidelijk waarneembaar is, is bewust zo hoog gekozen, zodat slechte omgevingslucht door uitgeademde CO₂ van mensen niet tot vals alarm leidt, maar defecten aan technische installaties direct en veilig worden vastgesteld. De precieze alarmdrempels en de beschermingsgraad zijn daarbij gebaseerd op de eisen van de technische richtlijnen voor drankapparatuur in de horeca.
De externe sensor met beschermingsklasse IP54 voor opspattend water is met een 4 meter lange 3-aderige kabel vooraf gemonteerd. Met een 3x 1,5 mm²-kabel kan de sensorkabel tot 100 meter worden verlengd.
Bij alarm schakelt een potentiaalvrij wisselrelais (230 V~ / 5 A) om, dat bijv. geforceerde ventilatie kan activeren of magneetafsluitkleppen kan sluiten. Een ander potentiaalvrij wisselrelais (60 V= / 5 A) schakelt bij door het apparaat zelf vastgestelde technische storingen om en informeert zo bijv. de gebouwentechniek. In de bewakingsmodus zijn beide relais aangetrokken en vallen bij alarm/storing af.
Een groot verlicht 2 x 16 tekens display informeert voortdurend over de actueel gemeten CO₂-waarde in procent en bij het doorbladeren van de weergave met de SERVICE-toets over verdere statusmeldingen van het apparaat. Zo worden de temperaturen in het apparaat bewaakt, de alarmen geteld, bij technische storingen een foutcode weergegeven of ook de CO₂-concentratie bij het laatste alarm in procenten vermeld.
Een bijzonderheid van deze CO₂-melder is dat de gebruiker de sensor zelf op een nulpunt kan kalibreren. De sensor is net als elke andere sensor ook aan een natuurlijke drift onderhevig, die hem in de loop der tijd ongevoeliger maakt. Juist bij toepassingen waarbij de sensor aan een constant verhoogde CO₂-concentratie wordt blootgesteld en niet regelmatig, in ieder geval wekelijks, echte frisse lucht krijgt, kan een automatische kalibratie in de loop van de tijd volledig verkeerde waarden weergeven. Daarom hebben wij bij dit type de gebruikelijke automatische kalibratie uitgeschakeld. De via software vastgelegde spreiding van de alarmdrempels blijft daarbij volledig behouden.
Voor de kalibratie wordt de sensor gedurende ten minste 30 minuten aan echte verse lucht (± 0,04% CO₂) blootgesteld en drukt u vervolgens op de CAL-toets. Deze nieuwe sensor hoeft nu niet meer, zoals tot nu toe, voor de nulpuntkalibratie naar Elektrotechnik Schabus te worden gestuurd. Indien gewenst bieden wij deze service echter nog steeds aan, zoals voorheen.
Gebruiksmogelijkheden
Kleine tot middelgrote brouwerij, wijn- en fermentatiekelders
Gastronomie (drankapparatuur)
Opslag en verwerking van droogijs (vaccinatiecentra, street food trucks, enz.)
Alle installaties met CO₂ uit drukflessen (laboratoria, magazijnen, enz.)
En alle installaties waarin tot nu toe een GX-A1 met GX-CO2-30 sensor werd gebruikt.
Uitvoering
- Sensorkabel tot 100 meter verlengbaar
- Optische en akoestische waarschuwing (audiovisueel)
- 2 onafhankelijke potentiaalvrije 5 A-wisselrelais voor alarm en storingen
- Duidelijk 2 x 16 tekens display, achtergrondverlichting
- Nulpunt-kalibratie kan door de gebruiker zelf worden uitgevoerd
- Permanente weergave van de gemeten CO₂-concentratie in honderdste procent
- Waarschuwingsapparaat IP20, sensor in IP54.
Omvang van de levering
- CO₂-waarschuwingsapparaat GX-D500
- Externe sensor op 4 meter kabel vooraf gemonteerd
- Montagemateriaal: 4 grote en 2 kleine schroeven en pluggen, 2 schroevendraaiers
- 2 grote en een kleine PG-schroefverbinding
- Duitse gebruiks- en montagehandleiding.
Opmerkingen
Neem uw beroepsvereniging en de bedrijfsinspectie vóór de montage mee in uw planning, zodat er na de inspectie niets in de weg staat. Er bestaan duidelijke regionale verschillen, waarop de elektrotechniek Schabus geen invloed heeft.
