Name: Schlegel SSTAOI_C008 SSTAOI_C008 Keuzetoets Met draaischakelaar Handmatig, Draaischakelaar Zilver 1 stuk(s)
Brand: Schlegel
SKU: 2238616
Availability: BackOrder

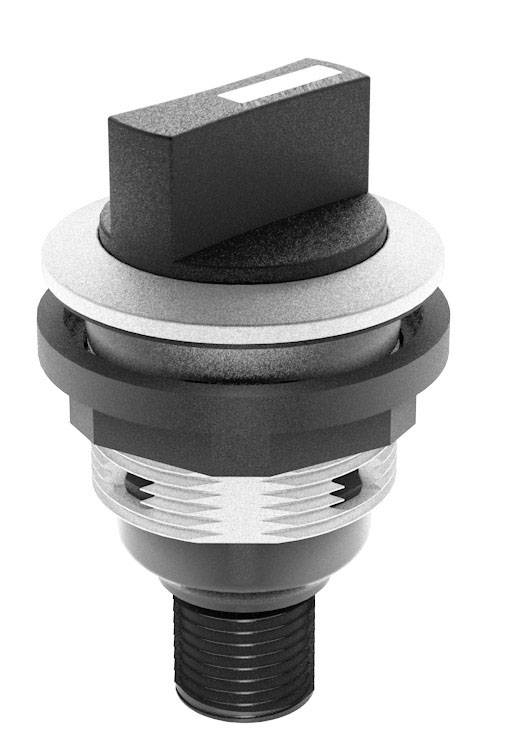

Een zwarte schakelaar met draaiknop en schroefdraad voor bevestiging. Voornamelijk gebruikt voor mechanische of elektrische toepassingen.

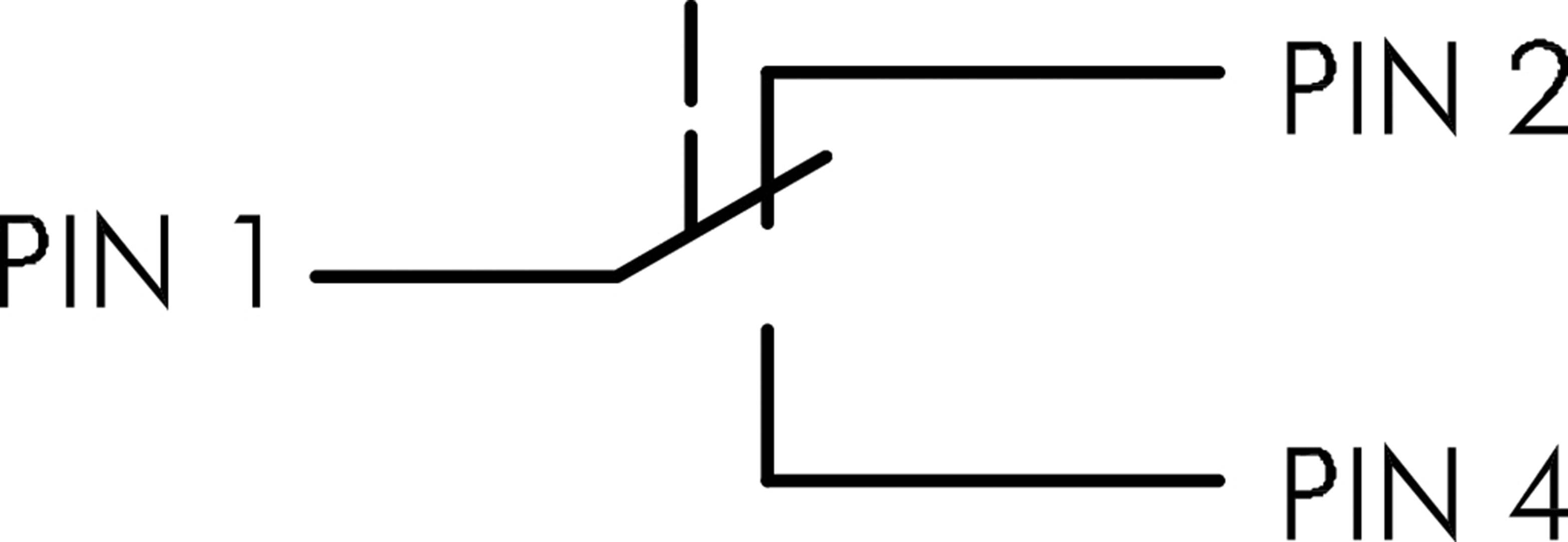

Schakelaar-schakelingsymbool: PIN 1 als ingang, verbindt met PIN 2 (bovenste positie) of PIN 4 (onderste positie), toont schakelpunt-logica.

'PIN 1' verbindt met 'PIN 2' en 'PIN 4' in een elektrisch schakelschema, toont een omschakelverbinding.

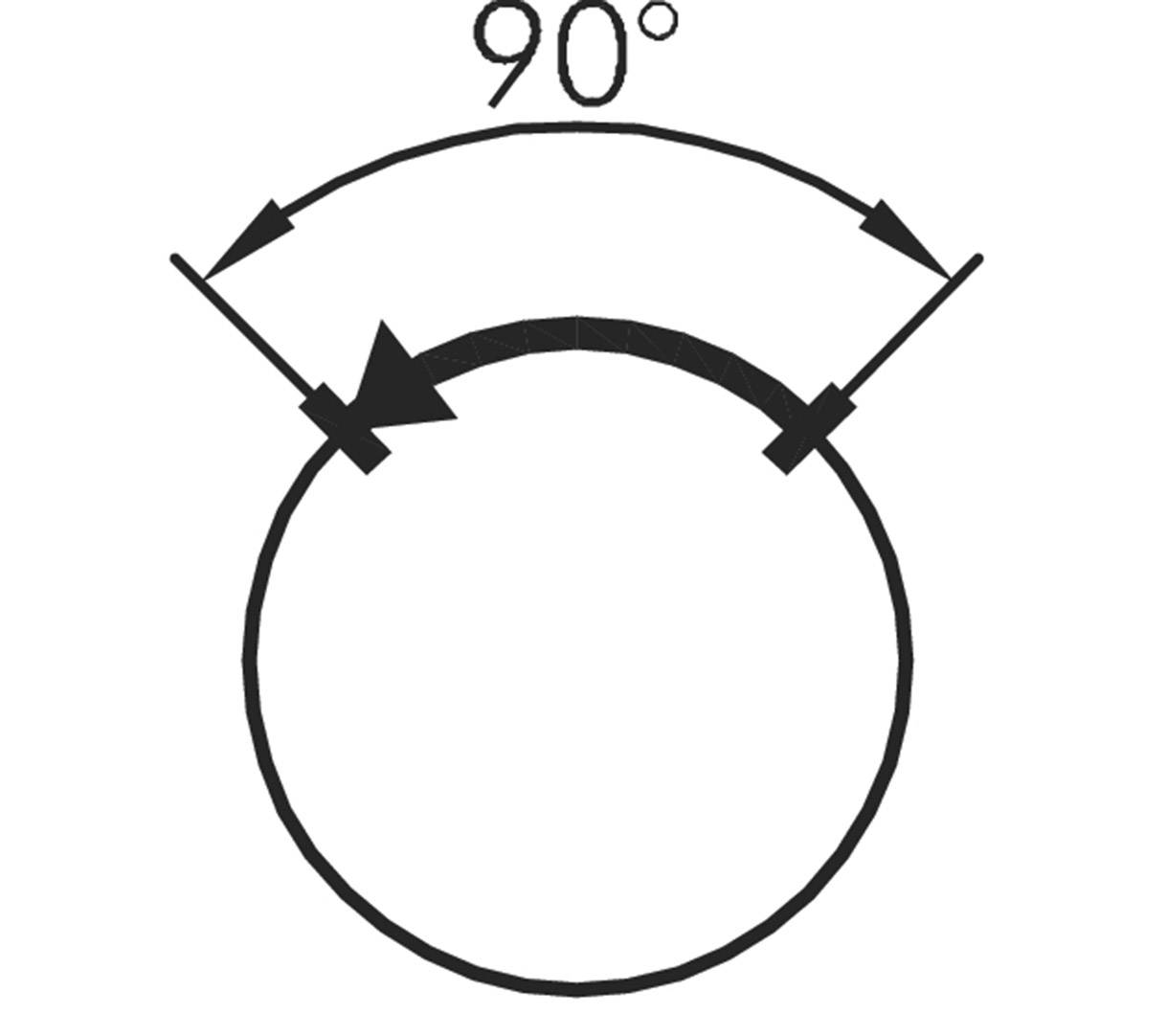

Een cirkel met een gemarkeerd segment dat 90 graden aangeeft. Twee pijlen naast de booglijnen wijzen naar de hoek.

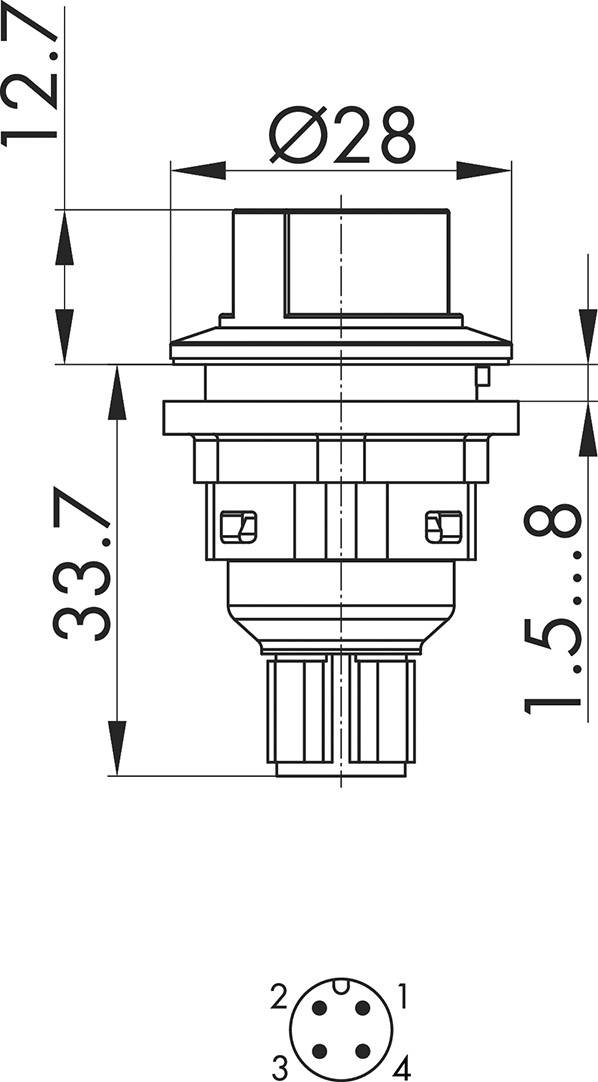

Technische tekening van een mechanische schakelaar met afmetingen: 12,7 mm, 33,7 mm hoog, interfaceaansluitingen onderaan weergegeven.

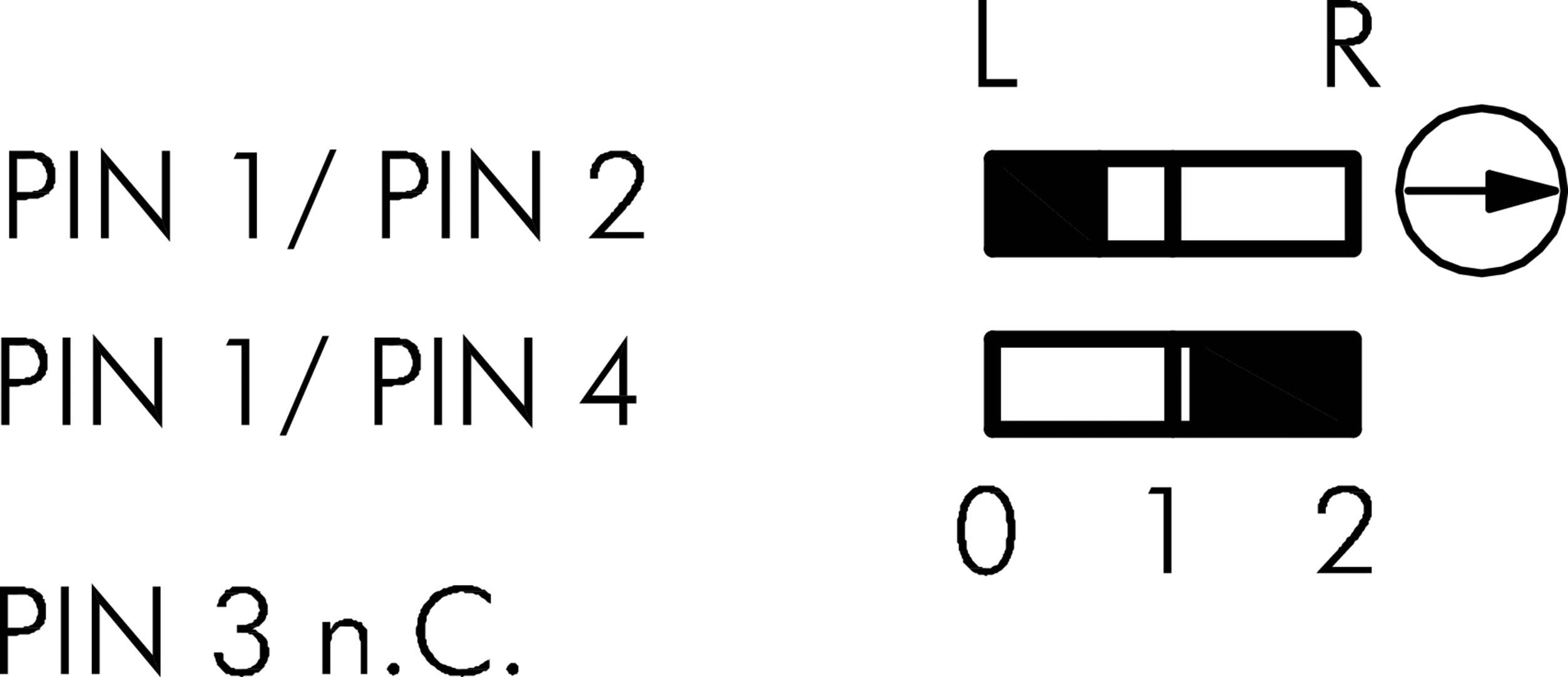

PIN-configuratie: Linksboven, PIN 1/2; Linker midden, PIN 1/4; Linksonder, PIN 3 ongebruikt. Rechts: L en R markeren kanalen 0, 1, 2.

1/6

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 42,97 / Stuk)

€ 42,97

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

"Schlegel keuzetoets SSTAOI_C008 1 st."

Extra services en acties

Technische specificaties

Beschermingsklasse II (dubbele isolatie)
Verlichting: nee
Beschrijfbaar: nee
Frontframe: zilverkleurig
Vorm: rond

Soortnaam: Keuzetoets

Bijzonderheden: Met draaischakelaar

Soort verlichting: Zonder verlichting

Actuator type: Handmatig
Draaischakelaar

Kleur (specifiek): Zilver

Aansluiting: M12-stekker

Functie: Moment

: 1x NC
1x NO

Mechanische levensduur: 1.000.000

Elektrische levensduur: 1.000.000

Inbouw-Ø: 22.3 mm

: IP65
IP67

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelspanning: 50 V DC/AC

Schakelstroom (max.): 4 A

: 46.4 mm

Breedte: 28 mm

Hoogte: 28 mm

Geschikt voor: Serie: SHORTRON ® connect

Inhoud: 1 stuk(s)

Afm.: (l x b x h) 46.4 x 28 x 28 mm

Conform RoHS: Ja

Type: SSTAOI_C008
