Name: Schlegel SSWSTAOI_C008 SSWSTAOI_C008 Keuzetoets Met draaischakelaar Handmatig, Draaischakelaar Zwart 1 stuk(s)
Brand: Schlegel
SKU: 2238617
Availability: BackOrder

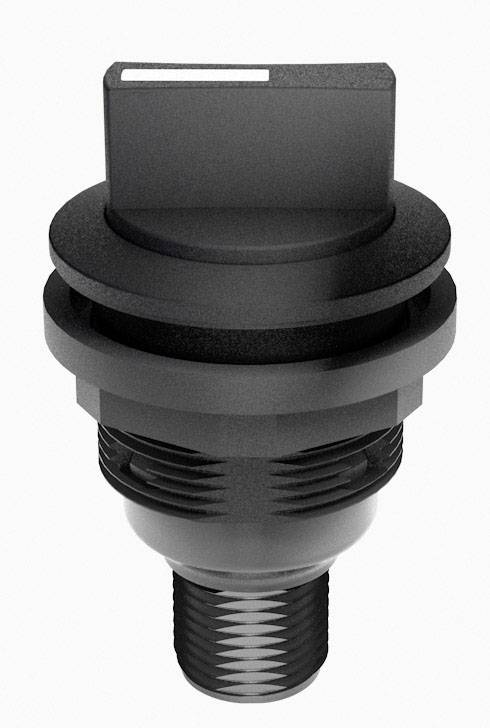

Een zwarte, cilindrische plastic stekker met een rechthoekig uiteinde en schroefdraad aan de onderkant, waarschijnlijk een technisch onderdeel.

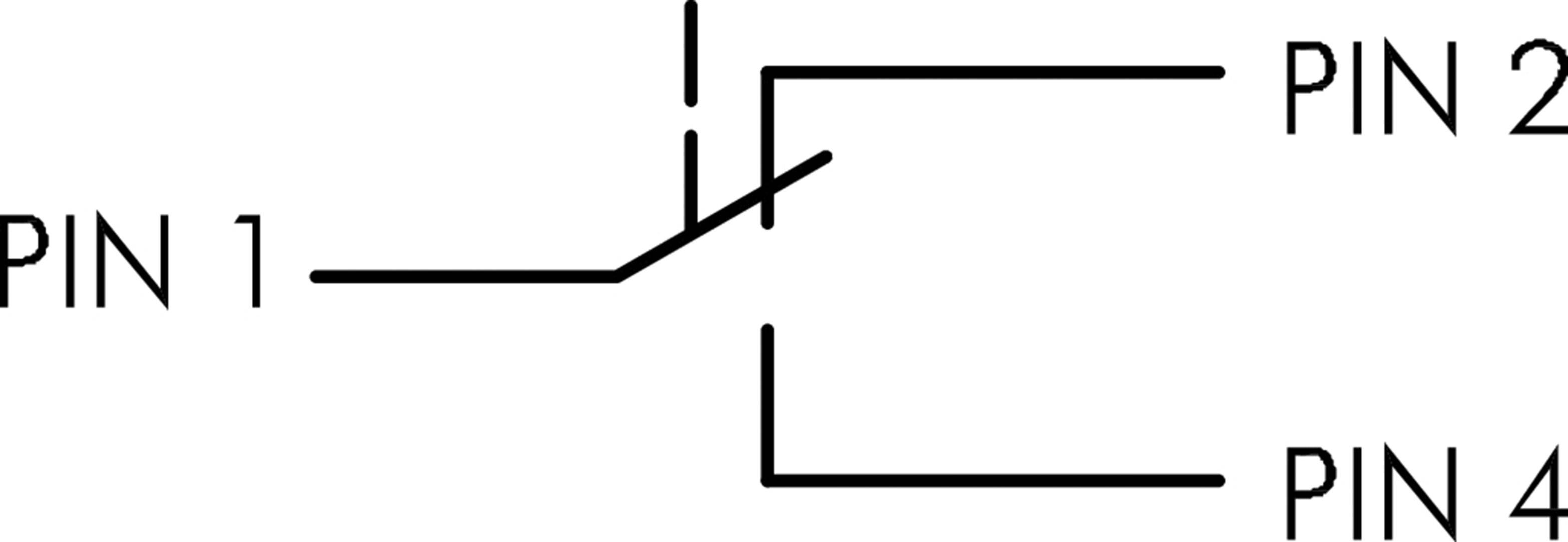

'PIN 1' is verbonden met een lijn die zich vertakt in twee wegen: 'PIN 2' en 'PIN 4'. Dit toont een eenvoudige schakeling.

'Schakelschema: Pin 1 kan worden verbonden met Pin 2 of Pin 4.'

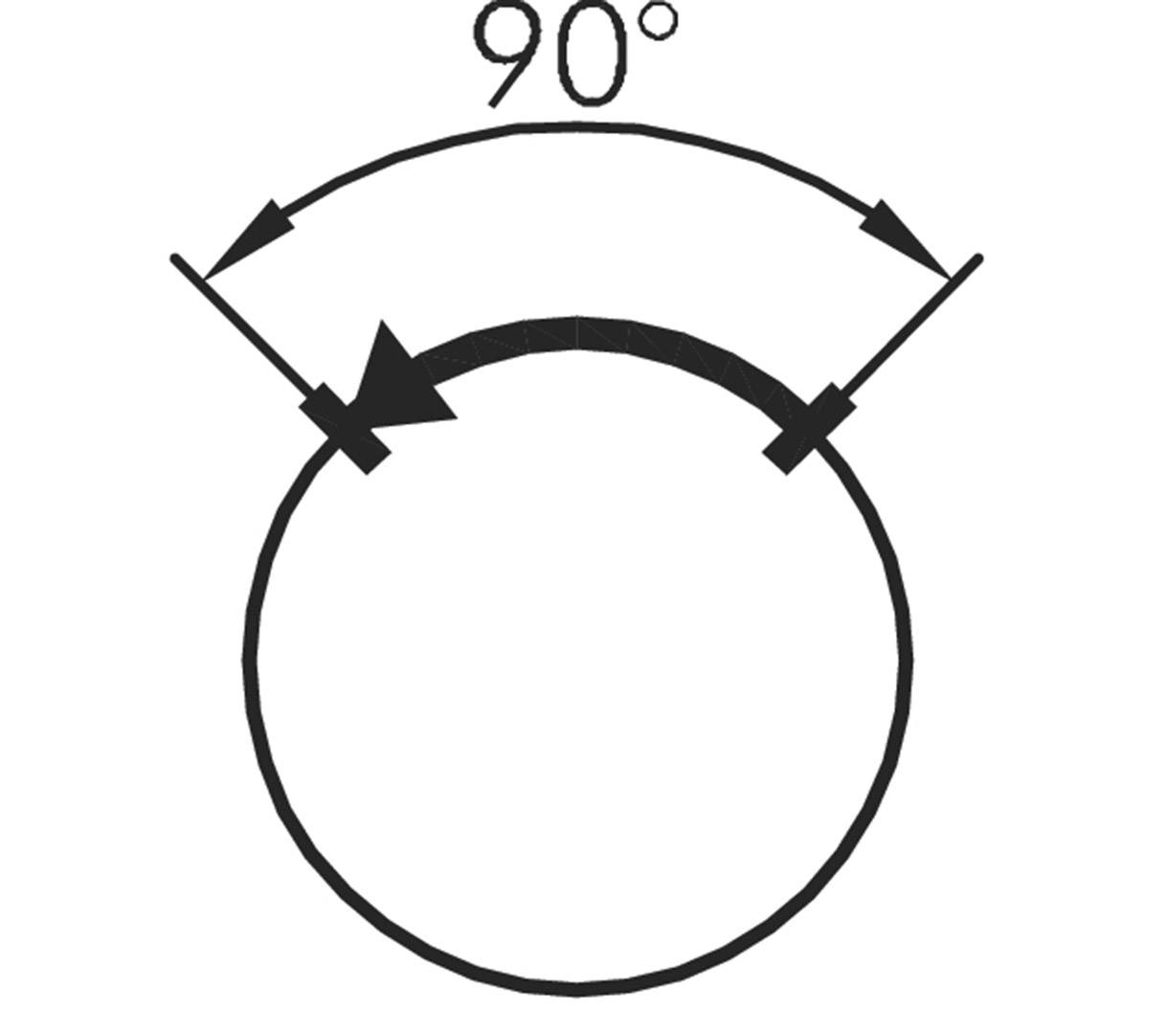

Een cirkel met een gemarkeerd 90-graads segment dat een kwartcirkel aanduidt.

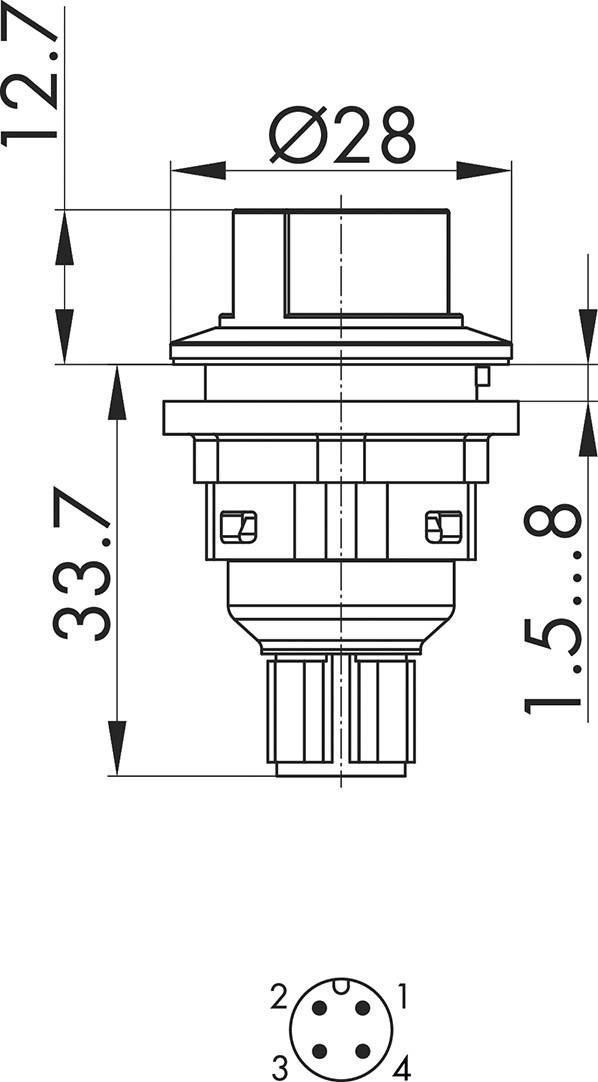

Technische tekening van een ronde schakelaar met afmetingen: diameter 28 mm, totale lengte 33,7 mm, inbouwdiepte 12,7 mm.

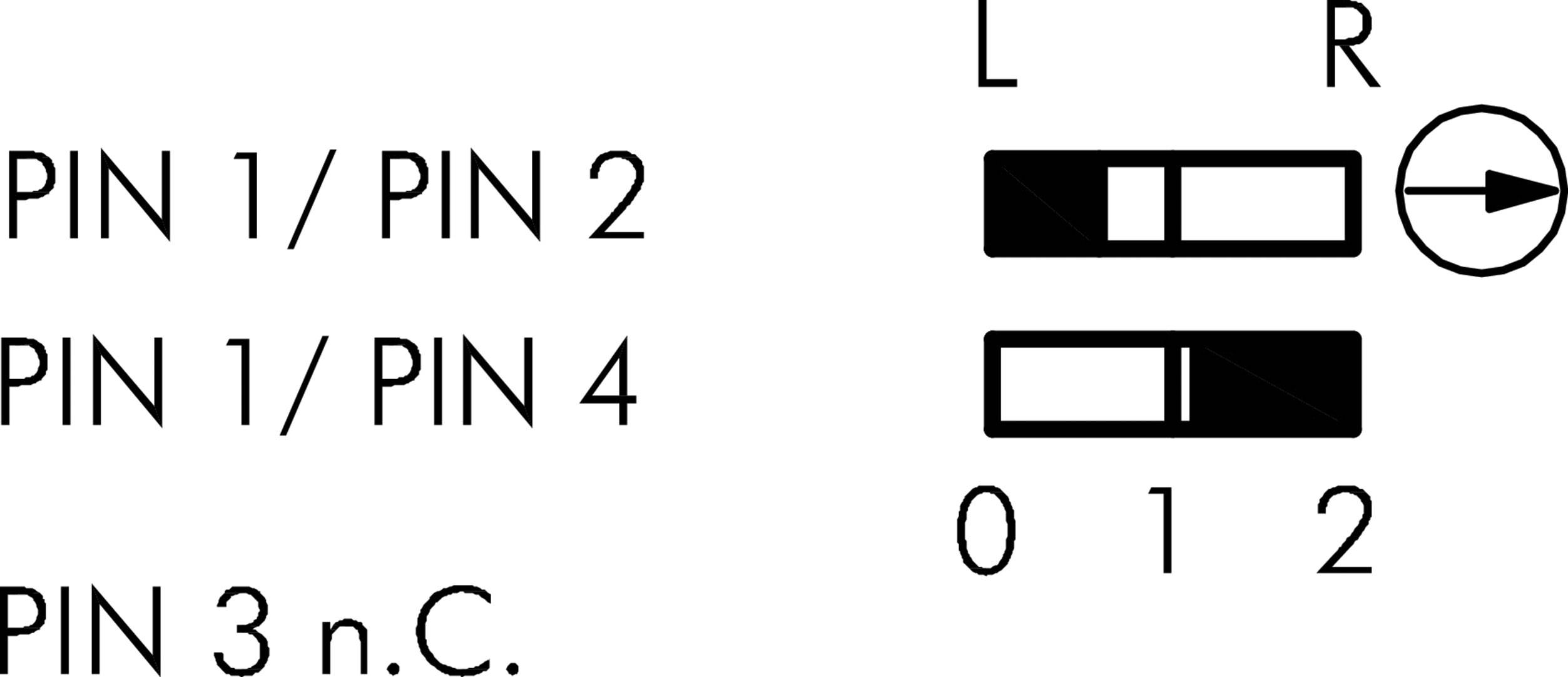

'PIN 1/PIN 2' en 'PIN 1/PIN 4' beschrijven verbindingen. Symbolen ernaast tonen schuifschakelaars. 'PIN 3 n.C.' betekent 'niet verbonden'.

1/6

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 40,49 / Stuk)

€ 40,49

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

"Schlegel keuzetoets SSWSTAOI_C008 1 st."

Extra services en acties

Technische specificaties

Beschermingsklasse II (dubbele isolatie)
Verlichting: nee
Beschrijfbaar: nee
Frontframe: zwart
Vorm: rond

Soortnaam: Keuzetoets

Bijzonderheden: Met draaischakelaar

Soort verlichting: Zonder verlichting

Actuator type: Handmatig
Draaischakelaar

Kleur (specifiek): Zwart

Kleur behuizing: Zwart

Aansluiting: M12-stekker

Functie: Moment

: 1x NC
1x NO

Mechanische levensduur: 1.000.000

Elektrische levensduur: 1.000.000

Inbouw-Ø: 22.3 mm

: IP65
IP67

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelspanning: 50 V DC/AC

Schakelstroom (max.): 4 A

: 46.4 mm

Breedte: 28 mm

Hoogte: 28 mm

Geschikt voor: Serie: SHORTRON ® connect

Inhoud: 1 stuk(s)

Afm.: (l x b x h) 46.4 x 28 x 28 mm

Conform RoHS: Ja

Type: SSWSTAOI_C008
