Schlegel STOI_M01 Druktoets Moment IP65, IP67 1 stuk(s) Piece

'Ronde zilveren drukknop met gegolfd bevestigingsoog en wit oppervlak, geschikt voor elektronische toepassingen.'

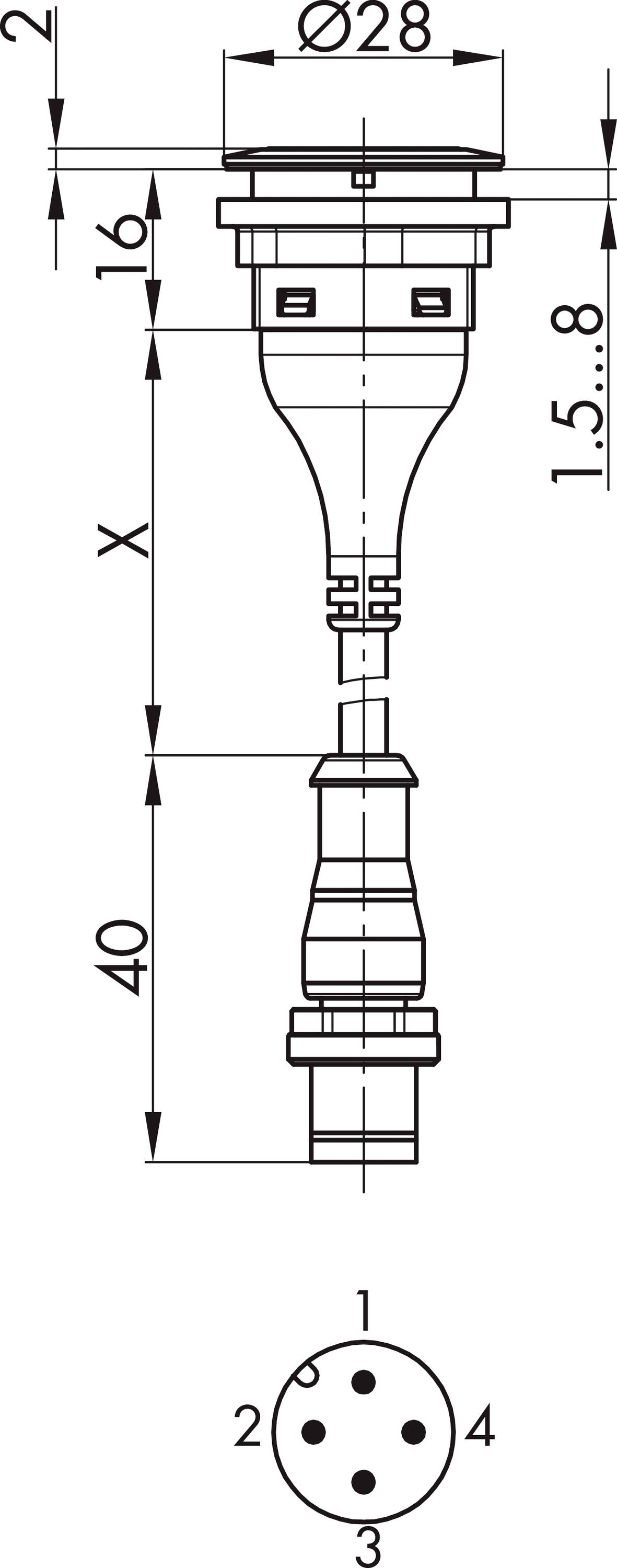

'Technische tekening van een connector, zij- en onderaanzicht. Bovenaanzicht toont diameter van 28 mm, totale lengte 58 mm, lengtemarkering bij 16 mm en 40 mm, alsmede 4-polige aansluitconfiguratie onderaan.'

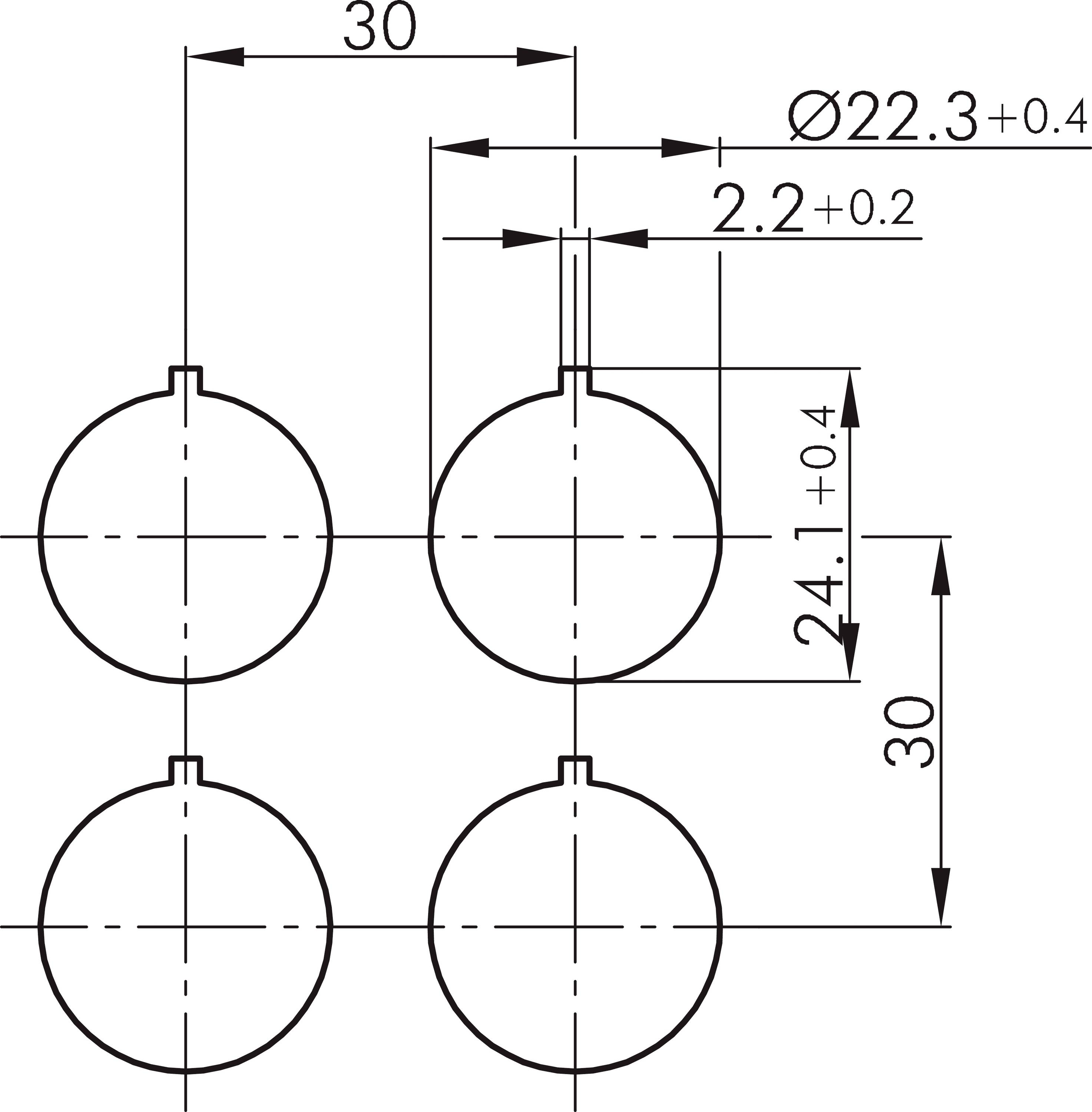

Een technische tekening toont vier cirkels in een vierkante configuratie met de volgende afmetingen: diameter 22,3 mm, tussenruimte 30 mm, verticale uitlijning 24,1 mm.

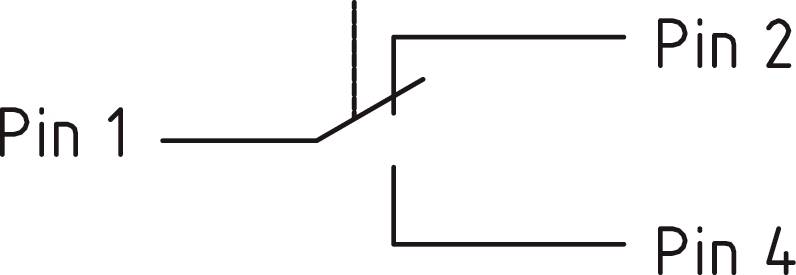

Een eenvoudige elektrische schakeling toont een verbinding tussen Pin 1 en Pin 2 en Pin 4, zonder complexe componenten of labels.

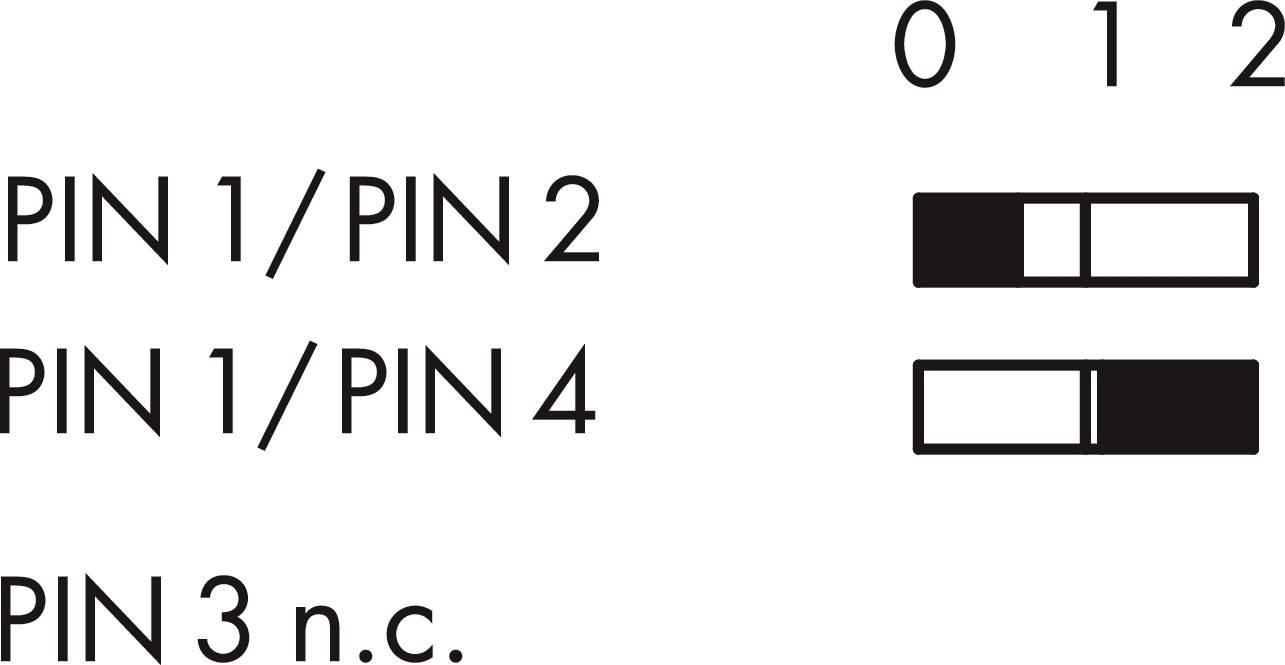

'PIN 1/PIN 2' is verbonden bij 0 en 1, 'PIN 1/PIN 4' bij 2; 'PIN 3 n.c.' blijft onverbonden.
1/5
Afbeelding vergelijkbaar
Verpakkingswijze
Piece
Soortnaam
Druktoets
Soort verlichting
Zonder verlichting
Contactsoort
1x NO
1x NC
Aansluiting
M12-stekker
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Onbekende levertijd
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 52,88
3
3% = € 5,13
€ 51,17
5
5% = € 12,00
€ 50,48
10
5% = € 28,60
€ 50,02
25
6% = € 84,50
€ 49,50
Staffelprijzen zijn afhankelijk van de verkoper
Aantal
Totaal (€ 52,88 / Stuk)
€ 52,88
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

Schlegel Druktoets

  • Beschermingsklasse: IP65, IP67
  • Schakelaar/toets kenmerken: Met aansluitkabel

Technische specificaties

  • Rubriek: Drukknop
  • Serie: SHORTRON ®-M12
  • Beschermingsklasse IP65 / IP67 (van achter IP65)
  • Verlichting: nee
  • Beschrijfbaar: Ja
  • Contactmateriaal: AgNi
  • Normen: En 60947-5-1, en 61058-1
  • Contacttype: 1Ö + 1S
  • Aansluitmethode: M12 4-polig Met PUR-kabel, A-gecodeerd; lengte 25 cm; draden 4 x 0,34 mmm (AWG22)
  • Schakelfunctie: Tastfunctie
  • Slag: 2,3 mm
  • Geforceerde opening: Conform EN60947-5-1, aanh. K
  • Elektrische levensduur: 1 Mio. Schakelcycli DC13: Max. 100.000
  • Mechanische levensduur: 1 Mio. Schakelcycli
  • Inbouwopening: Ø 22,3 mm
  • Kabellengte (X): 250±30 mm
  • Frontframe: Zilverkleurig
  • Bedrijfstemperatuur: -25 °C... 70°C
  • Opslagtemperatuur: -40°C... 80 °C
  • Vorm: rond

Piece

Soortnaam

Druktoets

Bijzonderheden

Met aansluitkabel

Kleur behuizing/knop

Zilver

Functie

Moment

Uitvoering

Beschrijfbaar

Soort verlichting

Zonder verlichting

1x NO

1x NC

Contactmateriaal

AgNi

Aansluiting

M12-stekker

Min. temperatuur

-40 °C

Vorm

Rond

Max. temperatuur

+80 °C

25 cm

Mechanische levensduur

1 Mio Schakelcycli

Inbouw-Ø

22.3 mm

Elektrische levensduur

1 Mio Schakelcycli DC13: Max. 100.000

Frontplaatuitsnijding

22.3 mm

IP65

IP67

Inhoud

1 stuk(s)

Type

STOI_M01

Documenten en downloads

Datablad

Datablad 2865182 Schlegel STOI_M01 Druktoets Moment IP65, IP67 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2865182 Schlegel STOI_M01 Druktoets Moment IP65, IP67 1 stuk(s) Piece

Omschrijving

SHORTRON ®-M12 keuzetoets vergrendelend 1Ö+1S+kabel kabellengte 25 CM aangegoten

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Bij "Schakelpositie" geven de haakjes aan dat het om een momentcontact gaat (niet-vastklikkend ofwel tiptoets).
