Schlegel SVASSA13II_C009 SVASSA13II_C009 Sleutelknop Met draaischakelaar Handmatig, Sleutel 1 stuk(s)

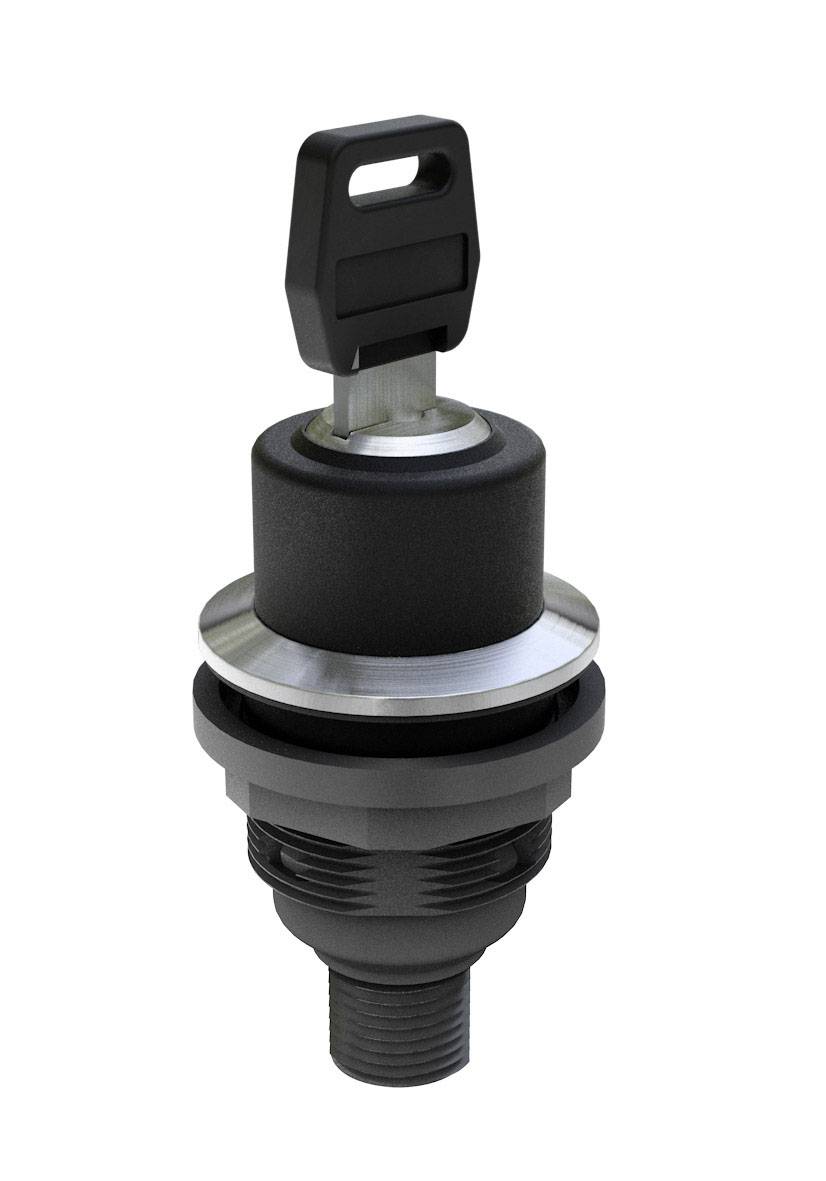

Een metalen sluitingsmechanisme met een zwarte sleutel erin gestoken. De cilinder is zilverkleurig, omgeven door zwarte kunststof en metalen ringen.

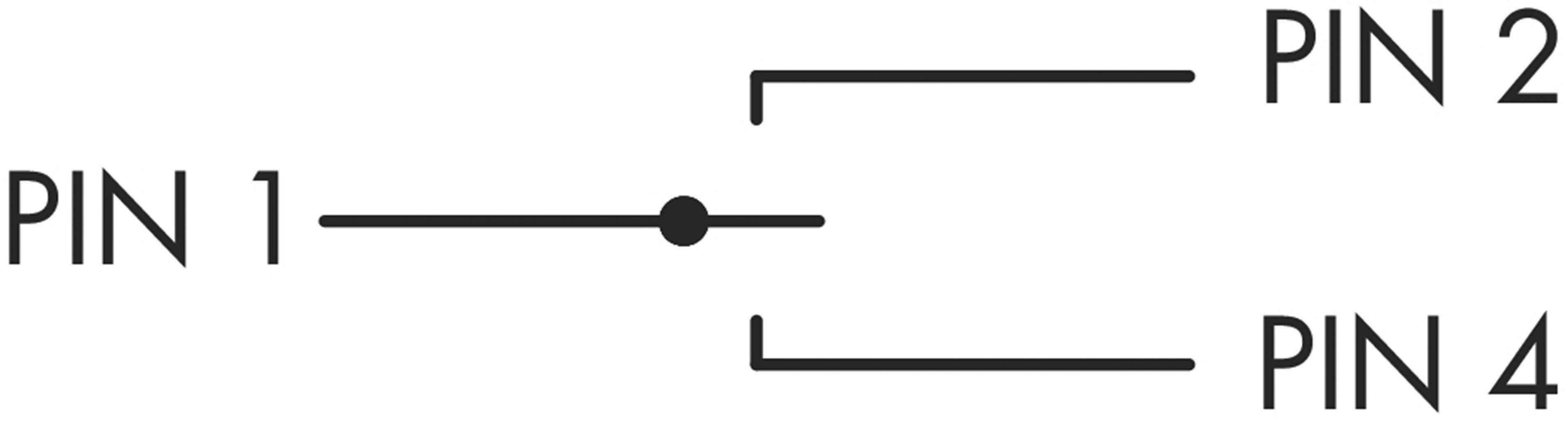

'PIN 1' is verbonden met 'PIN 2' en 'PIN 4', weergegeven door een lijn en twee aftakkingen. Schema van een elektrisch schakelschema.
'PIN 1' is verbonden met 'PIN 2' en 'PIN 4', diagram toont een elektrische verbinding.

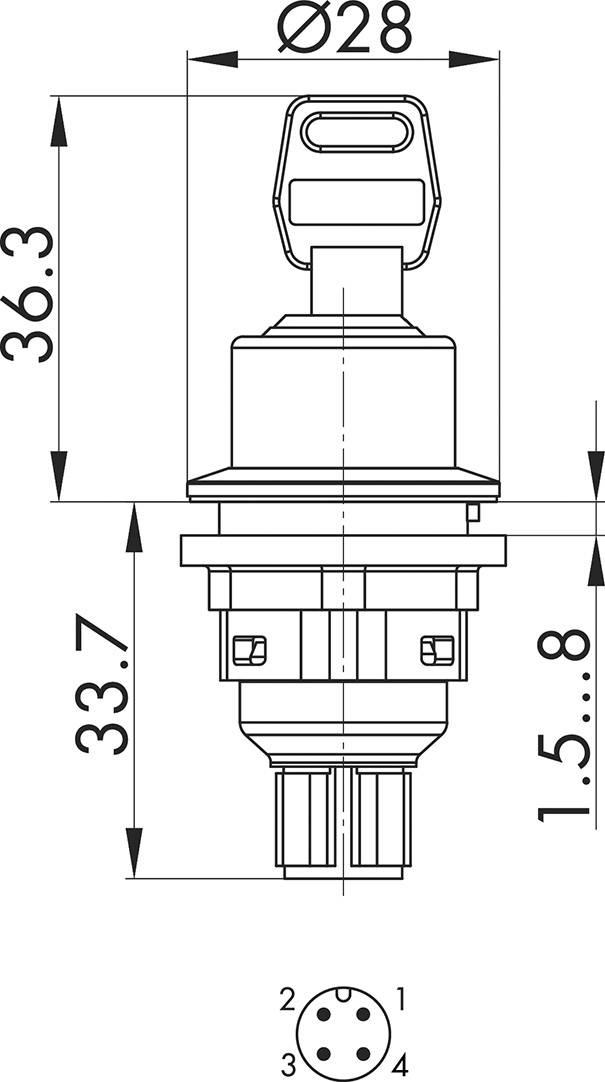

Technische tekening van een schakelaar met afmetingen: 36,3 mm hoogte, 28 mm diameter. Toont pin-configuratie onderaan.

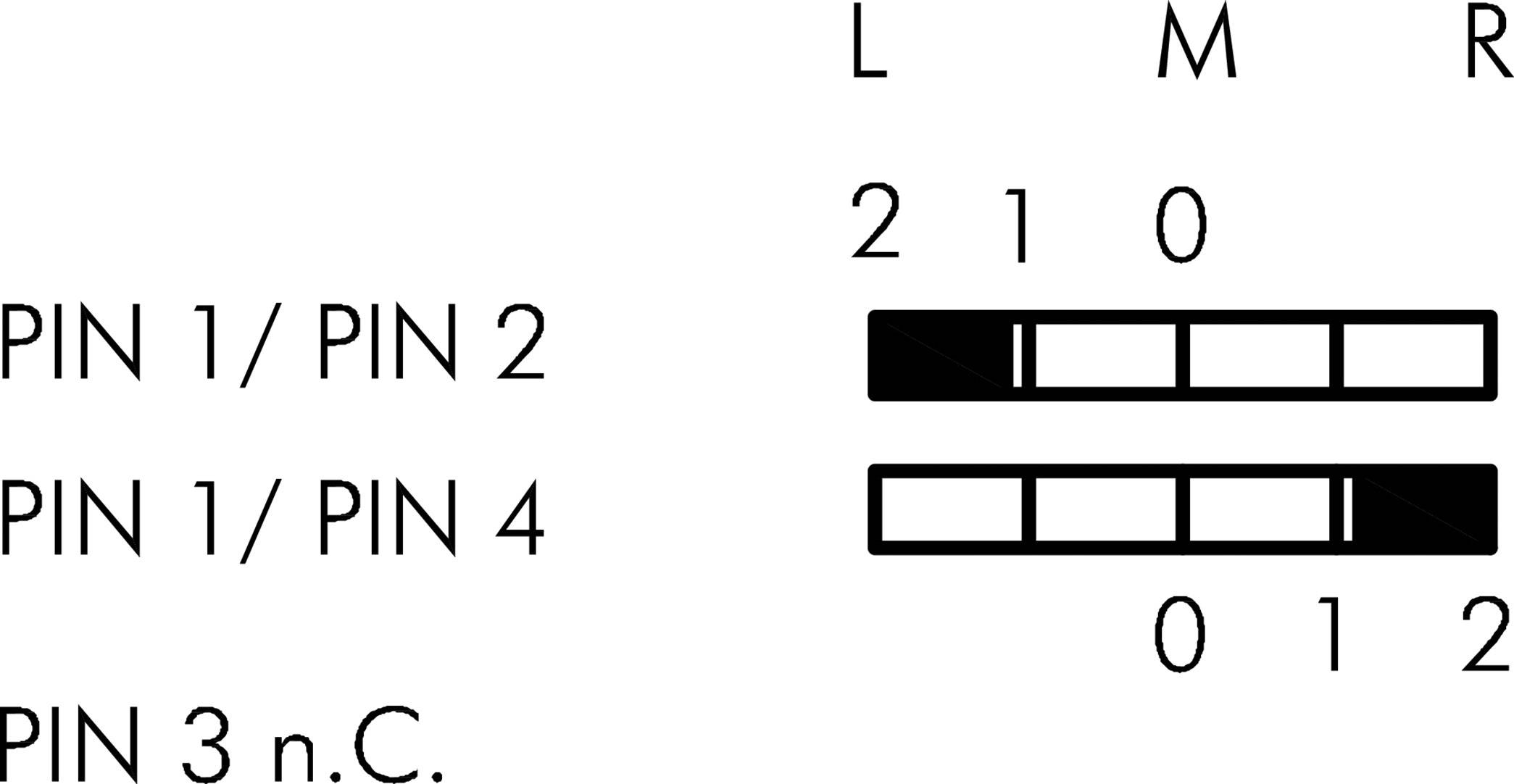

PIN-Diagram: Bovenste grafiek toont de verbinding van PIN 1/2 met markering L, M, R. Onderste grafiek toont PIN 1/4 met n.C. bij PIN 3.

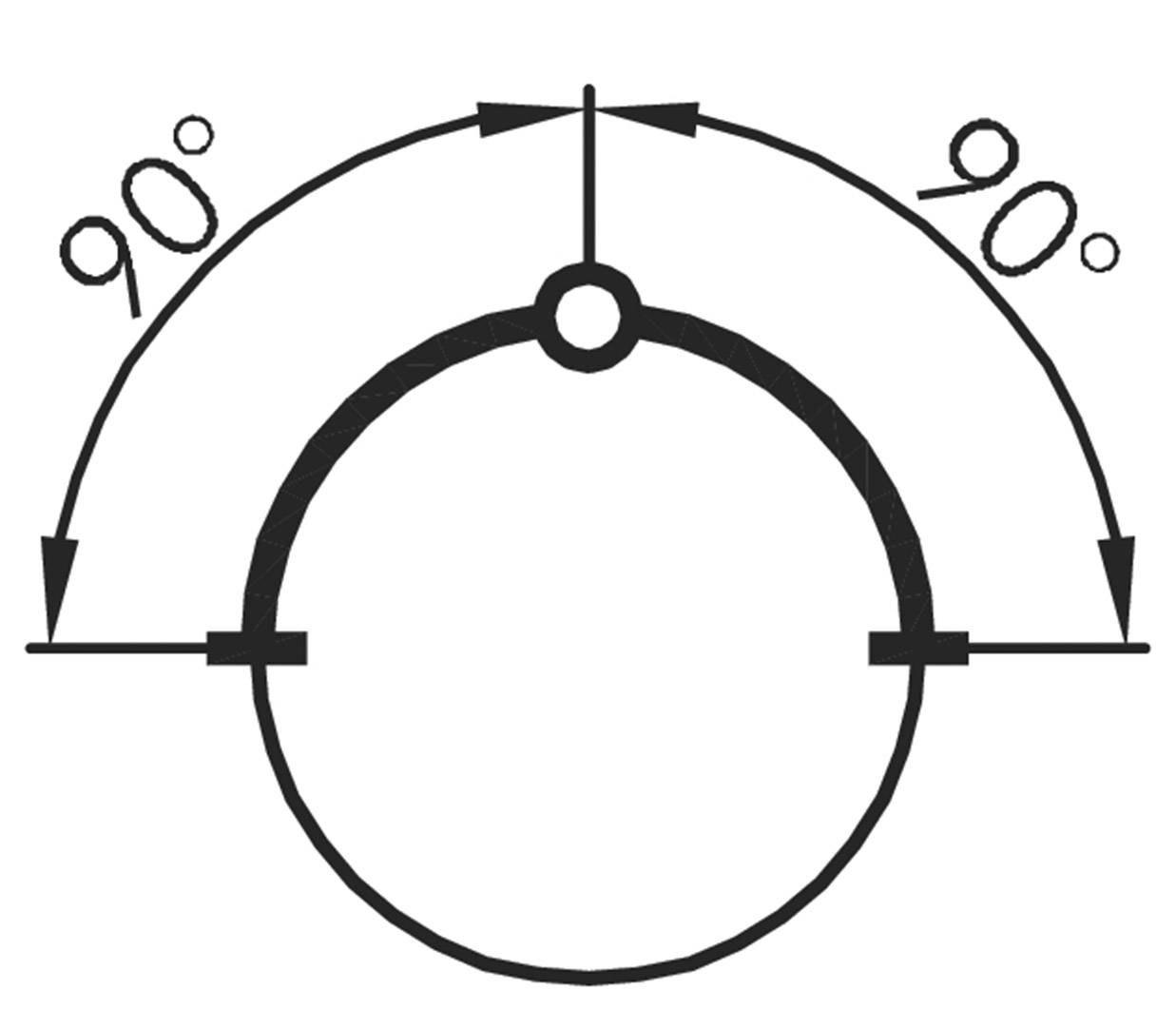

Diagram van een cirkel met twee 90-graad-pijlen aan de bovenkant die de hoekbogen aangeven. De pijlen wijzen naar buiten.
1/6
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Onbekende levertijd
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 61,15
3
3% = € 5,10
€ 59,45
5
4% = € 11,85
€ 58,78
10
5% = € 28,30
€ 58,32
25
5% = € 83,25
€ 57,82
Staffelprijzen zijn afhankelijk van de verkoper
Aantal
Totaal (€ 61,15 / Stuk)
€ 61,15
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

"Schlegel sleutel toets SVASSA13II_C009 1 st."

Extra services en acties

Technische specificaties

  • Beschermingsklasse II (dubbele isolatie)
  • Verlichting: nee
  • Beschrijfbaar: nee
  • Frontframe: roestvrij staal, glanzend
  • Vorm: rond
Soortnaam

Sleutelknop

Bijzonderheden

Met draaischakelaar

Soort verlichting

Zonder verlichting

Actuator type

Handmatig

Sleutel

Aansluiting

M12-stekker

Functie

Continu

2x NO

Mechanische levensduur

30000

Elektrische levensduur

30000

Inbouw-Ø

22.3 mm

IP65

IP67

Min. temperatuur

-25 °C

Max. temperatuur

+70 °C

Schakelspanning

50 V DC/AC

Schakelstroom (max.)

4 A

70 mm

Breedte

28 mm

Hoogte

28 mm

Geschikt voor

Serie: SHORTRON ® connect

Inhoud

1 stuk(s)

Afm.

(l x b x h) 70 x 28 x 28 mm

Conform RoHS

Ja

Type

SVASSA13II_C009

Documenten en downloads

Datablad

Datablad 2238633 Schlegel SVASSA13II_C009 SVASSA13II_C009 Sleutelknop Met draaischakelaar Handmatig, Sleutel 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2238633 Schlegel SVASSA13II_C009 SVASSA13II_C009 Sleutelknop Met draaischakelaar Handmatig, Sleutel 1 stuk(s)
