Name: Schlegel SVASTBII_C009 SVASTBII_C009 Keuzetoets Met draaischakelaar, Glimmend, Metalen frontring Handmatig, Draaischakel
Brand: Schlegel
SKU: 2238612
Availability: BackOrder

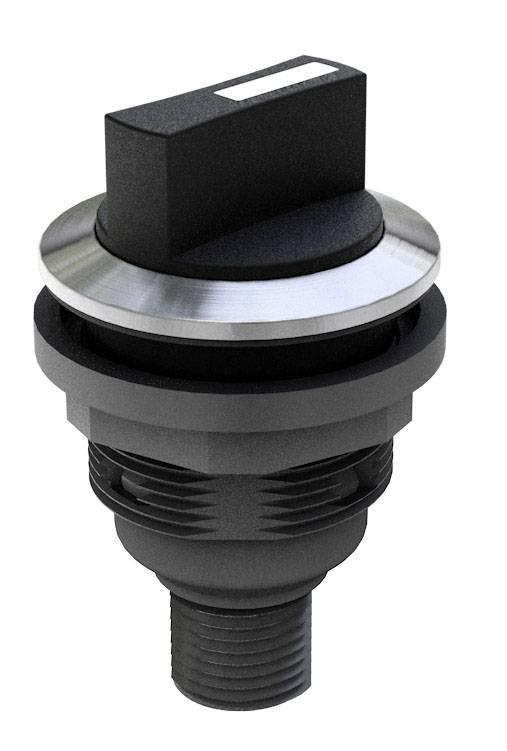

Elektronische draaiknop met zwarte greep en metalen ring, gebruikt voor het bedienen van apparaten of systemen.

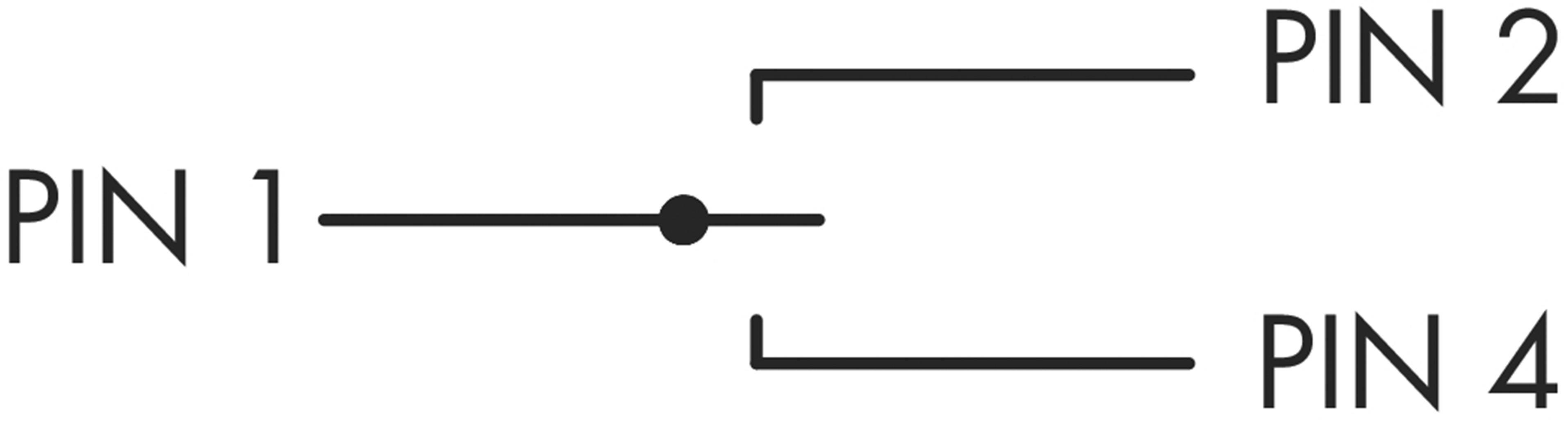

Schematische weergave van een tweepolige schakelaar: PIN 1 verbonden met PIN 2 of PIN 4. Hoofdcontact op PIN 1.

Schakelschema van een sleepcontact: PIN 1 is verbonden met een contactschakelaar, PIN 2 en PIN 4 worden daarvan geschakeld.

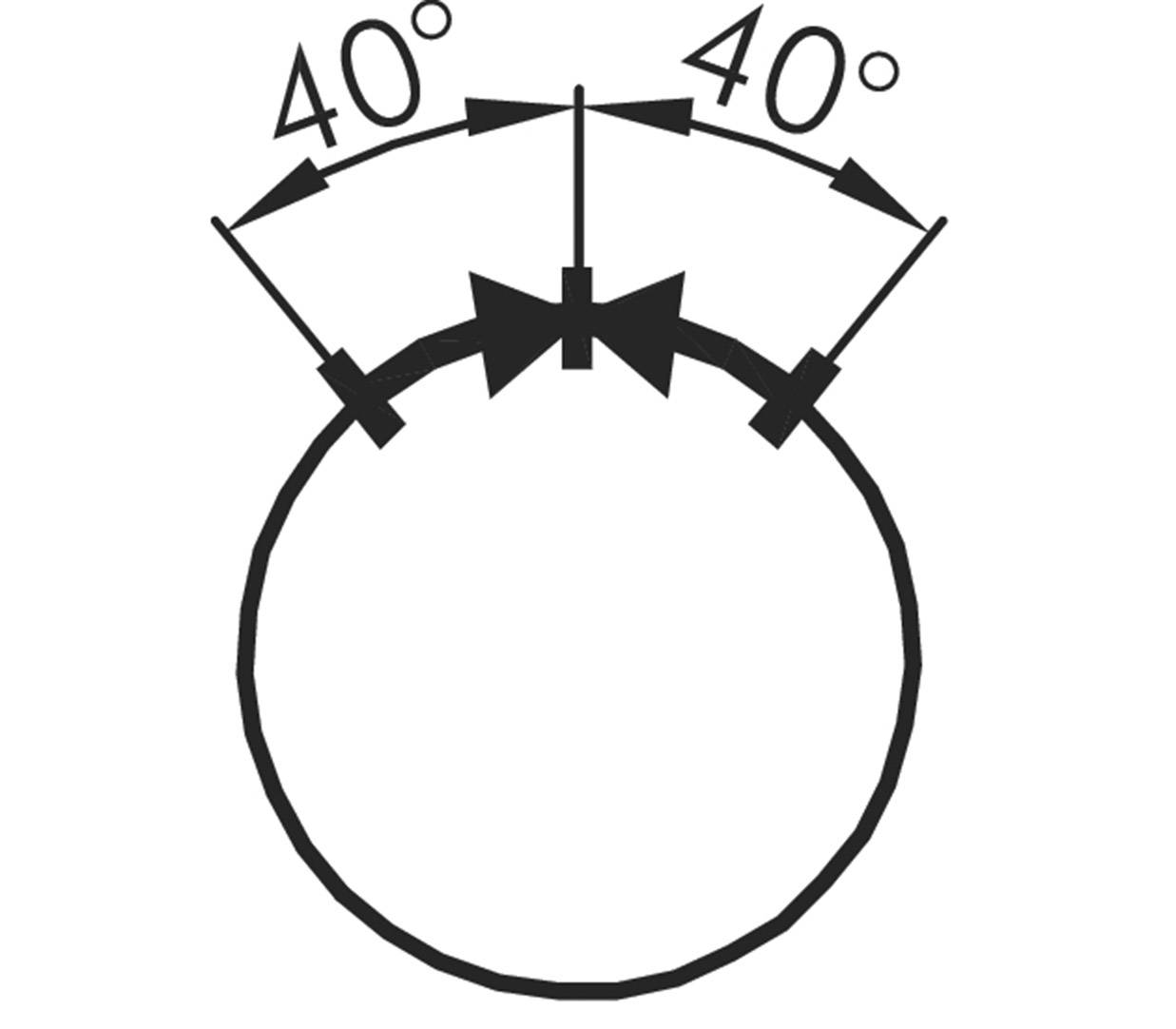

Diagram toont twee even grote hoeken van 40 graden, die uitgaan van het middelpunt van een cirkel. Toont symmetrie.

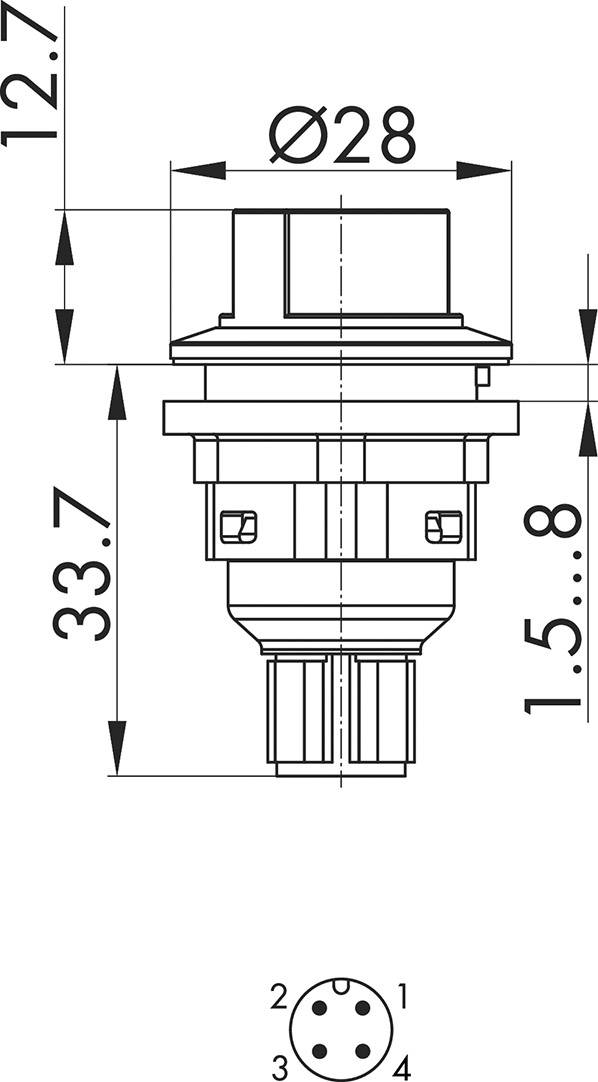

Technische tekening van een ronde schakelaar met een diameter van 28 mm en een diepte van 33,7 mm. Bevat aansluitingsaanzicht met pin-nummers.

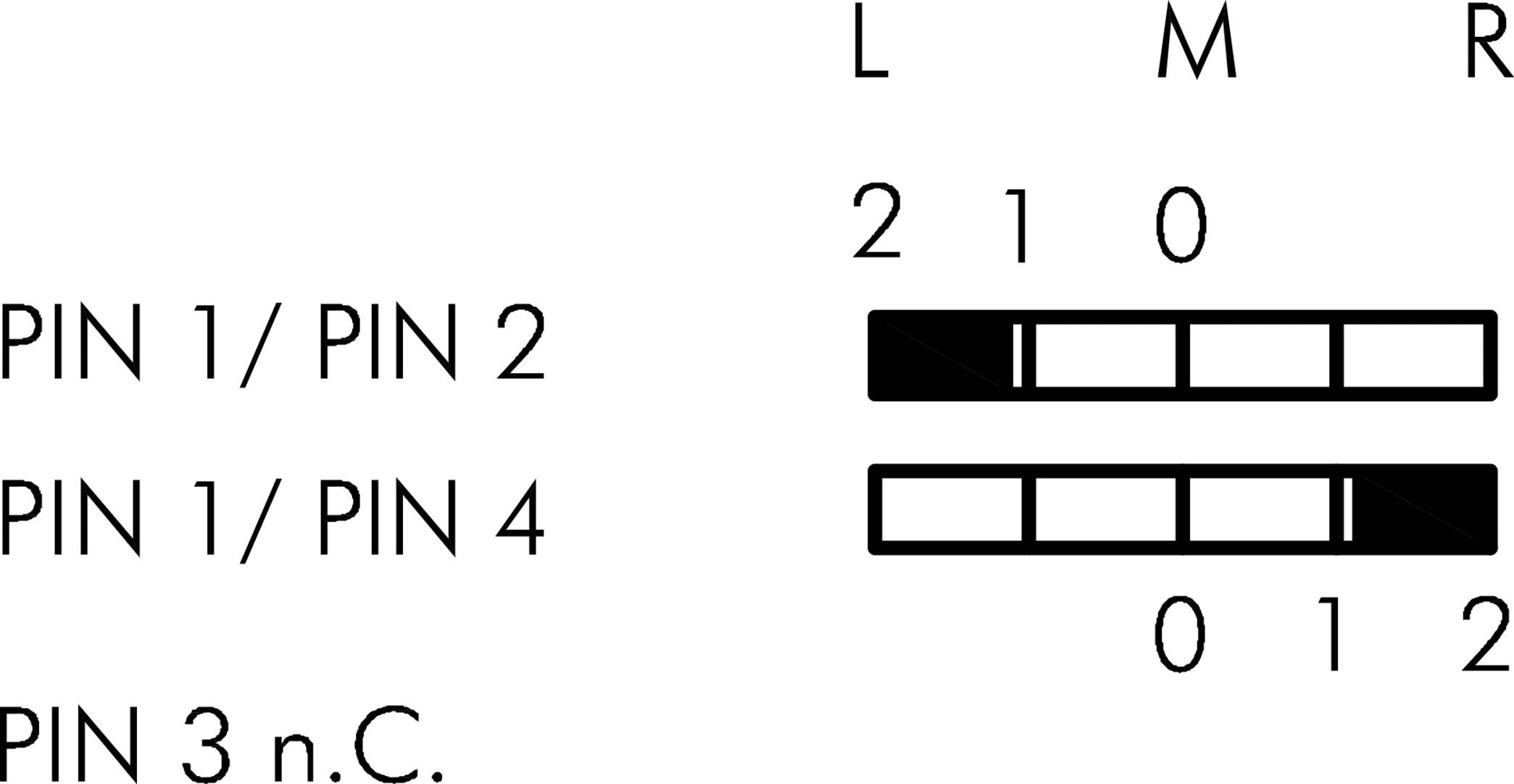

Diagram toont drie audio-pinnen en hun bezetting: PIN 1/2 en 1/4 als hefboom, PIN 3 niet aangesloten. Zijden: Links (L), Midden (M), Rechts (R).

1/6

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 49,58 / Stuk)

€ 49,58

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

"Schlegel keuzetoets SVASTBII_C009 1 st."

Extra services en acties

Technische specificaties

Beschermingsklasse II (dubbele isolatie)
Verlichting: nee
Beschrijfbaar: nee
Frontframe: roestvrij staal, glanzend
Vorm: rond

Soortnaam: Keuzetoets

Bijzonderheden: Met draaischakelaar
Glimmend
Metalen frontring

Soort verlichting: Zonder verlichting

Actuator type: Handmatig
Draaischakelaar

Aansluiting: M12-stekker

Functie: Moment

: 2x NO

Mechanische levensduur: 1.000.000

Elektrische levensduur: 1.000.000

Inbouw-Ø: 22.3 mm

: IP65
IP67

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelspanning: 50 V DC/AC

Schakelstroom (max.): 4 A

: 46.4 mm

Breedte: 28 mm

Hoogte: 28 mm

Geschikt voor: Serie: SHORTRON ® connect

Inhoud: 1 stuk(s)

Afm.: (l x b x h) 46.4 x 28 x 28 mm

Conform RoHS: Ja

Type: SVASTBII_C009

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Functie

Soort verlichting

Schlegel JRGSTA JRGSTA Keuzetoets Handmatig, Draaischakelaar Antraciet 1 stuk(s)

Artikelnummer:2238345

Onbekende levertijd

Conrad Electronic

Moment

Zonder verlichting

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,04^*

Schlegel JRGSTB JRGSTB Keuzetoets Handmatig, Draaischakelaar 1 stuk(s)

Artikelnummer:2238346

Onbekende levertijd

Conrad Electronic

Moment

Zonder verlichting

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,04^*

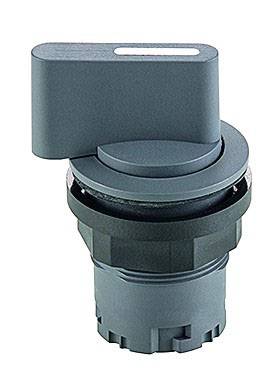

Schlegel JRGWA JRGWA Keuzetoets Met draaischakelaar Handmatig, Draaischakelaar Antraciet 1 stuk(s)

Artikelnummer:2238343

Onbekende levertijd

Conrad Electronic

Continu

Zonder verlichting

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,04^*

Schlegel JRGWB JRGWB Keuzetoets Met draaischakelaar Handmatig, Draaischakelaar 1 stuk(s)

Artikelnummer:2238344

Onbekende levertijd

Conrad Electronic

Continu

Zonder verlichting

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,04^*

Schlegel JRGWC JRGWC Keuzetoets Met draaischakelaar Handmatig, Draaischakelaar Grijs 1 stuk(s)

Artikelnummer:2238347

Onbekende levertijd

Conrad Electronic

Moment

Zonder verlichting

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,87^*

Schlegel JRMGSTA JRMGSTA Keuzetoets Handmatig, Draaischakelaar 1 stuk(s)

Artikelnummer:2238340

Onbekende levertijd

Conrad Electronic

Moment

Zonder verlichting

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,69^*

Schlegel JRMGSTB JRMGSTB Keuzetoets Met draaischakelaar Handmatig, Draaischakelaar 1 stuk(s)

Artikelnummer:2238341

Onbekende levertijd

Conrad Electronic

Moment

Zonder verlichting

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,69^*

Schlegel JRMGWA JRMGWA Keuzetoets Handmatig, Draaischakelaar 1 stuk(s)

Artikelnummer:2238338

Onbekende levertijd

Conrad Electronic

Continu

Zonder verlichting

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,69^*

Schlegel JRMGWB JRMGWB Keuzetoets Rond Handmatig, Draaischakelaar Antraciet 1 stuk(s) Piece

Artikelnummer:2238339

Onbekende levertijd

Conrad Electronic

Continu

Zonder verlichting

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,69^*

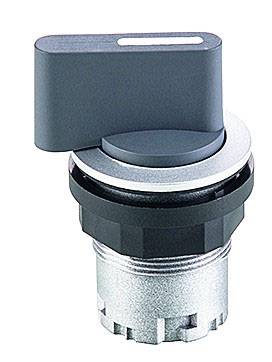

Schlegel JRMGWC JRMGWC Keuzetoets Met draaischakelaar Handmatig, Draaischakelaar Grijs 1 stuk(s)
