Name: Schlegel SWCII_C009 SWCII_C009 Keuzetoets Met draaischakelaar Handmatig, Draaischakelaar Zilver 1 stuk(s)
Brand: Schlegel
SKU: 2238621
Availability: BackOrder

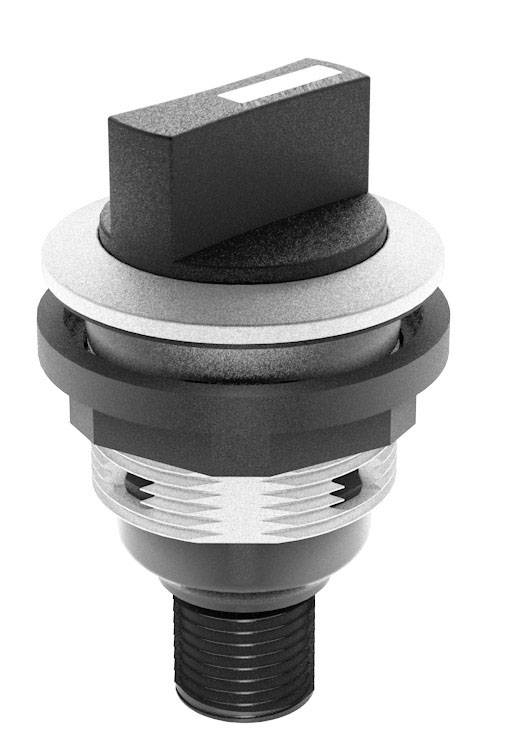

Een zwarte draaiknop met een cirkelvormige basis en ribbels, geschikt voor elektronische toepassingen.

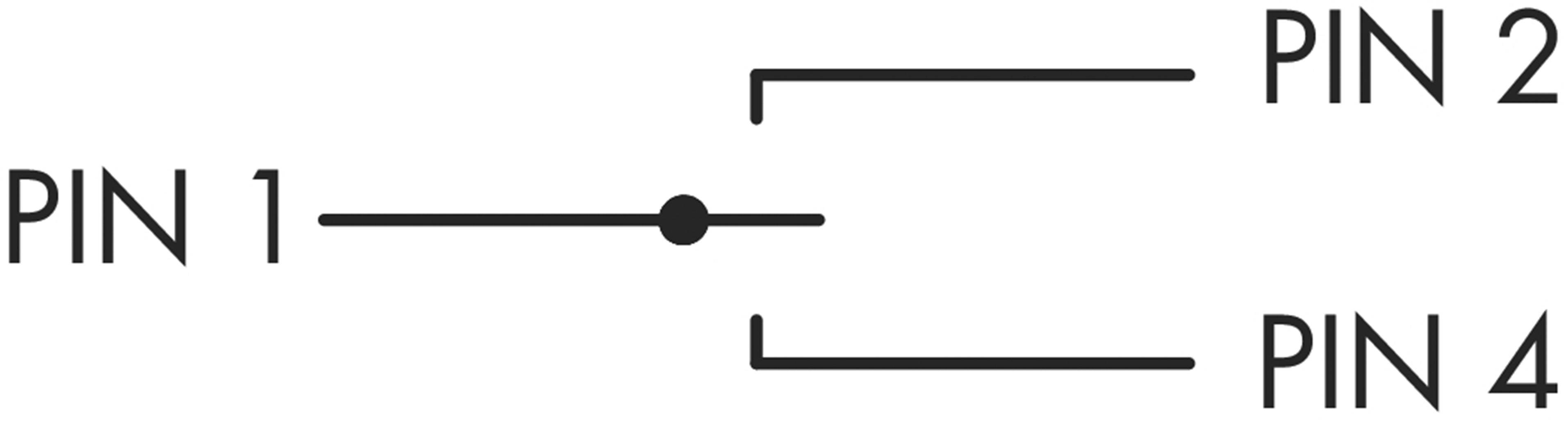

'PIN 1' is verbonden met een punt. Twee lijnen leiden naar 'PIN 2' en 'PIN 4'.

Aansluitschema toont de verbinding van pin 1 naar pin 2 en pin 4. Pin 1 is het startpunt, terwijl pin 2 en pin 4 parallel zijn aangesloten.

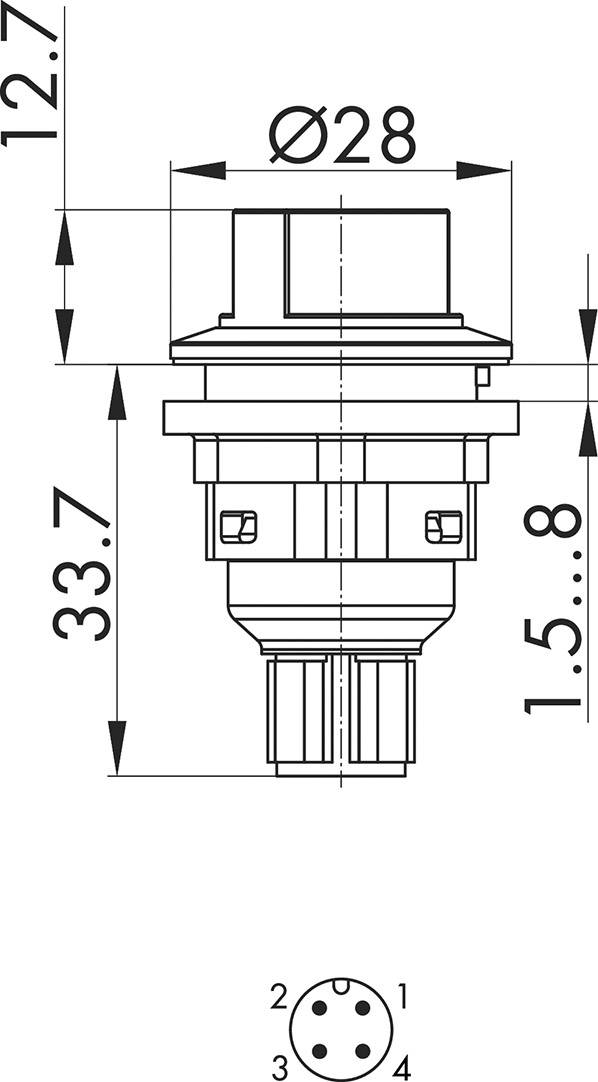

'Tekening van een elektrische draaischakelaar: diameter 28 mm, hoogte 33,7 mm. Pinbezetting onderaan afgebeeld. Hoogtemaat 12,7 mm.'

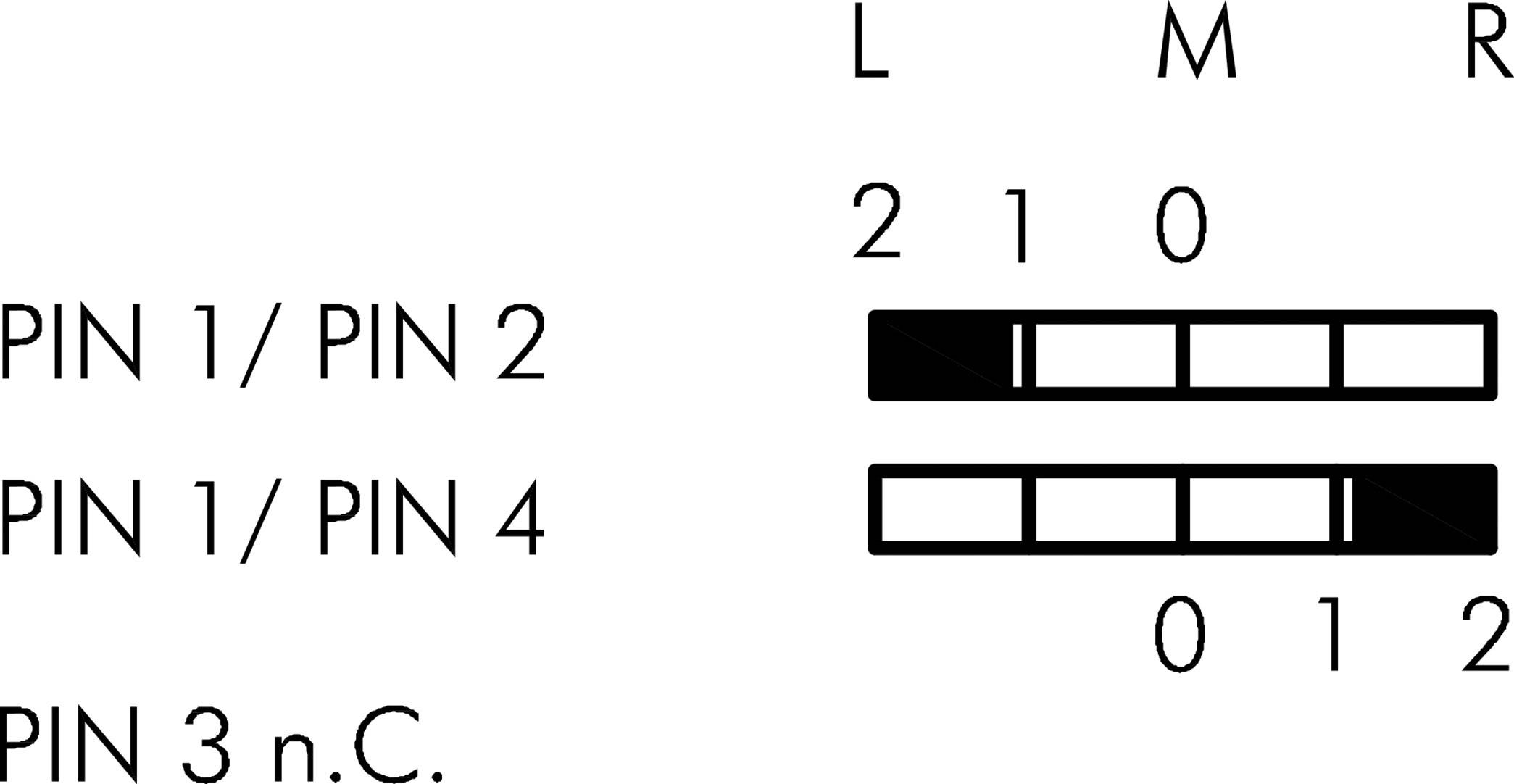

Diagram toont schakelaarpositie: 'L' voor PIN 1/2, 'M' voor PIN 1/4, 'R' voor PIN 3 niet aangesloten. Markeringen 0, 1, 2 voor posities.

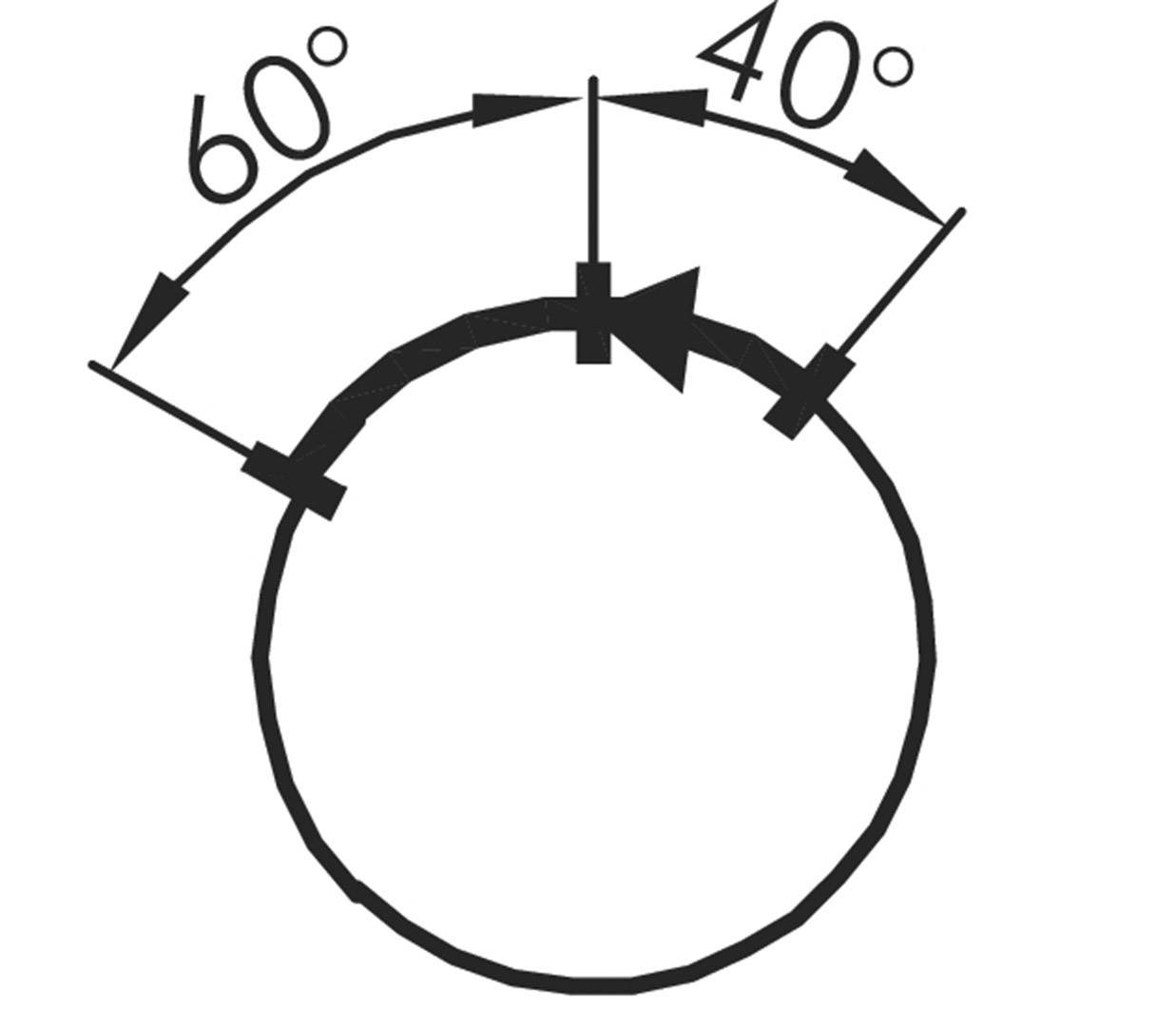

Cirkel met twee hoeken, 60° en 40°, gemarkeerd door pijlen.

1/6

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 44,62 / Stuk)

€ 44,62

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

"Schlegel keuzetoets SWCII_C009 1 st."

Extra services en acties

Technische specificaties

Beschermingsklasse II (dubbele isolatie)
Verlichting: nee
Beschrijfbaar: nee
Frontframe: zilverkleurig
Vorm: rond

Soortnaam: Keuzetoets

Bijzonderheden: Met draaischakelaar

Soort verlichting: Zonder verlichting

Actuator type: Handmatig
Draaischakelaar

Kleur (specifiek): Zilver

Aansluiting: M12-stekker

Functie: Moment
Continu

: 2x NO

Mechanische levensduur: 30000

Elektrische levensduur: 30000

Inbouw-Ø: 22.3 mm

: IP65
IP67

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelspanning: 50 V DC/AC

Schakelstroom (max.): 4 A

: 46.4 mm

Breedte: 28 mm

Hoogte: 28 mm

Geschikt voor: Serie: SHORTRON ® connect

Inhoud: 1 stuk(s)

Afm.: (l x b x h) 46.4 x 28 x 28 mm

Conform RoHS: Ja

Type: SWCII_C009
