Schneider Electric 56517 56517 Beschermingsrelais
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Beschermingsrelais
Type
56517
Meetingangen
Es misst über seinen zugehörigen Ringkernwandler den Erdschlussstrom in einer elektrischen Anlage.
Width
54
Function
For three-phase supply system
Datasheet (PDF)
Aantal
Totaal (€ 709,92 / Stuk)
€ 709,92
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Type
56517
- Soortnaam
Beschermingsrelais
- Meetingangen
Es misst über seinen zugehörigen Ringkernwandler den Erdschlussstrom in einer elektrischen Anlage.
54
For three-phase supply system
97 mm
74 mm
FALSE
FALSE
FALSE
Screw connection
4.5 s
0 s
AC
1
1
1
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2913606 Schneider Electric 56517 56517 Beschermingsrelais
Datablad 2913606 Schneider Electric 56517 56517 Beschermingsrelais
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2913606 Schneider Electric 56517 56517 Beschermingsrelais
Informatie
Informatie 2913606 Schneider Electric 56517 56517 Beschermingsrelais
Informatie 2913606 Schneider Electric 56517 56517 Beschermingsrelais
Omschrijving

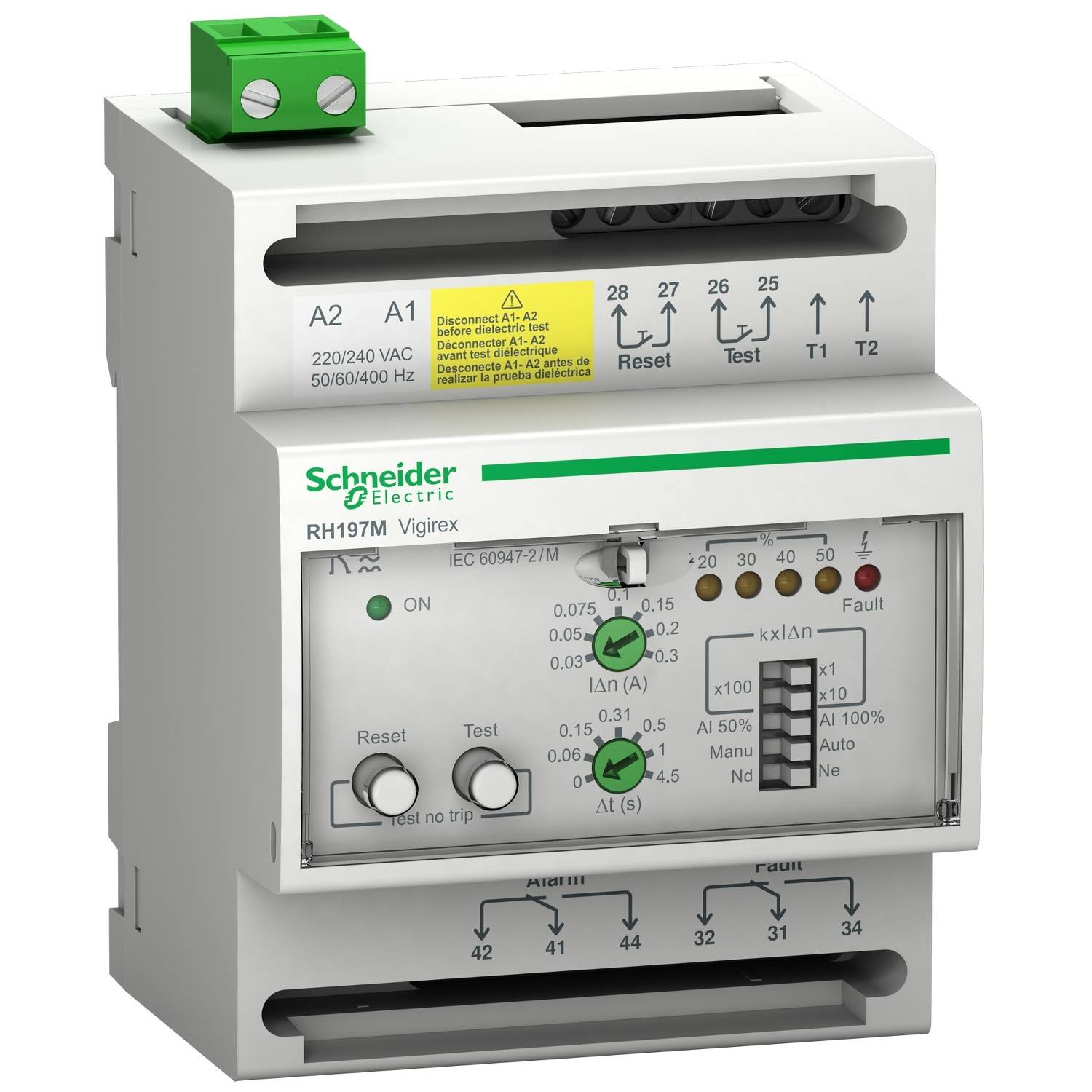

De VigiPacT RH197M is een storingsstroombeveiligingsrelais voor DIN-railmontage. Hij beschermt tegen direct of indirect contact met personen, brandgevaar en motoren. Het meet via zijn bijbehorende ringkernomvormer de aardlekstroom in een elektrische installatie. Hij activeert de bijbehorende veiligheidsschakelaar als de ingestelde foutstroom wordt overschreden. De bedrijfsspanning bedraagt 220/240 V AC 50/60 Hz. Het gaat om een aardlekbeschermingsklasse van type A. de stroomgevoeligheid kan met 19 drempelwaarden van 30 mA tot 30 A worden geselecteerd. De tijdvertraging kan met 7 instellingen van direct tot 4,5 s worden geselecteerd. Het alarm wordt via de dip-schakelaar op 50% of 100% van IDN ingesteld. Met een schakelaar kunt u kiezen tussen handmatige reset ter plaatse of automatische reset na een probleemoplossing. De bewaakte spanning van het verdeelsysteem bedraagt maximaal 1000 V AC 50/60/400Hz. Hij wordt op een DIN-rail in een schakelpaneel geïnstalleerd en heeft beschermingsklasse IP40. Hij moet met een compatibele Schneider Electric ringkern- of rechthoekige sensor van type A worden verbonden.
De teksten voor dit artikel zijn automatisch vertaald.
