Name: Schneider Electric Frequentieregelaar ATV950D22N4E 22 kW 3-fasig
Brand: Schneider Electric
SKU: 2914216
Availability: BackOrder

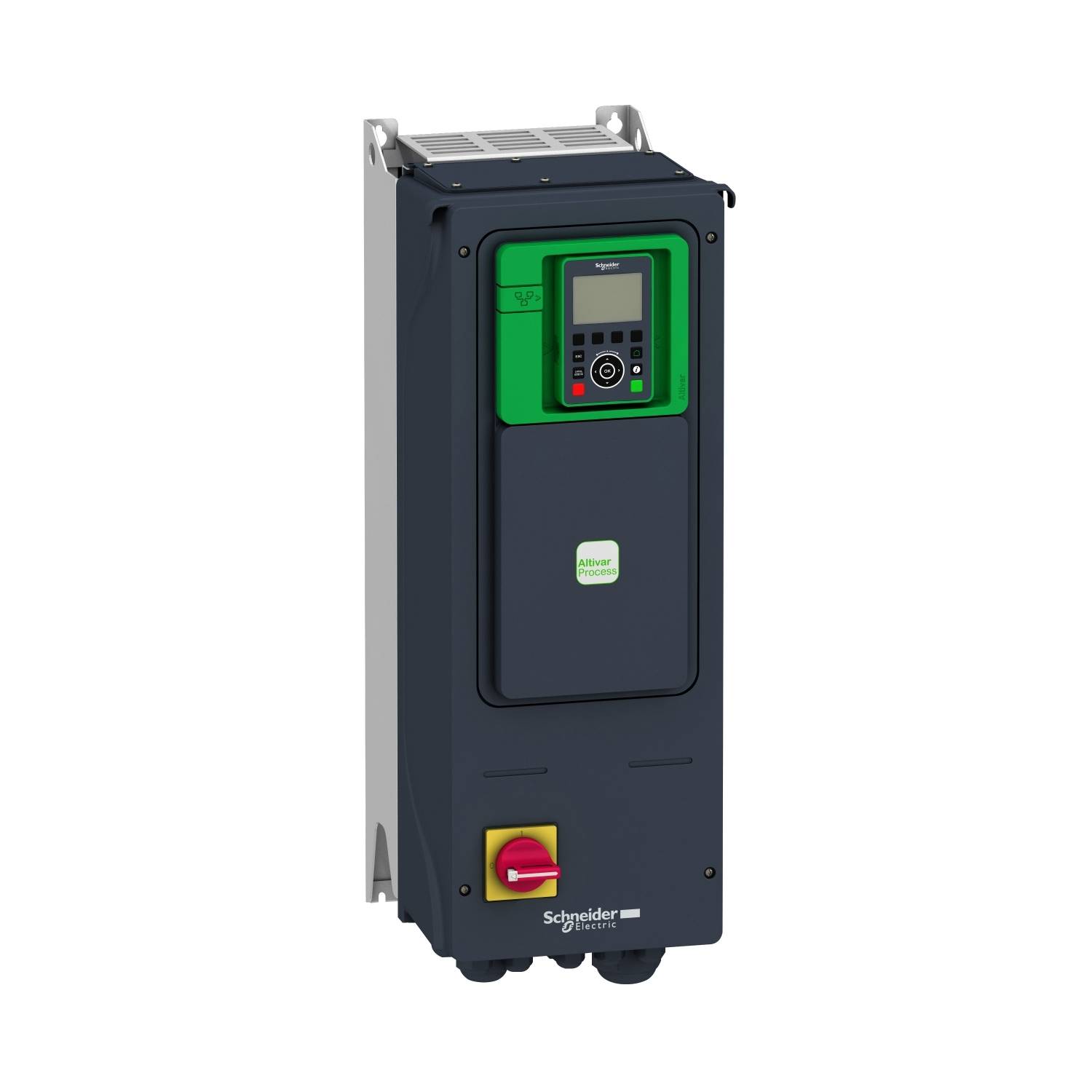

Industriefrequentieomvormer in donkergrijs behuizing met groen display en bedieningsknoppen, geschikt voor de besturing van elektromotoren.

Datasheet (PDF)

Leverbaar do. 29 okt.

Aantal

Stuk(s)

Totaal (€ 3.453,72 / Stuk)

€ 3.453,72

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Frequentieomvormer, ATV950, 22 kW, 400/480 V - met remmodule/schakelaar, IP55

Soortnaam: Frequentieregelaar

Uitgangsvermogen (max.): 22 kW

Net: 3-fasig

Diepte: 330 mm

Hoogte: 678 mm

Breedte: 264 mm

Type: ATV950D22N4E

Filterklasse: C2

Afm.: (b x h x d) 264 x 678 x 330 mm

Fabrikantnr.: ATV950D22N4E

: 264

: 678 mm

: 330 mm

: TRUE

: 8

: 1

: 3

: 2

: FALSE

: 0

: 0

: 0

: 3

: 0

: 0

: 0

: 0

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: IP55

: FALSE

: FALSE

: FALSE

: 50/60 Hz

: TRUE

: 0

: U converter

: 3

: 3

: FALSE

: TRUE

: TRUE

: 500 Hz

: 22 kW

: 22 kW

: 10 %

: 5 %

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 480 V

: 46.3 A

: FALSE

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2914216 Schneider Electric Frequentieregelaar ATV950D22N4E 22 kW 3-fasig

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2914216 Schneider Electric Frequentieregelaar ATV950D22N4E 22 kW 3-fasig

Informatie

Informatie 2914216 Schneider Electric Frequentieregelaar ATV950D22N4E 22 kW 3-fasig

Omschrijving

Altivar 900 Procesfrequentieomvormer - omvormer voor het bewegen van vaste lichamen en mechanieken, bijv. brekers, mixers, extruders, transportbanden, kranen. Beschermingsklasse IP 55 met lastscheidingsschakelaar Vario en geïntegreerd EMC-filter van categorie C2 of C3 - wandmontage. Frequentieomvormer ATV950, met remmodule/schakelaar. Afmetingen 264 x 678 x 330 mm, vermogen KW 22 kW. Voedingsspanning, driefasig 380 - 480 V 50/60 Hz. Uitgangsfrequentie 0,1-500 Hz. Overbelasting bij normaal bedrijf 120% voor 60 s, overbelasting in de modus hoge overbelasting 150% voor 60 s (bij declassing met een vermogensklasse). Besturingstypen asynchrone motoren, constant koppel, variabel koppel, geoptimaliseerde koppelmodus, synchrone motor PM, (permanente magneet) motor. Geïntegreerde webserver met directe toegang tot systeemconfiguratie en bewaking, eenvoudige master/slave-koppeling via Ethernet, met lastcompensatie. Toepassingsfuncties voor bijv. transportbanden of kranen. Continue en historische real-time metingen met klantspecifiek aanpasbare dashboards. Geïntegreerde veiligheidsfunctie STO (veilige startblokkering (Safe Torque Off) SIL3. Aantal geïntegreerde I/O analoge ingangen 2 analoge differentieelingangen, logische ingangen 8, relaisuitgangen 3, analoge uitgangen 2. Geïntegreerde communicatie Ethernet-gebaseerd (met 2 poorten, intern switcht) Modbus/TCP, Ethernet/IP. Seriële communicatie Modbus RS485-interface. Configuratie- en bedieningselementen decentraal grafische bedieningsterminal, geïntegreerde webserver, DTM (Device type Manager), SoMove-software. Optioneel I/O-uitbreidingskaarten, relaisuitgangskaarten. Optionele communicatiekaarten (CANopen Daisy Chain RJ45, Sub-D en schroefklemmen, ProfiNet, Profibus DP V1, EtherCAT en DeviceNet).
