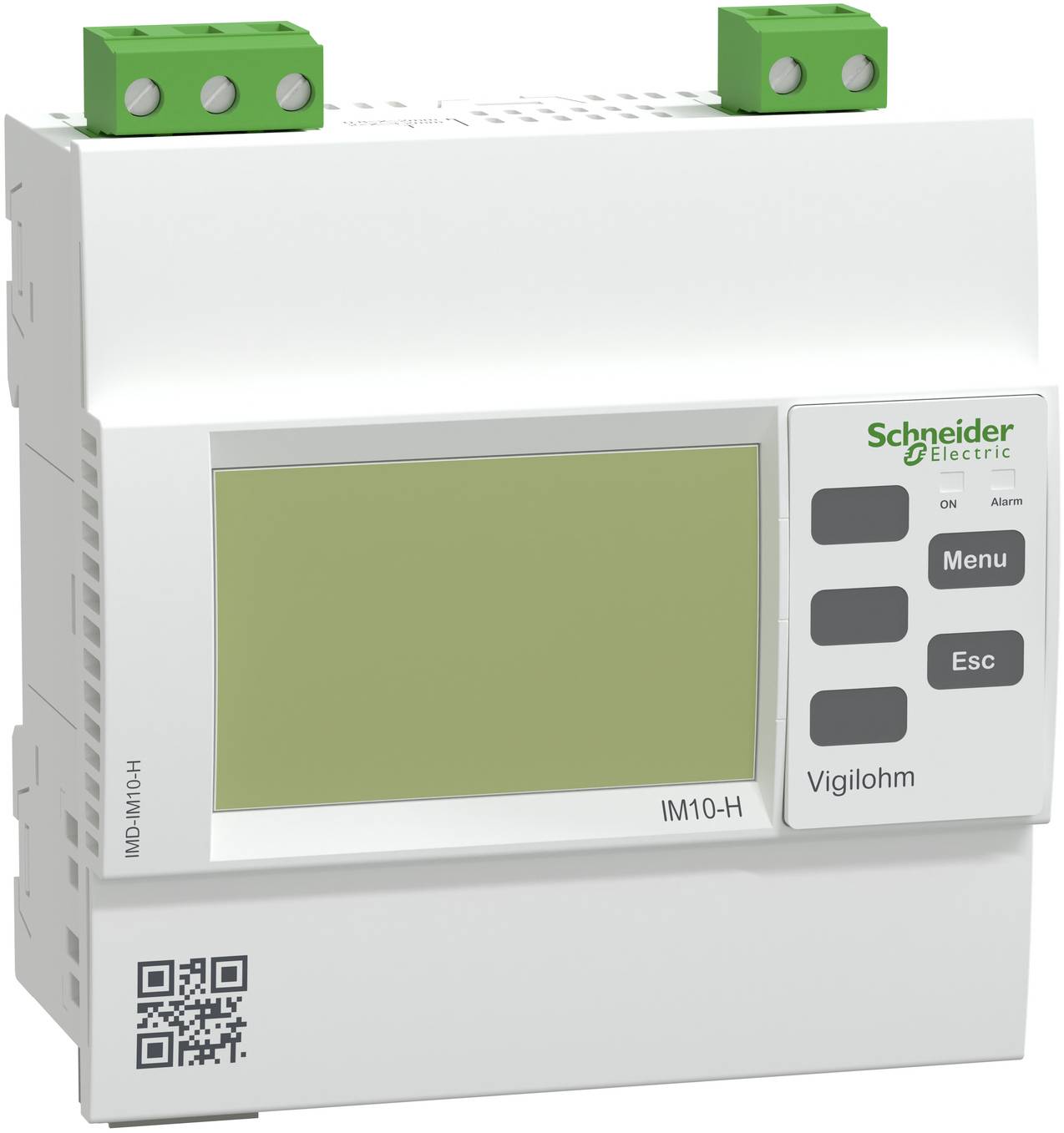

Schneider Electric IMD-IM10-H IMD-IM10-H Geïsoleerd bewakingsrelais

Dit apparaat maakt deel uit van de Vigilohm-serie, die is ontworpen voor het bewaken van ongeaarde voedingen (IT-systemen) volgens de installatie- en productnormen. Volgens de IEC-normen is het verplicht om IT-medische ruimten uit te rusten met Isolation monitoring Equipment (IMD). Dit apparaat is bedoeld voor het bewaken van AC-, DC- en ACDC-systemen voor medische IT-systemen. Het meet de weerstand van de netisolatie door een laagfrequente wisselstroom tussen het net en de aarde in te voeren. De configuratie wordt uitgevoerd volgens de medische normen vanaf de voorkant van het apparaat via het HMI-scherm. De instellingen hebben betrekking op isolatiealarmdrempels van 50 tot 500 kiloOhm. Het bewaakt netwerken tot 230 VAC, 230 VDC in de medische IT-architectuur. Het zwart-witscherm kan de isolatieweerstand weergeven van 100 ohm tot 10 megaohm. Autotest start automatisch om de 5 uur en indien nodig. Als de isolatieweerstand van het systeem onder de ingestelde drempel daalt, d.w.z. er is een aardaansluiting, wordt binnen 4 seconden via het IMD-uitgangsrelais een alarm geactiveerd. Zodra er geen storing meer wordt gedetecteerd, wordt het alarm gewist en keert het alarmrelais terug naar de normale toestand. Het apparaat kan van een 110VAC tot 230 VAC-bron of een 125 VDC tot 250 VDC worden gevoed, alle met een tolerantie van plus of min 15%. Dit product kan op een DIN-rail of vlak worden gemonteerd. Beschermingsgraad aan de voorzijde is IP52, aan de achterzijde IP20 en overspanningscategorie III.

De teksten voor dit artikel zijn automatisch vertaald.
