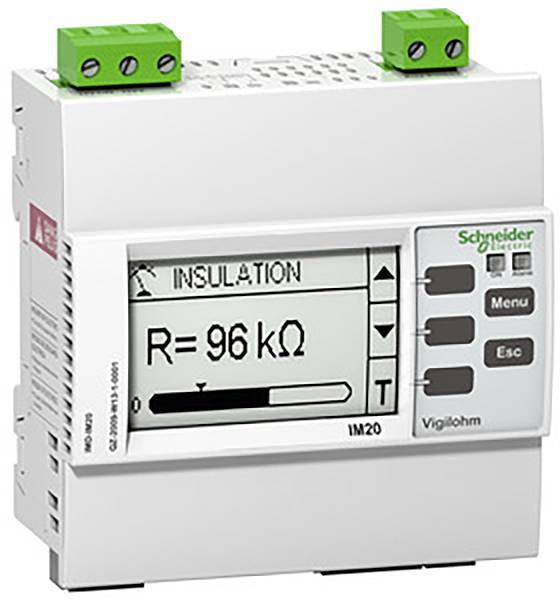

Schneider Electric IMD-IM20 IMD-IM20 Isolatiebewaker Aantal relaisuitgangen: 1

Dit apparaat behoort tot de Vigilohm-serie, die voor de bewaking van ongeaarde energievoorzieningen (IT-systemen) volgens de installatie- en productnormen is ontwikkeld. Volgens de normen wordt aanbevolen om uw systemen uit te rusten met isolatiebewakingsapparatuur (IMD). Dit apparaat is bedoeld voor de bewaking van AC-, DC- en ACDC-systemen van gemiddelde grootte met beperkte storingen. Het meet de weerstand van de netisolatie door de voeding van een laagfrequente wisselstroom tussen het net en de aarde. De configuratie is afhankelijk van de installatie. De instellingen worden aan de voorkant van het apparaat via het HMI-scherm uitgevoerd. Instelbare alarmdrempels van 0,5 kilohm tot 500 kilohm en alarmvertragingen van 0 tot 7200 seconden. Het bewaakt netwerken tot 600 VAC bij aansluiting op de nulleider, 480V bij aansluiting op de leiding en 345VDC, met maximaal 70 microfarad. Het zwart-witscherm geeft de isolatieweerstand van 100 ohm tot 10 megaohm, de capaciteit en tijdelijke fouten aan. Autotest start automatisch om de 5 uur en indien nodig. Als de isolatieweerstand van het systeem onder de ingestelde drempelwaarde daalt, d.w.z. als er een aardaansluiting is, wordt via het IMD-uitgangsrelais een alarm geactiveerd. Zodra er geen fout meer wordt herkend, wordt het alarm gewist en keert het alarmrelais terug naar de normale toestand. Het apparaat kan van een 110VAC tot 415VAC-bron of een 125VDC tot 250VDC-bron worden voorzien, alle met een tolerantie van plus of minus 15%. Dit product kan op een DIN-rail of vlak worden gemonteerd en beschikt ook over een speringang. Beschermingsklasse aan de voorzijde is IP52, aan de achterzijde IP20 en overspanningscategorie III. Het bewakingsapparaat is uitgerust met een RS485-communicatie-interface met Modbus-protocol.
