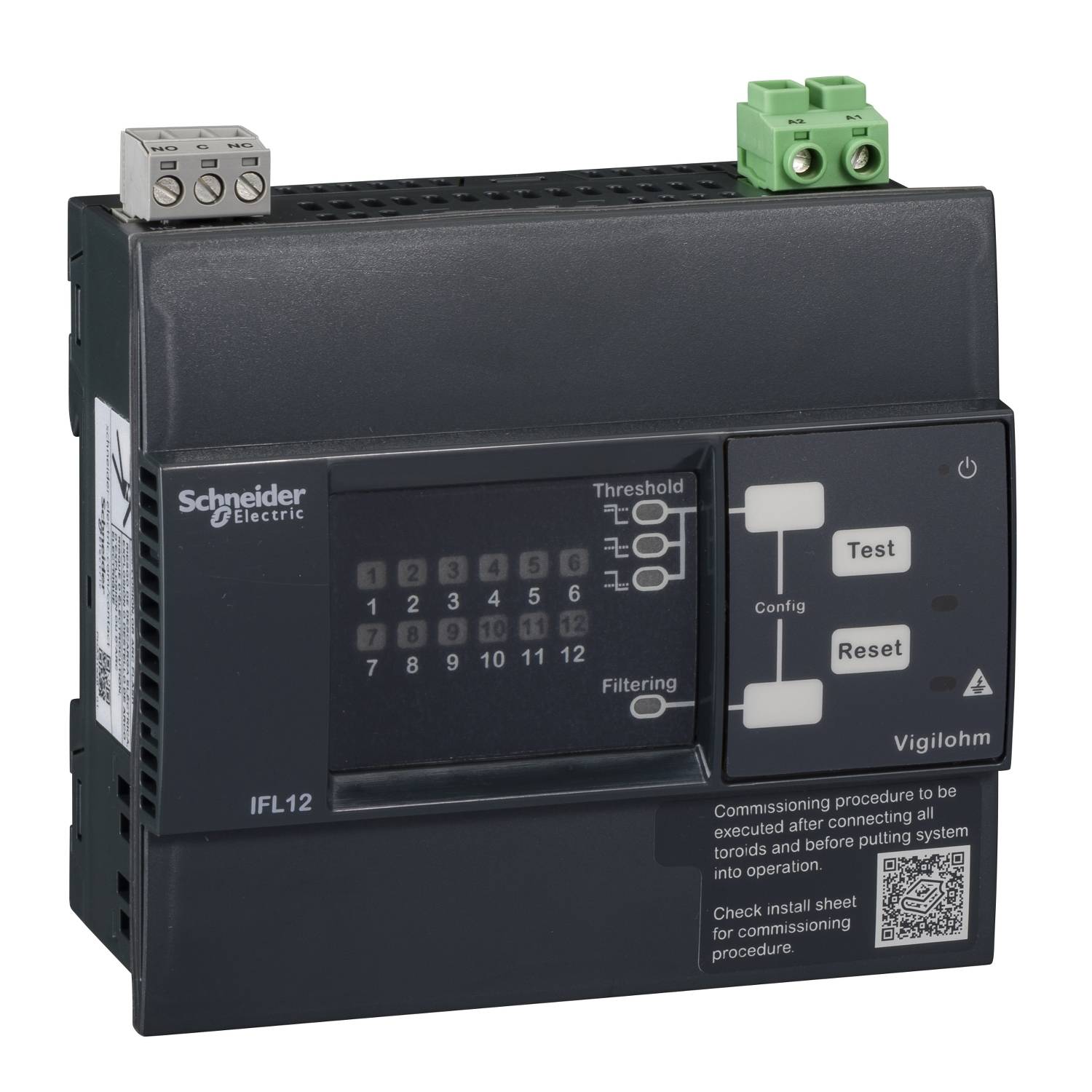

Schneider Electric IMDIFL12 IMDIFL12 Isolatiebewaker Aantal relaisuitgangen: 1

Dit apparaat behoort tot de Vigilohm-serie, die voor de bewaking van ongeaarde energievoorzieningen (IT-systemen) volgens de installatie- en productnormen is ontwikkeld. Deze isolatiefoutdetectie is alleen mogelijk als deze met de IM400-serie, XM300 of XM200 is verbonden. Dit apparaat is bedoeld voor de bewaking van 12 AC-, DC- en ACDC-uitgangen tot de ringkernspanning van 1000 V. De configuratie wordt vanaf de voorkant van het apparaat via het HMI-scherm ingesteld. De instellingen hebben betrekking op de alarmdrempels. Het geeft aan welke uitgang een isolatiefout heeft. Autotest start automatisch om de 5 uur en indien nodig. Als de isolatieweerstand onder de ingestelde drempelwaarde daalt, wordt via het IFL-uitgangsrelais en de HMI een alarm geactiveerd. Zodra er geen fout meer wordt herkend, wordt het alarm gewist en keert het alarmrelais terug naar de normale toestand. Het apparaat kan van een 110VAC tot 440VAC-bron of een 110VDC tot 440VDC-bron worden voorzien, alle met een tolerantie van plus of minus 15%.
