Schneider Electric IMDMFLK1 Veiligheidstester

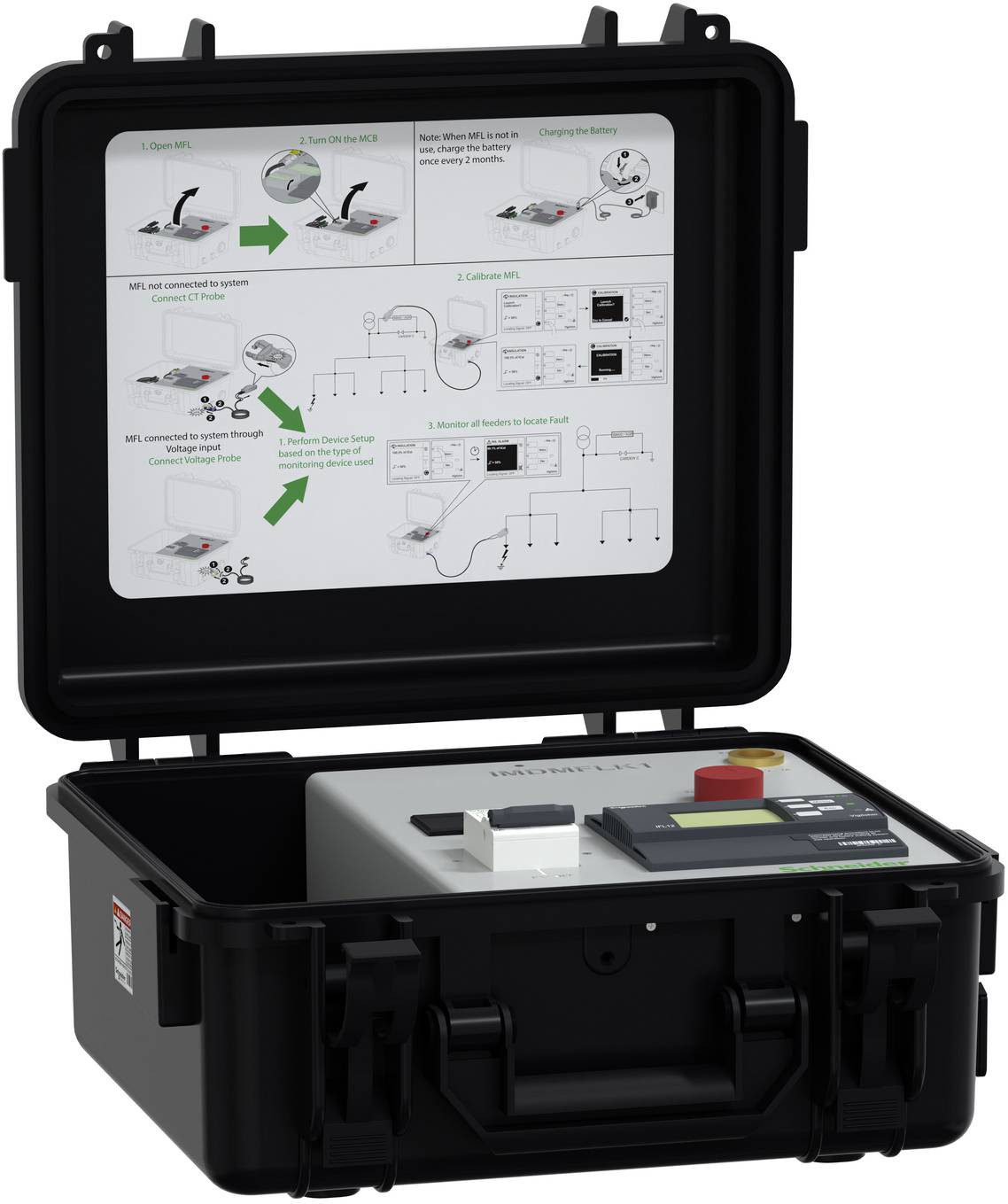

De mobiele Vigilohm-kit is bedoeld voor het bewaken en identificeren van permanente isolatiefouten in ongeaarde/IT-netwerken van de hoofdtoevoerleiding tot het laadniveau. Het mobiele apparaat voor het opsporen van storingen is 7 kg zwaar, batterij met 24 uur autonomie, een mobiel apparaat voor het opsporen van storingen met scherm, een laad- en verbindingskabel voor de bijbehorende sondes en een aan/uit-schakelaar. De kit werkt in combinatie met een van de drie speciale IMDCP15-, IMDCP50- en IMDCP100-isolatiemondes en vereist de levering van het signaal door IM400 of XM300 CPI. Op het bouwpakket moet een van deze sondes worden aangesloten om de weerstand en de capaciteit van de te bewaken lading te meten en weer te geven. De kalibratie wordt standaard uitgevoerd vanaf de voeding en duurt 45 seconden, terwijl alle andere metingen binnen 20 seconden worden uitgevoerd, ongeacht of het om een kabel of een eindbelasting gaat. De drie beschikbare sondes zijn zo ontworpen dat ze veelzijdig inzetbaar zijn en de gebruiker de meest geschikte oplossing kan kiezen voor zijn ongeaarde energievoorziening (IT-systemen). Het bouwpakket is ontworpen om hanteerbaar en draagbaar te zijn voor verschillende installaties, of het nu gaat om korte of lange kabels, of het nu gaat om eenvoudige of complexe IT-aardingsinstallaties. Om de nauwkeurigheid van de meetwaarde te garanderen, moet u er rekening mee houden dat de IMDMFLK1-kit en de sonde een signaal van een IM400 of XM300 CPI nodig hebben. Het maakt het mogelijk een netwerk met een maximale capaciteit van 20 µF bij een ingangsspanning van 1000 V AC/DC te bewaken wanneer het niet op het netwerk is aangesloten, of 440 V AC/DC wanneer het op het netwerk is aangesloten. De accu biedt een autonomie van 24 uur bij een laadtijd van 7 uur en een hulpspanning van 24 VDC en een verbruik van 4 W. de isolatiecontroleset weegt 7 kg en is 340 mm groot bij een hoogte van 315 mm en een breedte van 160 mm. De bedrijfstemperatuur ligt tussen -20°C en 45°C en het apparaat draagt tot 95% niet-condenserende luchtvochtigheid. De opslagtemperatuur ligt tussen -20°C en 60°C en het bouwpakket is geschikt voor een maximale hoogte van 3000 m. De behuizing is zwart, terwijl de standaardlocator grijs is en de waarde via een LCD-display weergeeft. De IMDMFLK1 is gecertificeerd volgens IEC61010-1, IEC61010-2 en EN61326, het is een apparaat van categorie III met een vervuilingsgraad van 2. Om de kit correct te kunnen gebruiken, moest eerst een permanente storing worden gedetecteerd door een IM400, XM300 CPI of IFL (indien aanwezig). De kit moet dan worden gekalibreerd op de aftakking waar de fout is vastgesteld -40 seconden- en vervolgens kunnen de subtakken onafhankelijk van elkaar worden bewaakt -20 seconden-. In totaal bestaat de mobiele foutdetectieset van Vigilohm uit drie meetcircuits en de behuizing met het verzoek om isolatie. En zorgen voor een effectieve plaatsing van isolatienormen, ongeacht de complexiteit van uw ongeaarde energievoorziening (IT-systemen). Dit bouwpakket is geschikt voor korte of lange IT-aardingsnetwerken, complexe of eenvoudige netwerken en stelt de gebruiker in staat om zoveel mogelijk uitgangen te beheren als nodig is.

De teksten voor dit artikel zijn automatisch vertaald.
