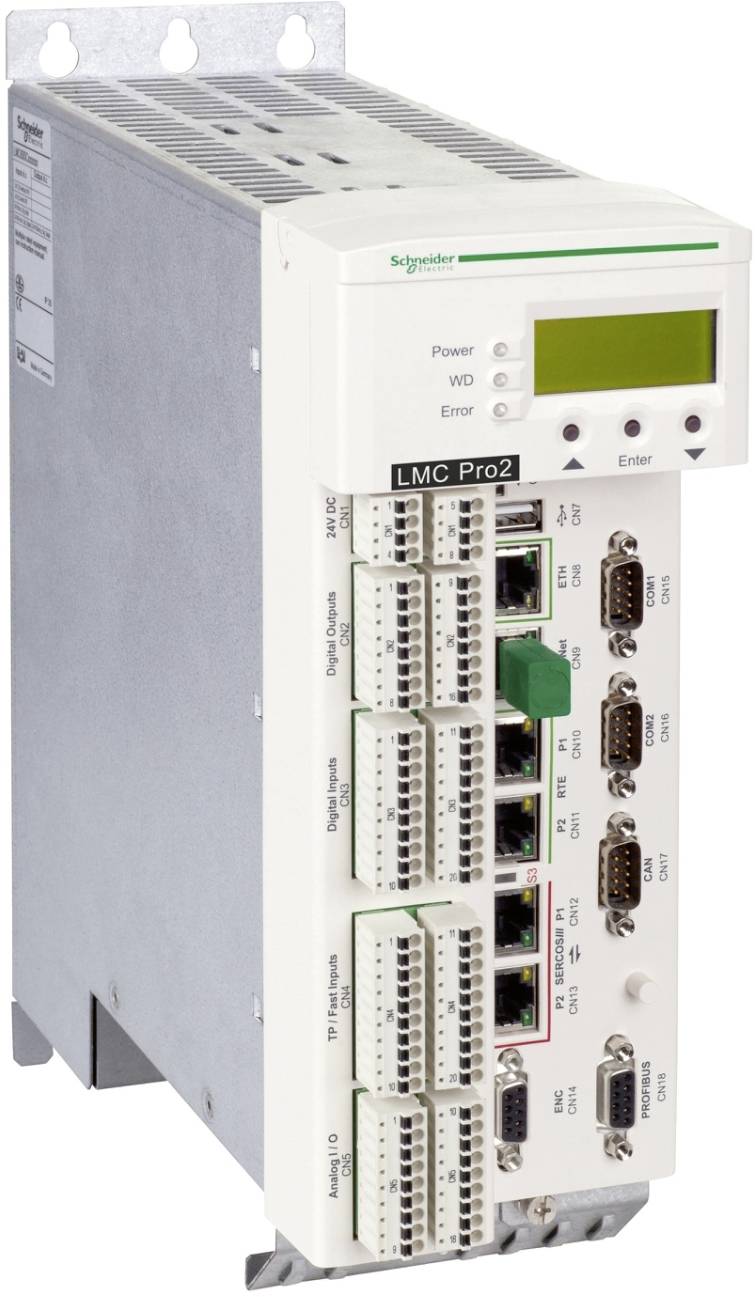

Schneider Electric LMC802CCG10000 Uitbreidingsmodule 24 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 18.595,00 / Stuk)
€ 18.595,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal analoge uitgangen: 2
- Aantal analoge ingangen: 2
- Aantal digitale uitgangen: 16
- Aantal digitale ingangen: 20
- Aantal HW-interfaces Industrial Ethernet: 1
- Aantal HW-interfaces parallel: 0
- Aantal HW-interfaces serieel RS-232: 1
- Aantal HW-interfaces serieel RS-422: 1
- Aantal HW-interfaces serieel RS-485: 1
- Aantal HW-interfaces overige: 1
- Aantal HW-interfaces USB: 1
- Aantal HW-interfaces Wireless: 0
- Aantal relaisuitgangen: 0
- Aantal interfaces PROFINET: 0
- Bewerkingstijd (1K, binaire instructie): 0.002 ms
- Explosieveiligheidscategorie voor gas: geen
- Explosieveiligheidscategorie voor stof: geen
- Montage aan de voorzijde mogelijk: nee
- Draadloze standaard Bluetooth: nee
- Draadloze standaard GPRS: nee
- Draadloze standaard GSM: nee
- Draadloze standaard UMTS: nee
- Draadloze standaard WiFi 802.11: nee
- Geschikt voor veiligheidsfuncties: nee
- IO-Link master: nee
- Max. Aantal tijdschakelklokken: 0
- Met display: Ja
- Met optische interface: nee
- Performance level conform EN ISO 13849-1: geen
- Uitbreiding programmageheugen mogelijk: nee
- Rack-montage mogelijk: Ja
- Redundantie: nee
- SIL conform IEC 61508: Zonder
- Spanningssoort van de voedingsspanning: DC
- Type geheugen: NVRAM
- Grootte van het geheugen: 256 kB
- Onderdeel van het systeem: nee
- Montage op DIN-rail mogelijk: nee
- Ondersteunt protocol voor AS-interface Safety at Work: nee
- Ondersteunt protocol voor ASI: nee
- Ondersteunt protocol voor CAN: Ja
- Ondersteunt protocol voor datasnelweg: nee
- Ondersteunt protocol voor DeviceNet: nee
- Ondersteunt protocol voor DeviceNet Safety: nee
- Ondersteunt protocol voor DNP3: nee
- Ondersteunt protocol voor EtherCAT: Ja
- Ondersteunt protocol voor Ethernet/IP: ja
- Ondersteunt protocol voor Foundation Fieldbus: nee
- Ondersteunt protocol voor IEC 60870: nee
- Ondersteunt protocol voor IEC 61850 Ethernet: nee
- Ondersteunt protocol voor INTERBUS: nee
- Ondersteunt protocol voor INTERBUS-Safety: nee
- Ondersteunt protocol voor KNX: nee
- Ondersteunt protocol voor LON: nee
- Ondersteunt protocol voor Modbus: nee
- Ondersteunt protocol voor PROFIBUS: Ja
- Ondersteunt protocol voor PROFINET CBA: nee
- Ondersteunt protocol voor PROFINET IO: Ja
- Ondersteunt protocol voor PROFIsafe: nee
- Ondersteunt protocol voor SafetyBUS p: nee
- Ondersteunt protocol voor SERCOS: Ja
- Ondersteunt protocol voor andere bussystemen: nee
- Ondersteunt protocol voor SUCONET: nee
- Ondersteunt protocol voor TCP/IP: nee
- Voedingsspanning DC: 24-24 V.
- Wand-/directe montage mogelijk: Ja
- Gecertificeerd voor UL-gevarenzone divisie 1: nee
- Gecertificeerd voor UL-gevarenzone divisie 2: nee
- Gecertificeerd voor UL gevarenzone groep A (acetyleen): nee
- Gecertificeerd voor UL gevarenzone groep B (waterstof): nee
- Gecertificeerd voor UL-gevarenzone groep C (ethyleen): nee
- Gecertificeerd voor UL-gevarenzone groep D (propaan): nee
- Gecertificeerd voor UL-gevarenzone groep E (metaalstof): nee
- Gecertificeerd voor UL-gevarenzone groep F (stof met koolstof): nee
- Gecertificeerd voor UL-gevarenzone groep G (niet-geleidende stof): nee
- Gecertificeerd voor UL-gevarenzone klasse I: nee
- Gecertificeerd voor UL-gevarenzone klasse II: nee
- Gecertificeerd voor UL-gevarenzone klasse III: nee
- Bijbehorende bedrijfsmiddelen (ex ia): nee
- Bijbehorende bedrijfsmiddelen (ex ib): nee
- Soortnaam
Uitbreidingsmodule
- Aantal analoge ingangen (max.)
2
- Analoge uitgangen (max.)
2
- Aantal digitale ingangen (max.)
20
- Aantal ingangen (max.)
22
- Aantal uitgangen (max.)
18
- Aantal relais-uitgangen (max.)
0
- Voedingsspanning
24 V/DC
- Hoogte
310 mm
- Breedte
100 mm
- Type
LMC802CCG10000
- Fabrikantnr.
LMC802CCG10000
- Afm.
(b x h x d) 100 x 310 x 243 mm
- Display
Ja
- Uitvoering
compact
- Diepte
243 mm
100 mm
Compact
310 mm
243 mm
TRUE
FALSE
20
16
2
2
DC
NVRAM
256 kB
0.002 ms
FALSE
1
1
1
1
1
0
1
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
None
None
FALSE
FALSE
FALSE
TRUE
FALSE
0
0
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
0
0
None
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
24-24 V
FALSE
FALSE
FALSE
FALSE
None
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
Documenten en downloads
Datablad
Datablad 3756738 Schneider Electric LMC802CCG10000 Uitbreidingsmodule 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3756738 Schneider Electric LMC802CCG10000 Uitbreidingsmodule 24 V/DC
Omschrijving
Motion Controller LMC Pro2 voor op motion gebaseerde automatisering met PacDrive 3 voor flexibele aandrijfarchitecturen in meerassige systemen. Deze besturing is ontworpen voor gebruik met maximaal 130 synchrone assen. Voor de realisatie van modulaire machines communiceert de controller via de Motionbus Sercos III met de servo-regelaars. Naast een PacNet-interface zijn, afhankelijk van de configuratie, de volgende veldbussen beschikbaar: PROFIBUS DP Master/slave, RT-Ethernet of CANopen. Voor de inbouw van extra communicatiemodules zijn 2 slots beschikbaar, waarvan beide met een RT Ethernet-module zijn uitgerust. Er is een accupakket voor de realisatie van een ononderbroken voeding ingebouwd. Er zijn 16 touchprobe-, 4 interrupt-, 20 digitale en 2 analoge ingangen en 16 digitale en 2 analoge uitgangen beschikbaar. Op de Master-encoderinterface kan een hiperface Master-encoder of een incrementele Master-encoder worden aangesloten. De netwerkverbinding vindt plaats via Ethernet. Een OPC UA-server is geïntegreerd. De accessoireset bevat de benodigde stekkers en een CF-kaart.
