Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Aftakking voor apparaat Motorvermogen bij 400 V 15 kW 690 V Nominale stroom kopen ? Conrad Electronic

'Een elektrische vermogensschakelaar met meerdere kabelaansluitingen, verticaal gemonteerd op een metalen beugel aan een muur.'

Afbeelding vergelijkbaar

Beeld van een open schakelkast naast een raam met regendruppels. Binnenaanzicht van een fabriek met machines op de achtergrond.

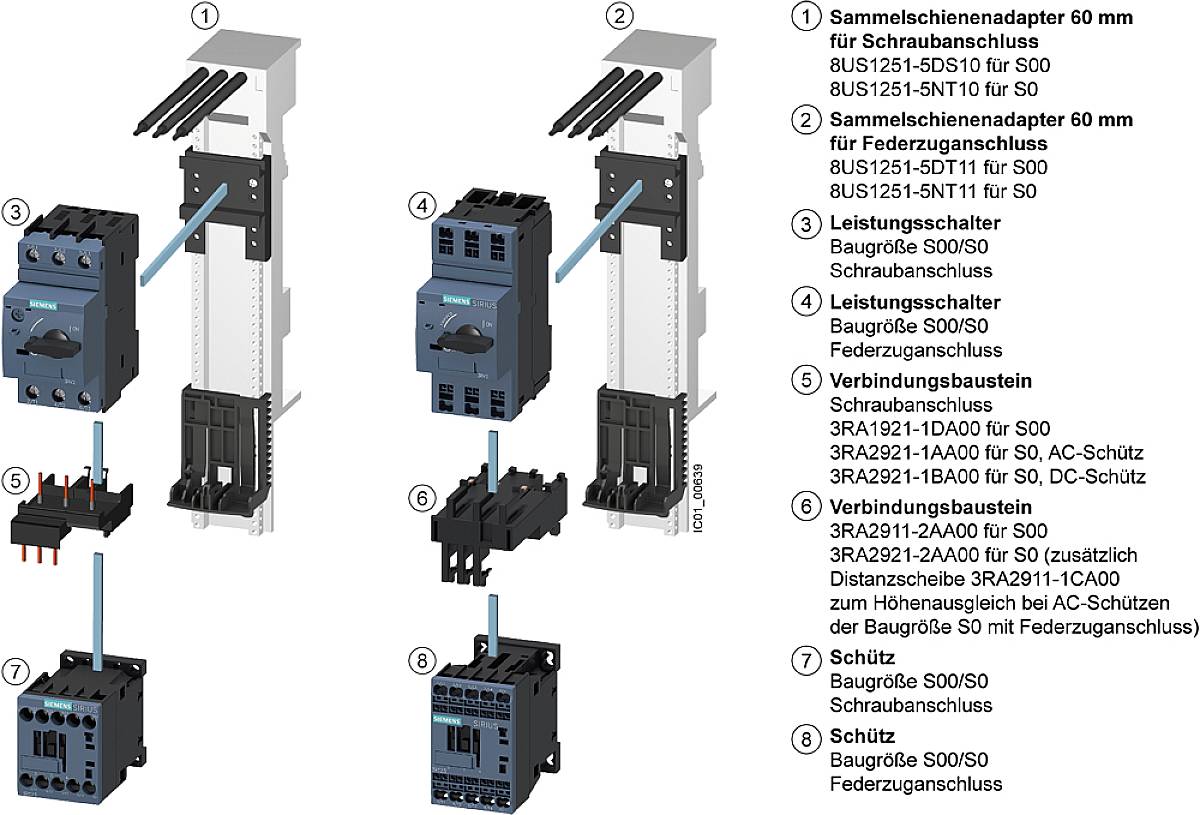

'Grafiek toont montagehandleiding voor schienenadapters en vermogensschakelaars. Geëtiketteerde componenten en hun volgorde weergegeven.'

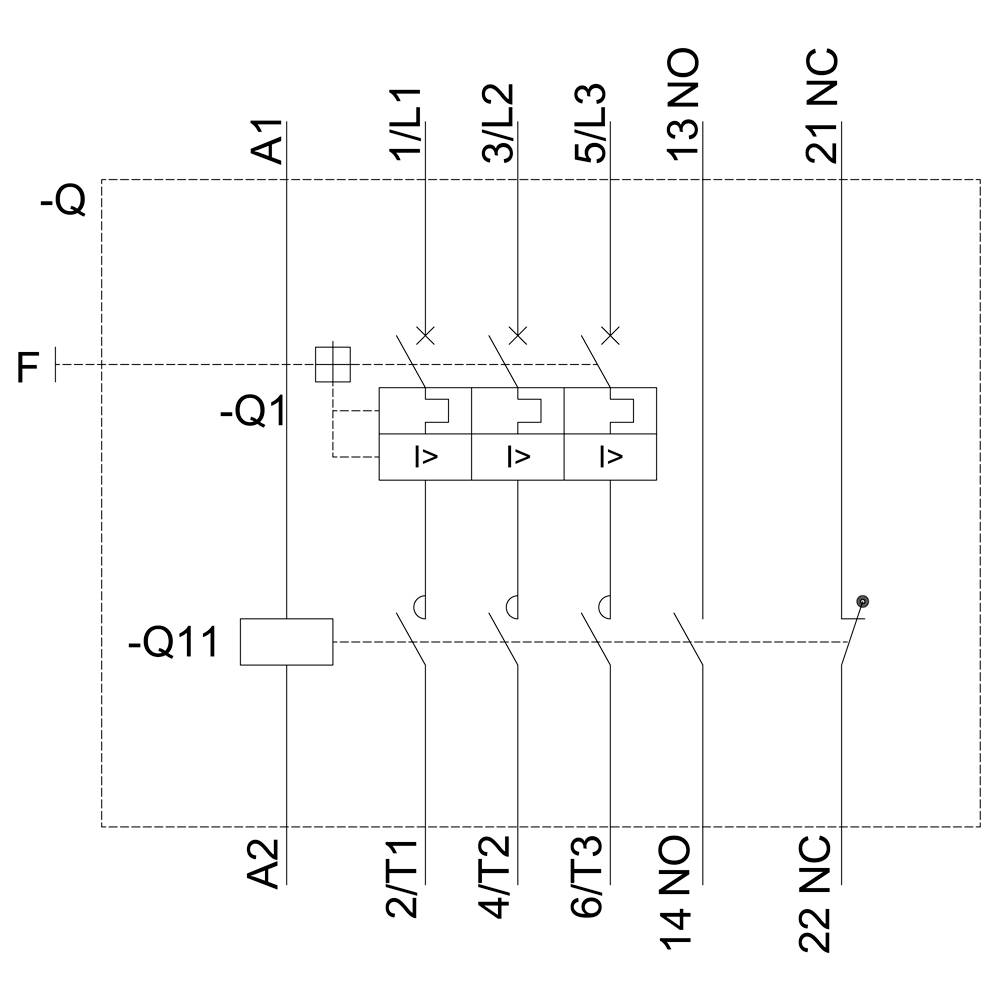

Schakelschema van een elektrisch systeem met meerdere geleiders en schakelaars. Hoofdcomponenten: Q1, Q11, L1, L2, L3 alsmede aansluitingen A1 en A2.

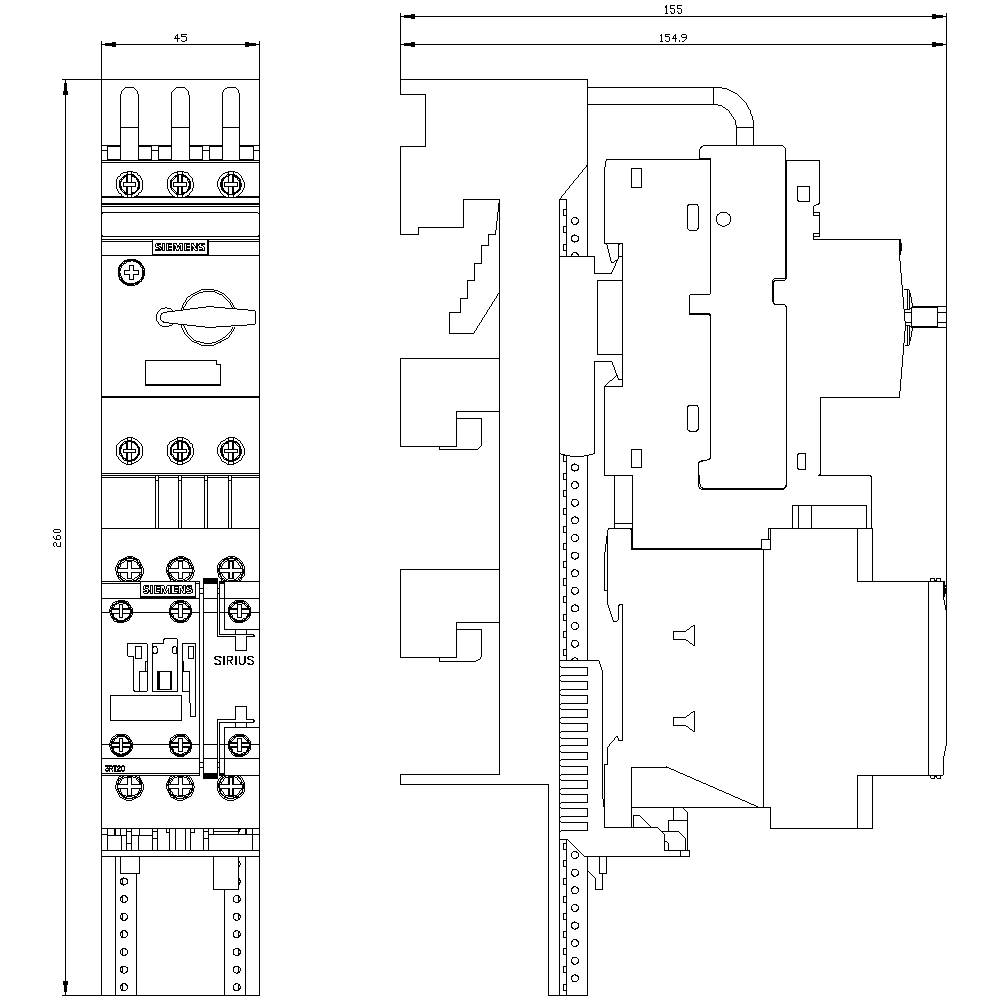

Technische tekening van een elektrisch schakeltoestel met maatvoering. Toont de voor- en zijaanzicht van een schakelelement.

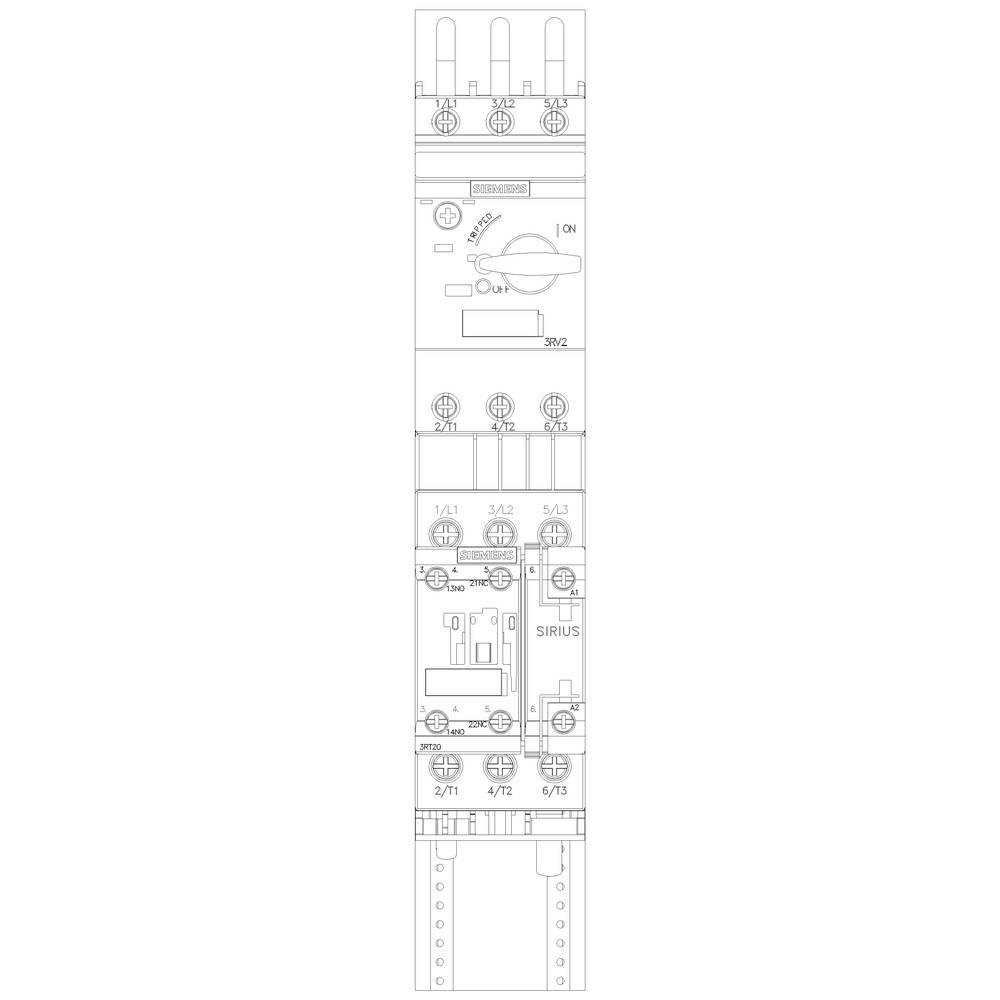

'Schakeschema met positionschakelaar, schakelaar op 'AAN'. Aansluitingen op klemmen 1A1, 1A2, evenals 3L1, 5L2 en 1L1.'

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 359,50 / Stuk)

€ 359,50

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, directe startmotor, S0, 27-32A, AC 230 V/50 Hz, 150 kA

Nominale spanning: 690 V
Nominale stroom: 29 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: schroefaansluiting
Afmetingen van verbraucherabzweigs: S0
Bedrijfsfrequentie: 50/60 Hz

Soortnaam: Aftakking voor apparaat

Motorvermogen bij 400 V: 15 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: voor vastklikken op verzamelrailsysteem 60 mm

Fabrikantnr.: 3RA21204ED270AP0

Nominale stroom: 29 A

Nominale stroom (afgerond): 29 A

Type: 3RA2120-4ED27-0AP0

Afm.: (b x h x d) 45 x 260 x 155 mm

Breedte: 45 mm

Hoogte: 260 mm

Diepte: 155 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 45

: 260 mm

: 155 mm

: FALSE

: 15 kW

: 1

: 29 A

: 0

: 27-32 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Aftakking voor apparaat Motorvermogen bij 400 V 15 kW 690 V Nominale stroom

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Aftakking voor apparaat Motorvermogen bij 400 V 15 kW 690 V Nominale stroom

Omschrijving

Consumer-aftakking zonder beveiliging, directe start AC 400 V, maat S0 27,0...32,0 A AC 230 V schroefaansluiting voor 60 mm verzamelsysteem (voldoet ook aan kaarttype 1) koppeling type 2, IQ = 150 kA 1S+1Ö (contactor) directe starter SIRIUS 3RA21 voor het beschermen en starten van motoren.
De direct-starter 3RA21 is een geteste en in de fabriek voorgemonteerde combinatie van een stroomonderbreker 3RV2 en een schakelaar 3RT2 die al kant-en-klaar zijn aangesloten en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rails, schroefbevestiging en montage op 60mm-verzamelrails aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA21 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
