Name: Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 Aftakking voor apparaat Motorvermogen bij 400 V 30 kW 690 V Nominale stroom
Brand: Siemens
SKU: 1742181
Availability: BackOrder

Een elektrisch relais, verticaal gemonteerd, met een zwart en grijs behuizing. Voornamelijk gebruikt voor het besturen van hoogspanningsapparatuur.

Een schakelkast met open deuren toont elektrische componenten, terwijl door een raam een regenachtige industriële omgeving zichtbaar is.

Vermogensschakelaar met schroefaansluiting, DIN-railadapter, verbindingsmodule, contactor. Weergave van elektrische componenten.

'Schakelschema van de schakelaar: Motorsturingscircuit met spoel, relais en contacten. A1, A2 zijn spoeltoegangen. L1, L2, L3 zijn fase-aansluitingen, T1-T3 zijn uitgangen.'

Vooraanzicht en zijaanzicht van een technische tekening van een elektrisch schakeltoestel van het Siemens Sirius-merk, met afmetingen en aansluitingen.

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 809,00 / Stuk)

€ 809,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, directe startmotor, S2, 54-65A, AC/DC 20-33V, 150 kA

Nominale spanning: 690 V
Nominale stroom: 65 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: schroefaansluiting
Afmetingen van verbraucherabzweigs: S2
Bedrijfsfrequentie: 50/60 Hz

Motorspanning: 400 V/AC

Soortnaam: Aftakking voor apparaat

Voedingsstroom: 65 A

Motorvermogen bij 400 V: 30 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: schroef- en klikbevestiging op 2 DIN-rail 35 mm

Fabrikantnr.: 3RA21504JA370NB3

Nominale stroom: 65 A

Nominale stroom (afgerond): 65 A

Type: 3RA2150-4JA37-0NB3

Motorvermogen bij 230 V/400 V: 30 kW

Afm.: (b x h x d) 55 x 274 x 150 mm

Aansluiting: Schroefklem

Breedte: 55 mm

Hoogte: 274 mm

Diepte: 150 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 55

: 274 mm

: 150 mm

: FALSE

: 30 kW

: 1

: 65 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: AC/DC

: Other

: 65 A

: 60 °C

: 150000

: 150000

: 30000

: Other

: Class 2

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Motorvermogen bij 230 V/400 V

Motorvermogen bij 400 V

Nominale stroom (afgerond)

Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 Aftakking voor apparaat Motorvermogen bij 400 V 30 kW 690 V Nominale stroom 65 A

Artikelnummer:1742181

Leverbaar do. 12 nov.

Conrad Electronic

Dit product

30 kW

65 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 809,00^*

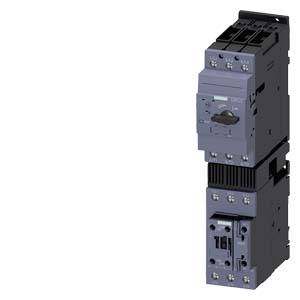

Siemens 3RA2130-4EA35-0NB3 3RA21304EA350NB3 Aftakking voor apparaat Motorvermogen bij 400 V 15 kW 690 V Nominale stroom 29 A

Artikelnummer:1742169

Leverbaar do. 12 nov.

Conrad Electronic

15 kW

29 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 445,00^*

Siemens 3RA2130-4JA37-0NB3 3RA21304JA370NB3 Aftakking voor apparaat Motorvermogen bij 400 V 30 kW 690 V Nominale stroom 55 A

Artikelnummer:1742170

Leverbaar do. 12 nov.

Conrad Electronic

30 kW

55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 675,00^*

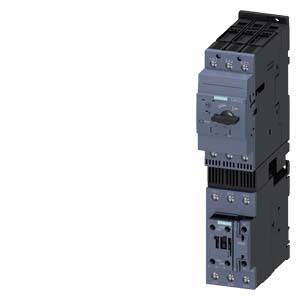

Siemens 3RA2130-4KA38-0NB3 3RA21304KA380NB3 Aftakking voor apparaat Motorvermogen bij 400 V 37 kW 690 V Nominale stroom 65 A

Artikelnummer:1742172

Leverbaar do. 12 nov.

Conrad Electronic

37 kW

65 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 725,00^*

Siemens 3RA2130-4PA35-0NB3 3RA21304PA350NB3 Aftakking voor apparaat Motorvermogen bij 400 V 18.5 kW 690 V Nominale stroom 35 A

Artikelnummer:1702890

Leverbaar do. 12 nov.

Conrad Electronic

18.5 kW

35 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 459,00^*

Siemens 3RA2130-4UA35-0NB3 3RA21304UA350NB3 Aftakking voor apparaat Motorvermogen bij 400 V 18.5 kW 690 V Nominale stroom 35 A

Artikelnummer:1751358

Leverbaar do. 12 nov.

Conrad Electronic

18.5 kW

35 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 475,00^*

Siemens 3RA2130-4VA36-0NB3 3RA21304VA360NB3 Aftakking voor apparaat Motorvermogen bij 400 V 22 kW 690 V Nominale stroom 41 A

Artikelnummer:1748485

Leverbaar do. 12 nov.

Conrad Electronic

22 kW

41 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 565,00^*

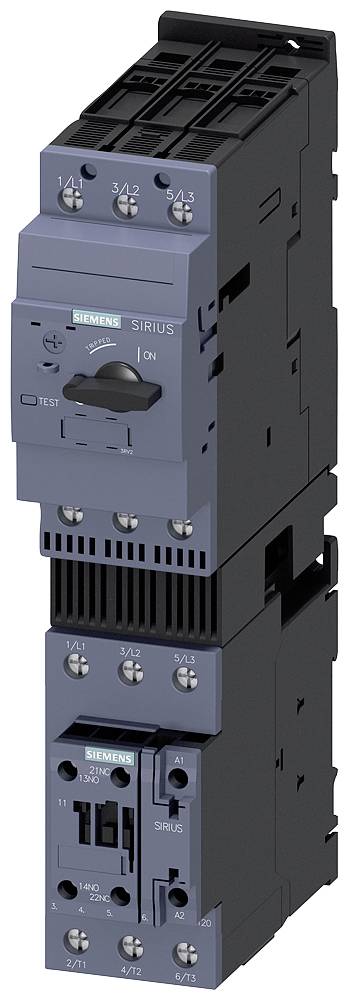

Siemens 3RA2130-4WA36-0NB3 3RA21304WA360NB3 Aftakking voor apparaat Motorvermogen bij 400 V 22 kW 690 V Nominale stroom 41 A

Artikelnummer:1742176

Leverbaar do. 12 nov.

Conrad Electronic

22 kW

41 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 569,00^*

Siemens 3RA2130-4XA37-0NB3 3RA21304XA370NB3 Aftakking voor apparaat Motorvermogen bij 400 V 30 kW 690 V Nominale stroom 55 A

Artikelnummer:1742178

Leverbaar do. 12 nov.

Conrad Electronic

30 kW

55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 675,00^*

Siemens 3RA2150-4EA35-0NB3 3RA21504EA350NB3 Aftakking voor apparaat Motorvermogen bij 400 V 18.5 kW 690 V Nominale stroom 32 A

Artikelnummer:1742180

Leverbaar do. 12 nov.

Conrad Electronic

18.5 kW

32 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 545,00^*

Documenten en downloads

Datablad

Datablad 1742181 Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 Aftakking voor apparaat Motorvermogen bij 400 V 30 kW 690 V Nominale stroom

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1742181 Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 Aftakking voor apparaat Motorvermogen bij 400 V 30 kW 690 V Nominale stroom

Omschrijving

Consumentenaftakking zonder beveiliging, directe start AC 400 V, maat S2 54...65 A AC/DC 20 ... 33 V schroefaansluiting voor DIN-railmontage (voldoet ook aan kaarttype 1) kaarttype 2, IQ = 150 kA 1S+1Ö (contactor) met schakeling (geïntegreerd) directe starter SIRIUS 3RA21 voor het beschermen en starten van motoren.
De direct-starter 3RA21 is een geteste en in de fabriek voorgemonteerde combinatie van een stroomonderbreker 3RV2 en een schakelaar 3RT2 die al kant-en-klaar zijn aangesloten en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rails, schroefbevestiging en montage op 60mm-verzamelrails aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA21 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
