Name: Siemens 3RA2220-4CF27-0BB4 3RA22204CF270BB4 Aftakking voor apparaat Motorvermogen bij 400 V 11 kW 690 V Nominale stroom
Brand: Siemens
SKU: 1744484
Availability: BackOrder

Een zwarte, elektronische schakelkast met meerdere aansluitingen en een hefboom. Hij wordt gebruikt voor het besturen van elektrische apparaten.

Industriële installatie met open schakelkast, toont elektronische componenten. Op de achtergrond is de productieomgeving zichtbaar door een regenachtig raam.

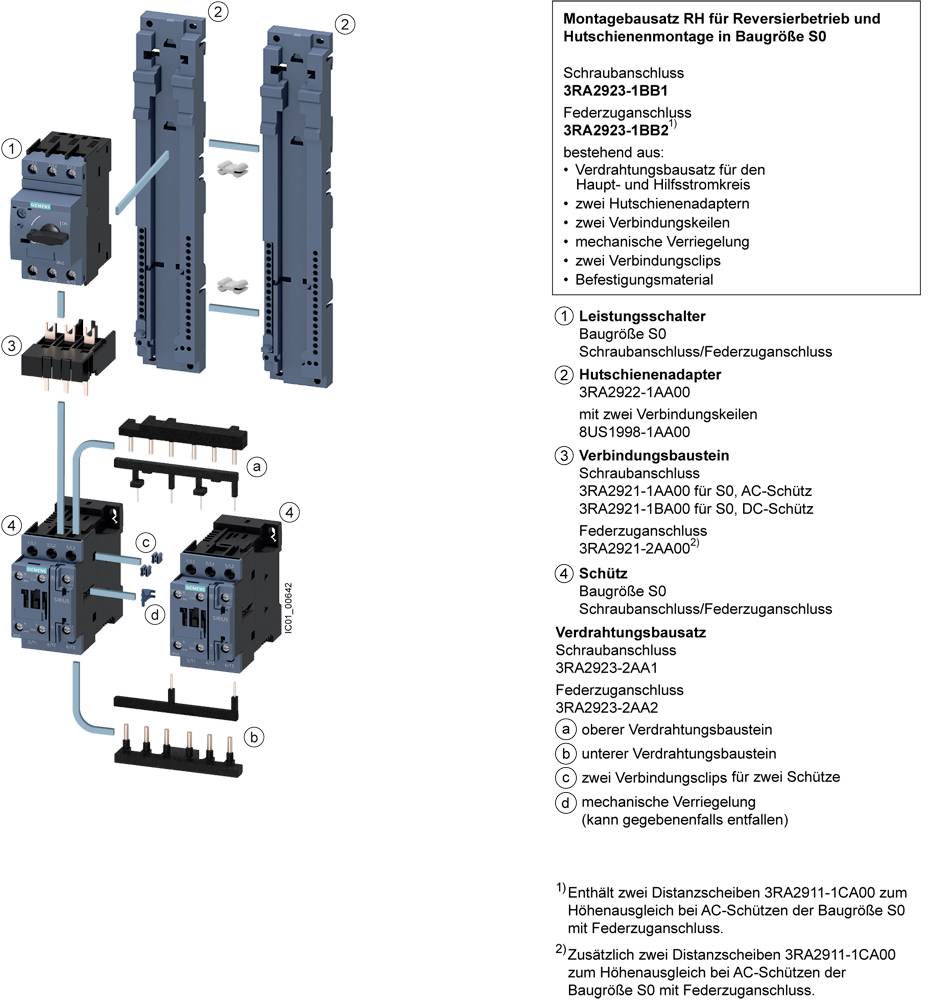

Montagekit voor omkeerbedrijf in maat S0. Details: schroefaansluiting, veercontactaansluiting, toebehoren voor AC-contactoren. Diagram toont verbindingsdetails voor verschillende modules.

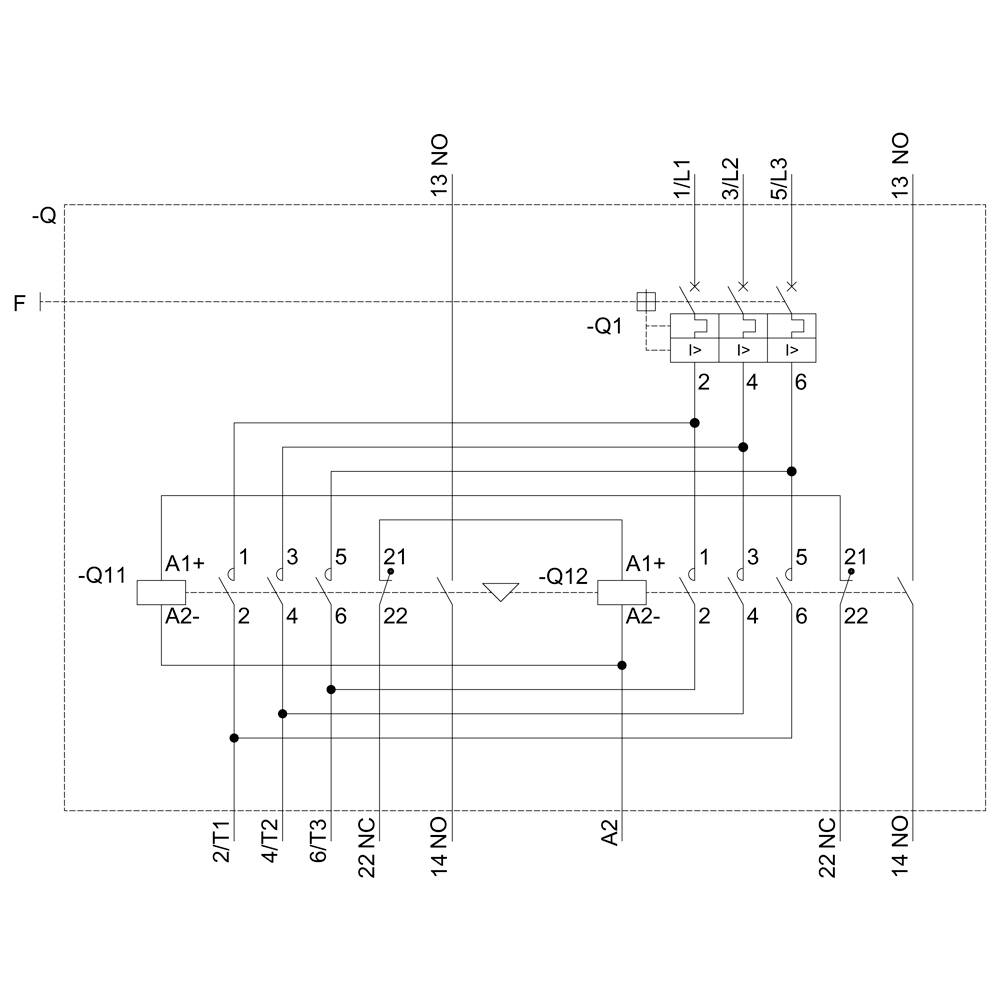

Elektrisch schakelschema toont een relaisschakeling met verbindingen tussen de aansluitklemmen A1, A2, Q1, Q12, Q11 en meerdere contacten.

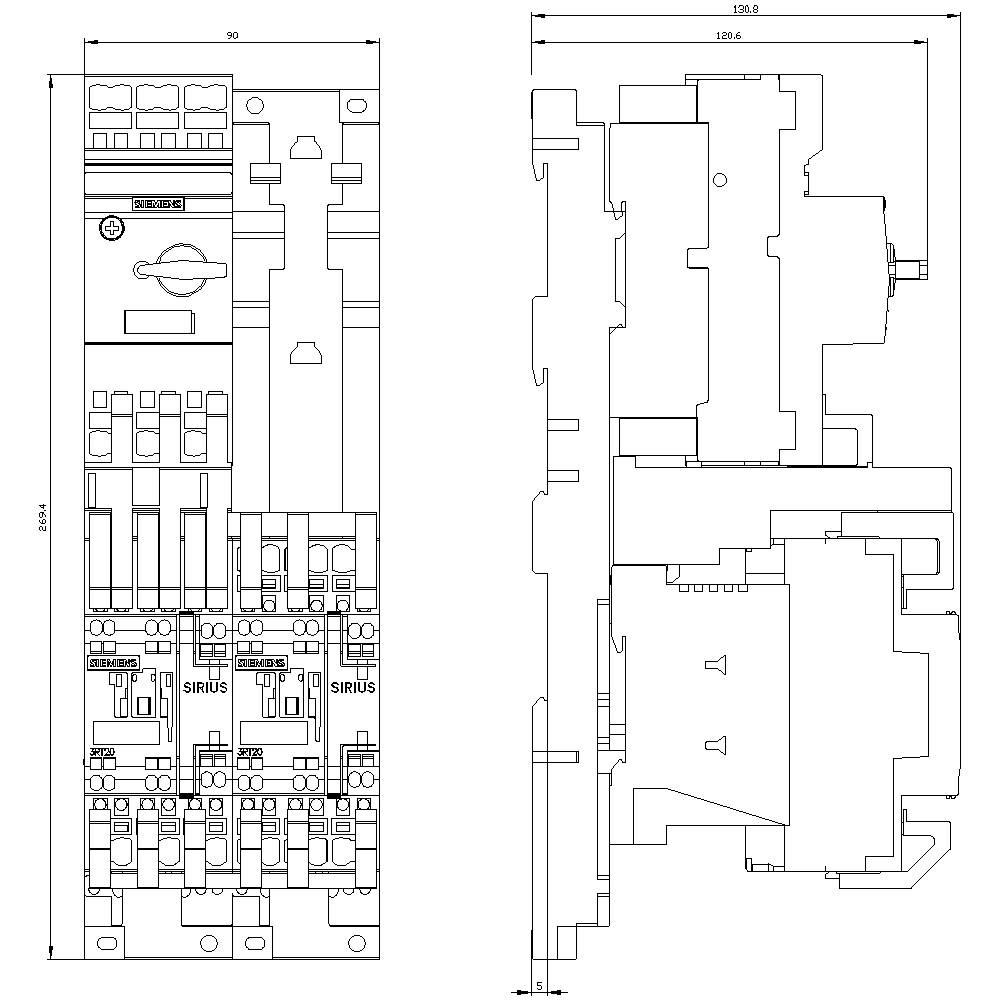

Technische tekening van een elektrisch schakeltoestel met vooraanzicht links en zijaanzicht rechts. Toont interne componenten en verbindingen.

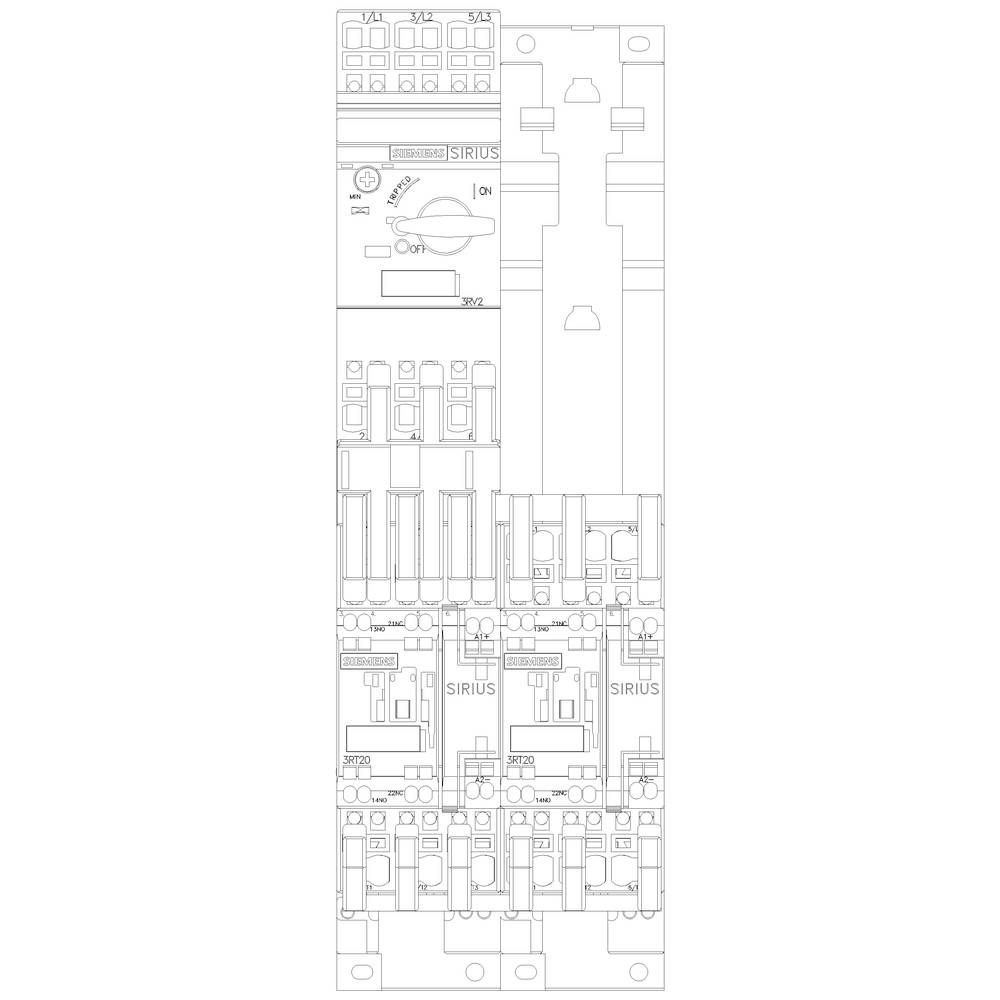

Een gedetailleerd technisch schema met labels dat verschillende elektrische componenten en hun verbindingen weergeeft.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 545,00 / Stuk)

€ 545,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, afneemster, S0, 16-22A, DC 24V, 150 kA

Nominale spanning: 690 V
Nominale stroom: 22 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: trekveeraansluiting
Afmetingen van verbraucherabzweigs: S0
Bedrijfsfrequentie: 50/60 Hz

Motorspanning: 400 V/AC

Soortnaam: Aftakking voor apparaat

Voedingsstroom: 22 A

Motorvermogen bij 400 V: 11 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: op adapter voor schroef- en klikbevestiging op een DIN-rail van 35 mm

Fabrikantnr.: 3RA22204CF270BB4

Nominale stroom: 22 A

Nominale stroom (afgerond): 22 A

Type: 3RA2220-4CF27-0BB4

Motorvermogen bij 230 V/400 V: 11 kW

Afm.: (b x h x d) 90 x 269 x 130 mm

Aansluiting: Trekveeraansluiting

Breedte: 90 mm

Hoogte: 269 mm

Diepte: 130 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 90

: 269 mm

: 130 mm

: FALSE

: 11 kW

: 1

: 22 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: DC

: Other

: 22 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Motorvermogen bij 230 V/400 V

Motorvermogen bij 400 V

Nominale stroom (afgerond)

Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 1.5 kW 690 V Nominale stroom 3.6 A

Artikelnummer:1744453

Leverbaar do. 26 nov.

Conrad Electronic

1.5 kW

3.6 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 345,00^*

Siemens 3RA2220-1FD24-0BB4 3RA22201FD240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 1.5 kW 690 V Nominale stroom 3.6 A

Artikelnummer:1699317

Leverbaar do. 12 nov.

Conrad Electronic

1.5 kW

3.6 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 385,00^*

Siemens 3RA2220-1GB24-0BB4 3RA22201GB240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 2.2 kW 690 V Nominale stroom 4.9 A

Artikelnummer:1744455

Leverbaar do. 12 nov.

Conrad Electronic

2.2 kW

4.9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 345,00^*

Siemens 3RA2220-1GD24-0BB4 3RA22201GD240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 2.2 kW 690 V Nominale stroom 4.9 A

Artikelnummer:1751364

Leverbaar do. 12 nov.

Conrad Electronic

2.2 kW

4.9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 385,00^*

Siemens 3RA2220-1HD24-0BB4 3RA22201HD240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 3 kW 690 V Nominale stroom 6.5 A

Artikelnummer:1750695

Leverbaar do. 12 nov.

Conrad Electronic

3 kW

6.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 385,00^*

Siemens 3RA2220-1JB24-0BB4 3RA22201JB240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.4 kW 690 V Nominale stroom 8.5 A

Artikelnummer:1744459

Leverbaar do. 12 nov.

Conrad Electronic

0.4 kW

8.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 355,00^*

Siemens 3RA2220-1JD24-0BB4 3RA22201JD240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.4 kW 690 V Nominale stroom 8.5 A

Artikelnummer:1704752

Leverbaar do. 12 nov.

Conrad Electronic

0.4 kW

8.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 395,00^*

Siemens 3RA2220-1KB24-0BB4 3RA22201KB240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom 11.5 A

Artikelnummer:1744461

Leverbaar do. 12 nov.

Conrad Electronic

5.5 kW

11.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 355,00^*

Siemens 3RA2220-1KD24-0BB4 3RA22201KD240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom 11.5 A

Artikelnummer:1749446

Leverbaar do. 12 nov.

Conrad Electronic

5.5 kW

11.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 395,00^*

Siemens 3RA2220-4AB26-0BB4 3RA22204AB260BB4 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom 15.5 A

Artikelnummer:1744464

Leverbaar do. 12 nov.

Conrad Electronic

7.5 kW

15.5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 435,00^*

Documenten en downloads

Datablad

Datablad 1744484 Siemens 3RA2220-4CF27-0BB4 3RA22204CF270BB4 Aftakking voor apparaat Motorvermogen bij 400 V 11 kW 690 V Nominale stroom

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744484 Siemens 3RA2220-4CF27-0BB4 3RA22204CF270BB4 Aftakking voor apparaat Motorvermogen bij 400 V 11 kW 690 V Nominale stroom

Omschrijving

Consumentenaftakking zonder zekering, omkeermodus AC 400 V, maat S0 16...22 A DC 24 V veeraansluiting voor DIN-railmontage met DIN-railadapter (voldoet ook aan kaarttype 1) kaart 2, IQ = 150 kA 1S+1Ö (contactor) keerstarter SIRIUS 3RA22 voor het beschermen en starten van motoren.
De softstarter met reverse 3RA22 is een geteste en in de fabriek voorgemonteerde combinatie van een vermogensschakelaar 3RV2 en twee contactoren 3RT2, die al kant-en-klaar bedraad en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Zeven worden in schroef- en veersluittechniek voor montage op DIN-rail, schroefbevestiging en montage op 60 mm-verzamelrail aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA22 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
