Siemens 3RA2220-4CH27-0AP0 3RA22204CH270AP0 Aftakking voor apparaat Motorvermogen bij 400 V 11 kW 690 V Nominale stroom kopen ? Conrad Electronic

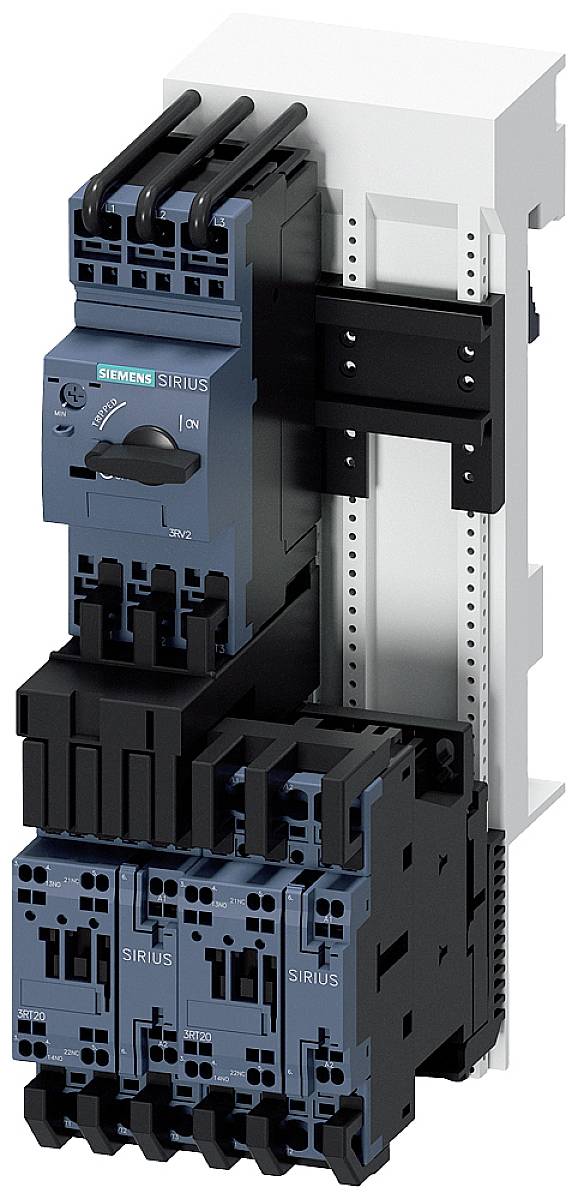

Een elektrische schakelaar met meerdere aan/uit-schakelaars en bedradingsopties, gemonteerd op een witte beugel.

Afbeelding vergelijkbaar

Een elektrische schakelkast open met zichtbare draden en componenten, naast een regennat raam met onscherpe machines op de achtergrond.

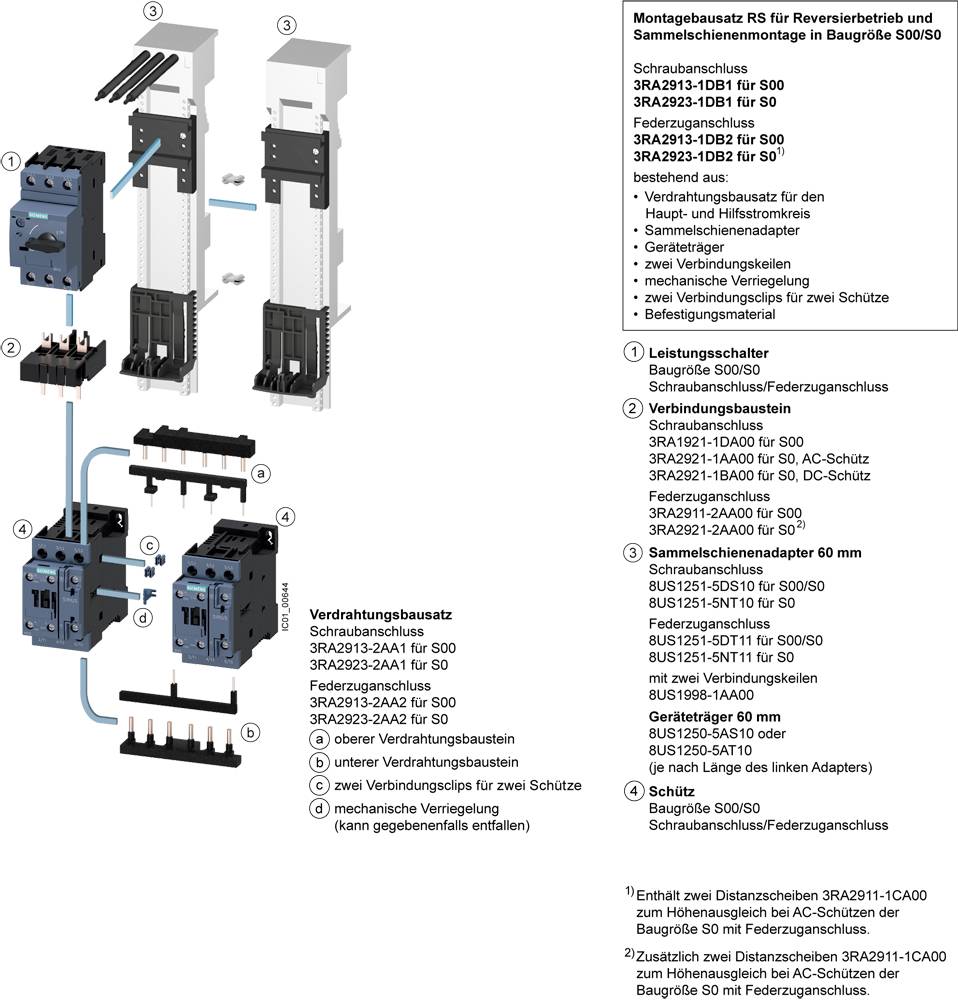

Montagesets voor revisiewerkzaamheden met componenten zoals railaansluitingen en verbindingssets, gedetailleerd gemarkeerd voor S00/S0 beschermingsschakelaars.

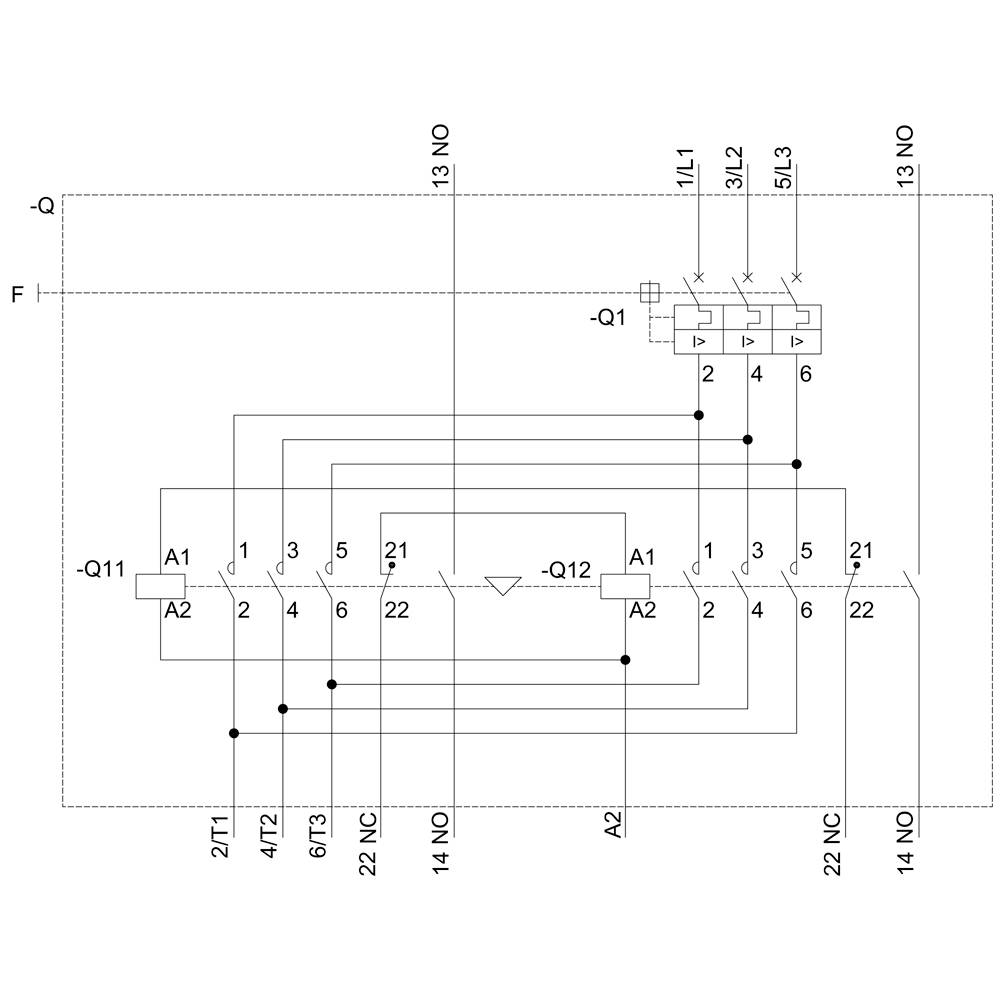

Elektrisch bedradingsschema van een systeem met meerdere relais (-Q1, -Q2, -Q12). Toont verbindingen en schakelaarposities, geen verdere details.

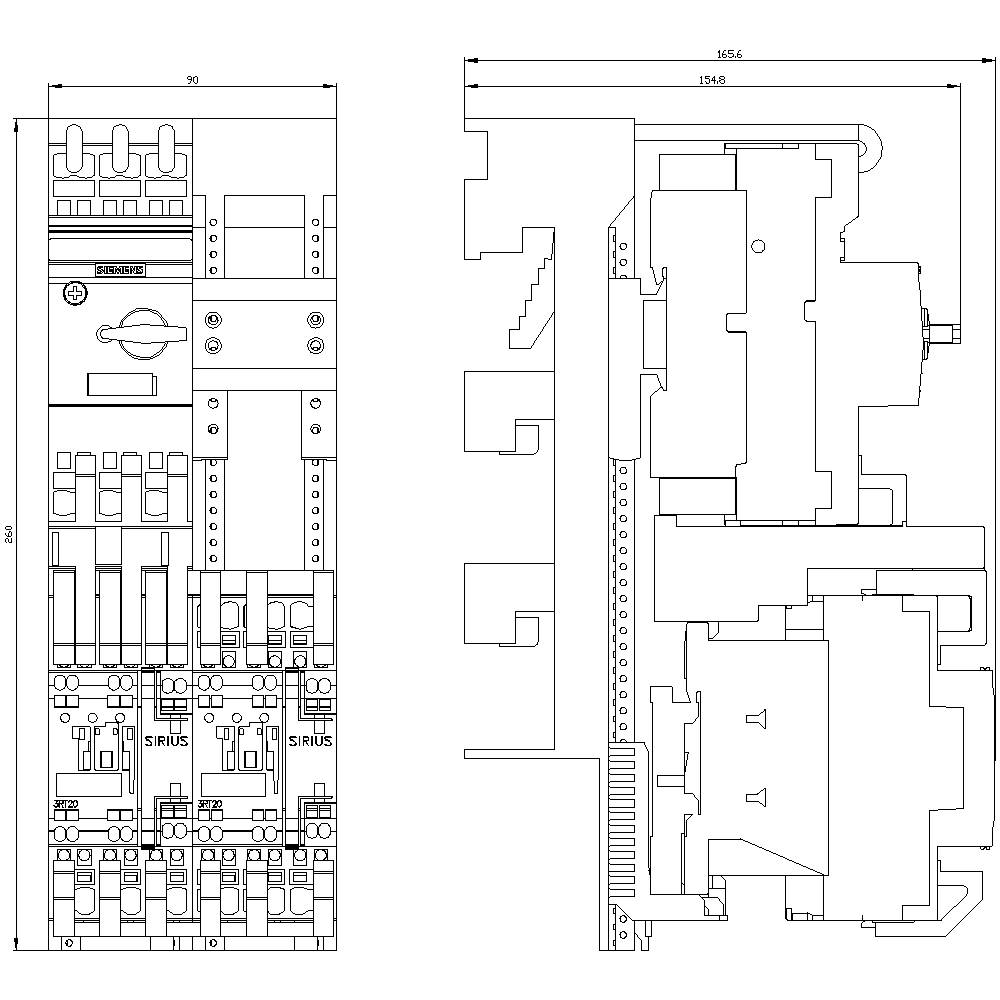

Technische tekening van een elektrische schakelkast met verschillende schakelingen en componenten, geschaald met afmetingen in millimeters.

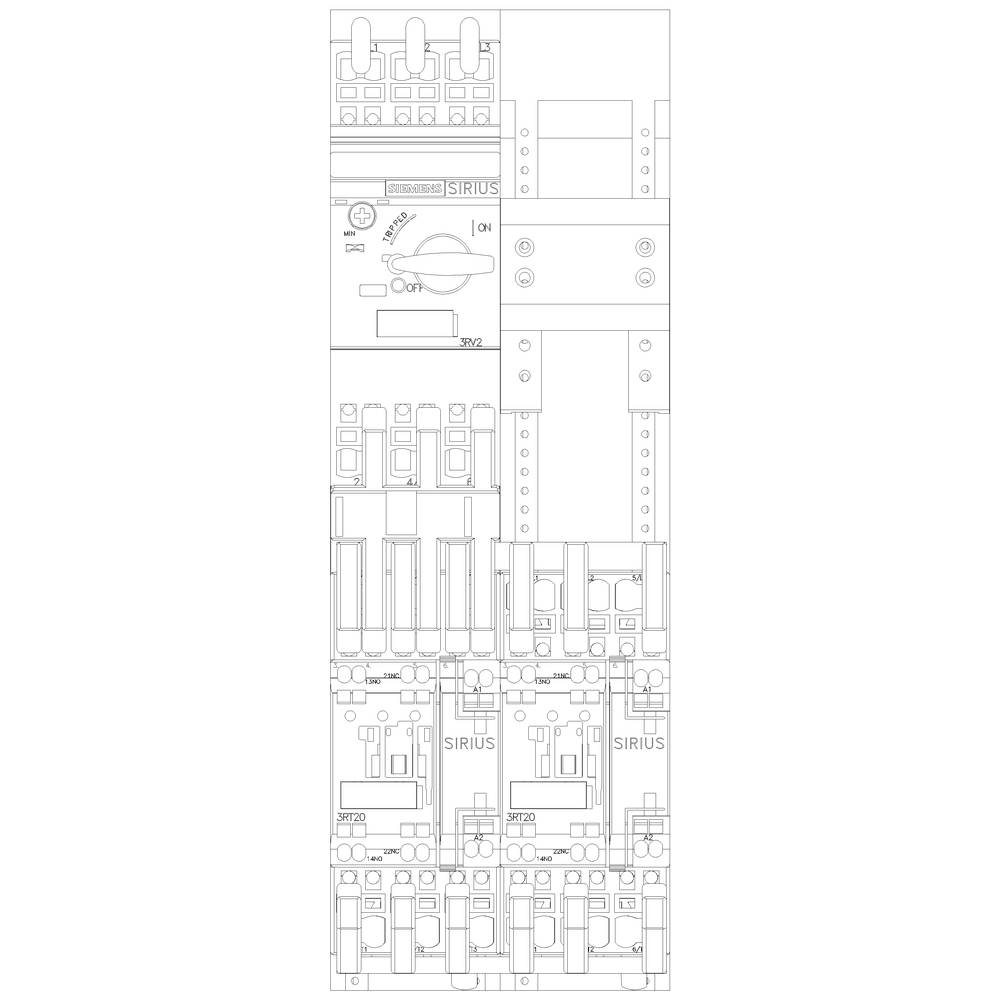

Technische tekening van een schakelschema met meerdere schakelaars en zekeringen. Toont gedetailleerd de opstelling van de elektronische componenten.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 511,57 / Stuk)

€ 511,57

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumeraftakking, afneemster, S0, 16-22A, AC 230 V/50 Hz, 150 kA

Nominale spanning: 690 V
Nominale stroom: 22 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: trekveeraansluiting
Afmetingen van verbraucherabzweigs: S0
Bedrijfsfrequentie: 50/60 Hz

Soortnaam: Aftakking voor apparaat

Motorvermogen bij 400 V: 11 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: voor vastklikken op verzamelrailsysteem 60 mm

Fabrikantnr.: 3RA22204CH270AP0

Nominale stroom: 22 A

Nominale stroom (afgerond): 22 A

Type: 3RA2220-4CH27-0AP0

Afm.: (b x h x d) 90 x 260 x 165 mm

Breedte: 90 mm

Hoogte: 260 mm

Diepte: 165 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 90

: 260 mm

: 165 mm

: FALSE

: 11 kW

: 1

: 22 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 22 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1744485 Siemens 3RA2220-4CH27-0AP0 3RA22204CH270AP0 Aftakking voor apparaat Motorvermogen bij 400 V 11 kW 690 V Nominale stroom

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744485 Siemens 3RA2220-4CH27-0AP0 3RA22204CH270AP0 Aftakking voor apparaat Motorvermogen bij 400 V 11 kW 690 V Nominale stroom

Omschrijving

Consumentenaftakking zonder beveiliging, omkeermodus AC 400 V, maat S0 16...22 A AC 230 V veerverbinding voor 60 mm verzamelrailsystemen (voldoet ook aan kaarttype 1) kaart 2, IQ = 150 kA 1S+1Ö (contactor) keerkoppeling SIRIUS 3RA22 voor het beschermen en starten van motoren.
De softstarter met reverse 3RA22 is een geteste en in de fabriek voorgemonteerde combinatie van een vermogensschakelaar 3RV2 en twee contactoren 3RT2, die al kant-en-klaar bedraad en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Zeven worden in schroef- en veersluittechniek voor montage op DIN-rail, schroefbevestiging en montage op 60 mm-verzamelrail aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA22 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
