Siemens 3RA2220-4EB27-0AP0 3RA22204EB270AP0 Aftakking voor apparaat Motorvermogen bij 400 V 15 kW 690 V Nominale stroom kopen ? Conrad Electronic

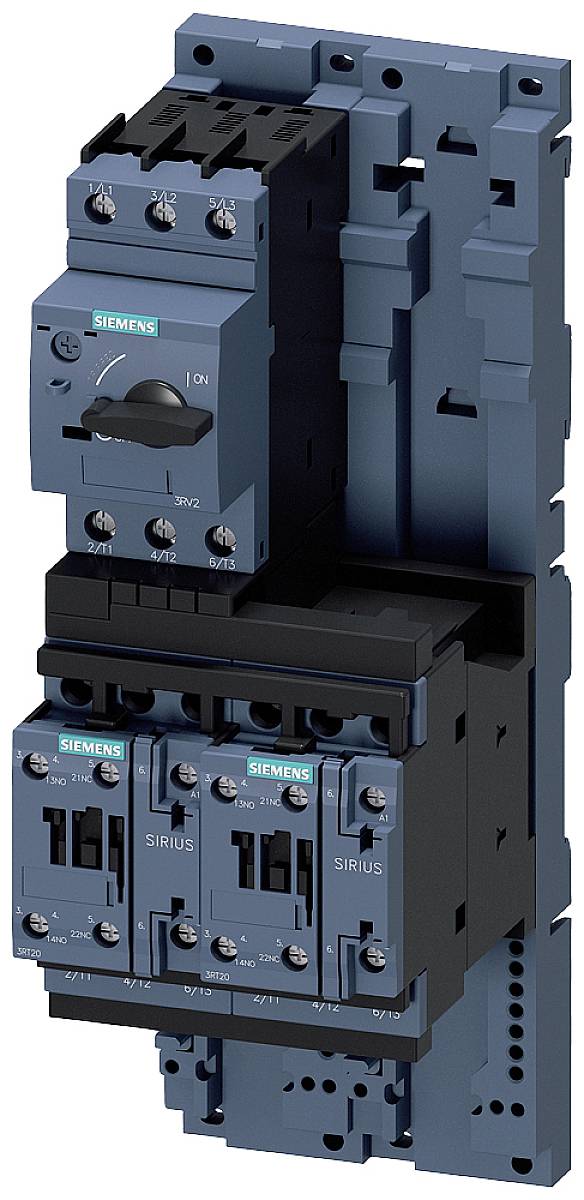

'Industriebeveiligingsrelais-aggregaat bestaande uit een relais en een hulpschakelblok, geschikt voor gebruik in elektrische schakelsystemen.'

Afbeelding vergelijkbaar

Een schakelkast met geopende deuren toont elektrische componenten. Door een raam met regendruppels is vaag industrieel apparatuur herkenbaar.

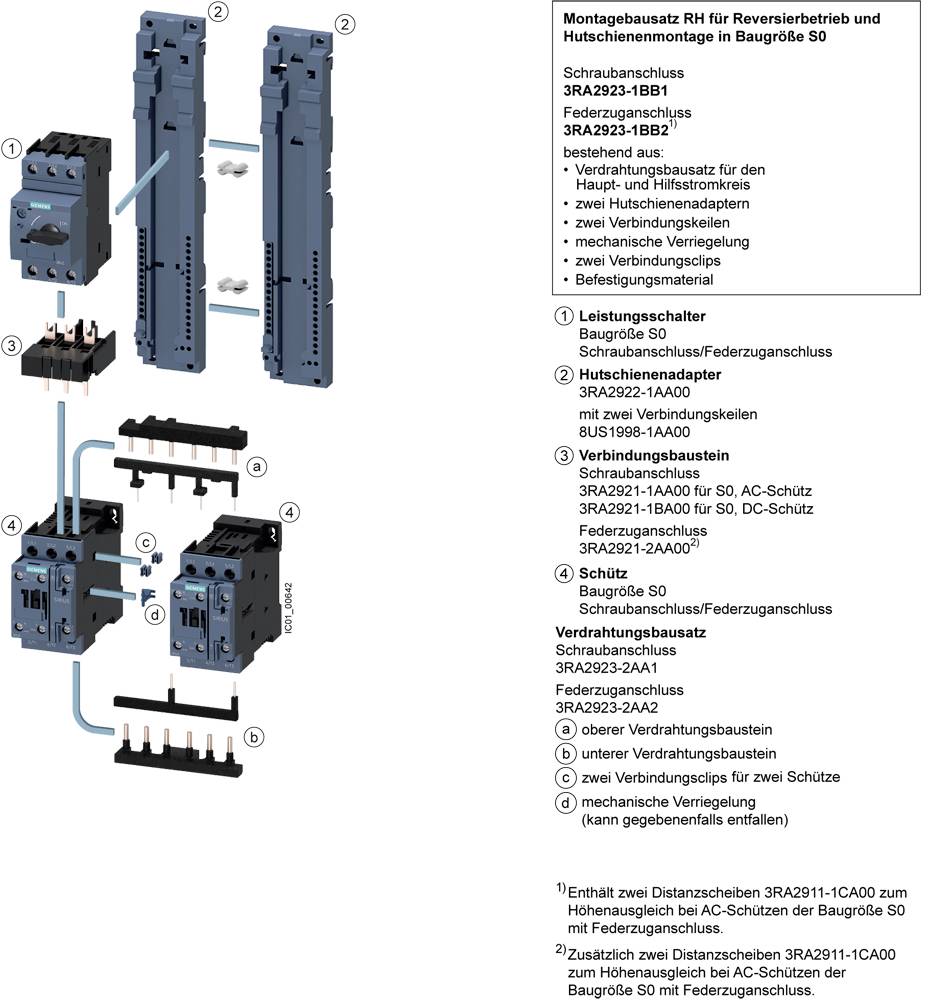

'Montagehandleiding met stap-voor-stap diagram voor de installatie van componenten voor omkeerbedrijf en beveiligingsschakelaar in grootte S0. Opsomming van bijbehorende artikelnummers.'

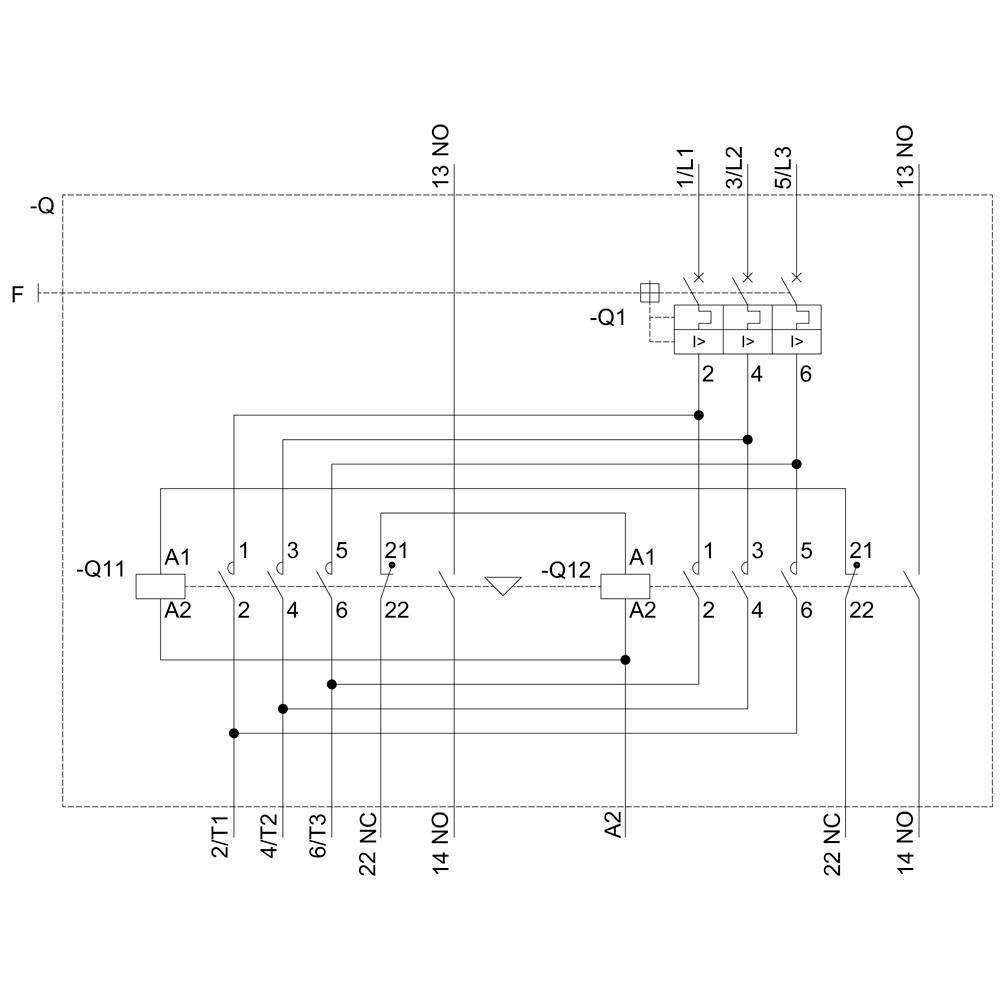

Bedradingsschema van een elektrisch systeem met relais en schakelaars, toont verbindingen en nummering voor verschillende componenten.

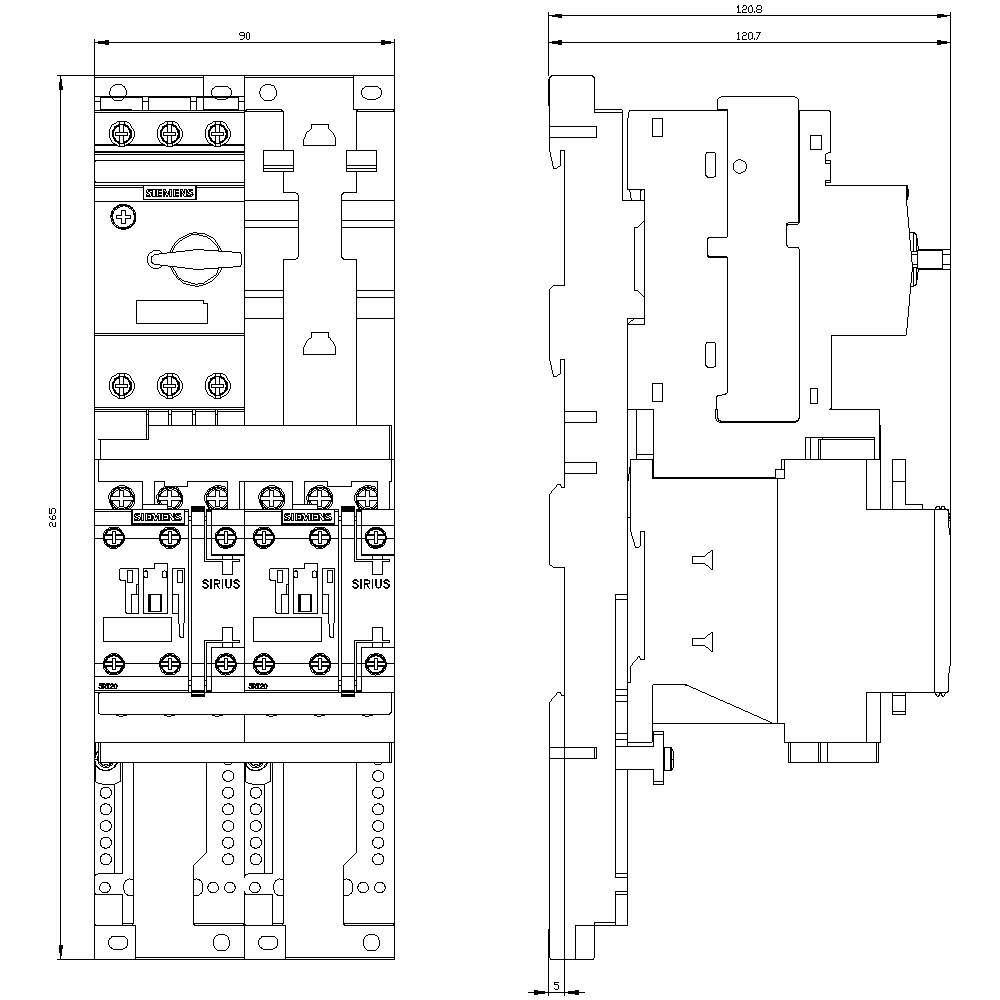

Technische tekening van een elektrisch schakeltoestel met gedetailleerde afmetingen en componentenaanzicht. Belangrijke onderdelen en afmetingen gemarkeerd.

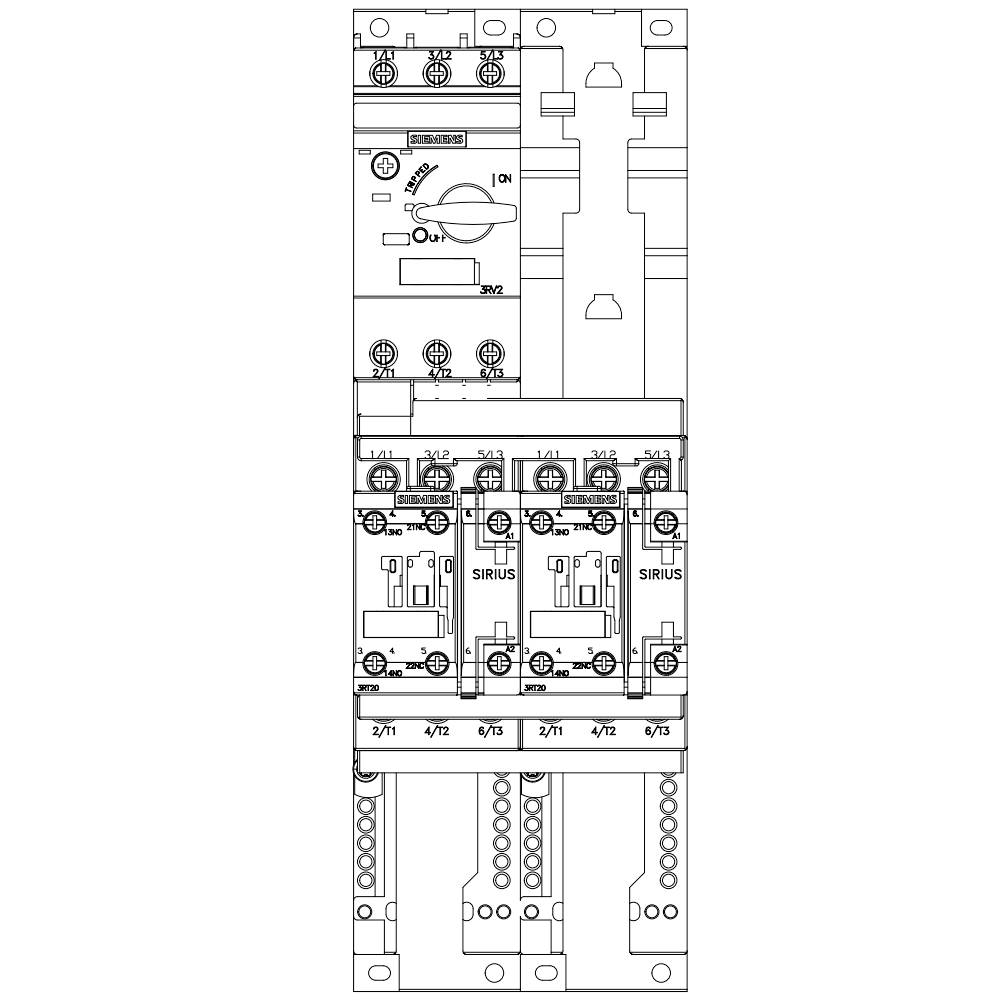

'Elektrisch schema: SIRIUS schakelmodule, toont bedrading en schakelingcomponenten. Bevat AAN-schakelaar en specifieke contactaanduidingen.'

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 503,31 / Stuk)

€ 503,31

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, afneemster, S0, 27-32A, AC 230 V/50 Hz, 150 kA

Nominale spanning: 690 V
Nominale stroom: 29 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: schroefaansluiting
Afmetingen van verbraucherabzweigs: S0
Bedrijfsfrequentie: 50/60 Hz

Soortnaam: Aftakking voor apparaat

Motorvermogen bij 400 V: 15 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: op adapter voor schroef- en klikbevestiging op een DIN-rail van 35 mm

Fabrikantnr.: 3RA22204EB270AP0

Nominale stroom: 29 A

Nominale stroom (afgerond): 29 A

Type: 3RA2220-4EB27-0AP0

Afm.: (b x h x d) 90 x 265 x 120 mm

Breedte: 90 mm

Hoogte: 265 mm

Diepte: 120 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 90

: 265 mm

: 120 mm

: FALSE

: 15 kW

: 1

: 29 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: AC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1744491 Siemens 3RA2220-4EB27-0AP0 3RA22204EB270AP0 Aftakking voor apparaat Motorvermogen bij 400 V 15 kW 690 V Nominale stroom

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744491 Siemens 3RA2220-4EB27-0AP0 3RA22204EB270AP0 Aftakking voor apparaat Motorvermogen bij 400 V 15 kW 690 V Nominale stroom

Omschrijving

Consumentenaftakking zonder beveiliging, omkeermechanisme AC 400 V, maat S0 27,0...32,0 A AC 230 V schroefaansluiting voor DIN-railmontage met DIN-railadapter (voldoet ook aan kaarttype 1) kaarttype 2, IQ = 150 kA 1S+1Ö (contactor) keerstarter SIRIUS 3RA22 voor het beschermen en starten van motoren.
De softstarter met reverse 3RA22 is een geteste en in de fabriek voorgemonteerde combinatie van een vermogensschakelaar 3RV2 en twee contactoren 3RT2, die al kant-en-klaar bedraad en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Zeven worden in schroef- en veersluittechniek voor montage op DIN-rail, schroefbevestiging en montage op 60 mm-verzamelrail aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA22 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
