Name: Siemens 3RB3016-1TE0 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)
Brand: Siemens
SKU: 1742044
Availability: BackOrder

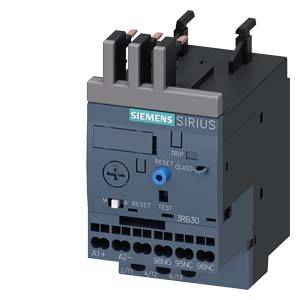

Siemens Sirius overbelastingsrelais met drie aansluitingen bovenaan, labels voor knoppen en aansluitingen zichtbaar, blauwe testknop.

Een geopende schakelkast met meerdere schappen waarop elektrische componenten en bekabeling georganiseerd zijn.

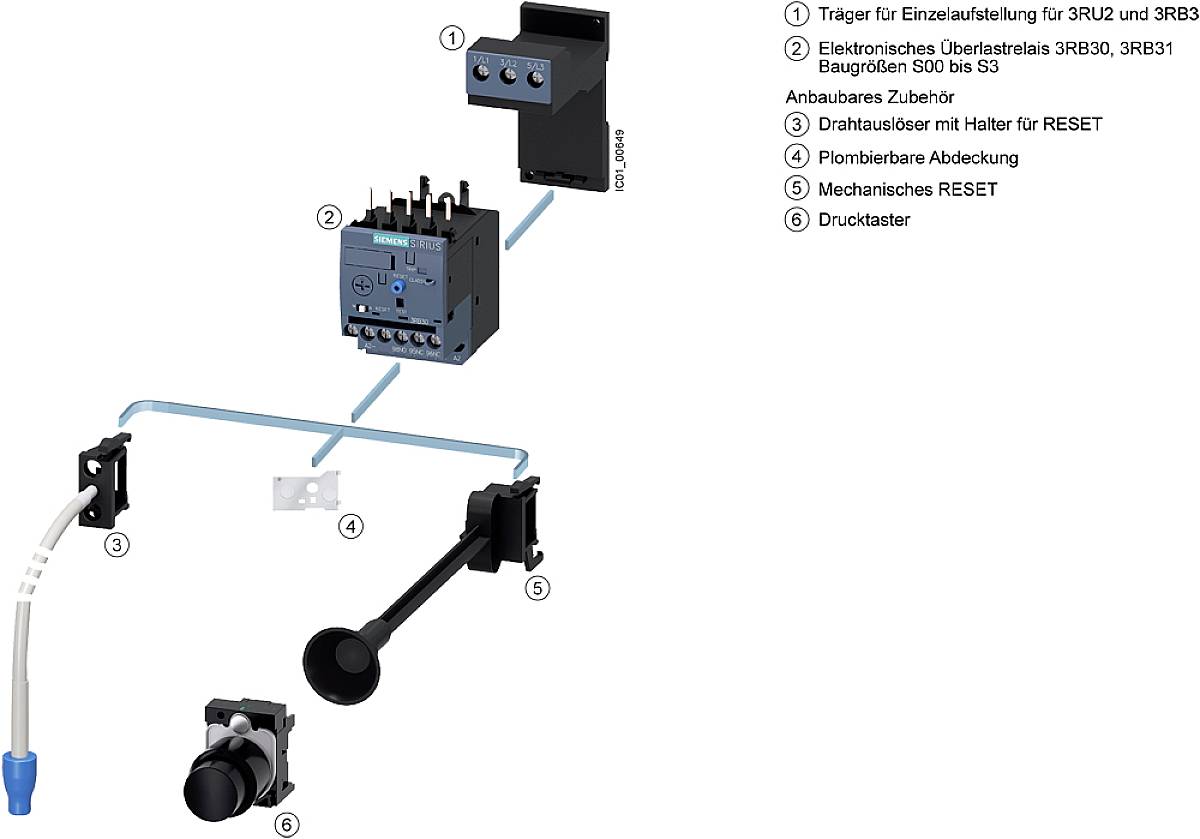

'Diagram toont elektrische componenten: drager, overbelastingsrelais, toebehoren, draadtrekker, afdekking, reset-mechanisme, drukknop.'

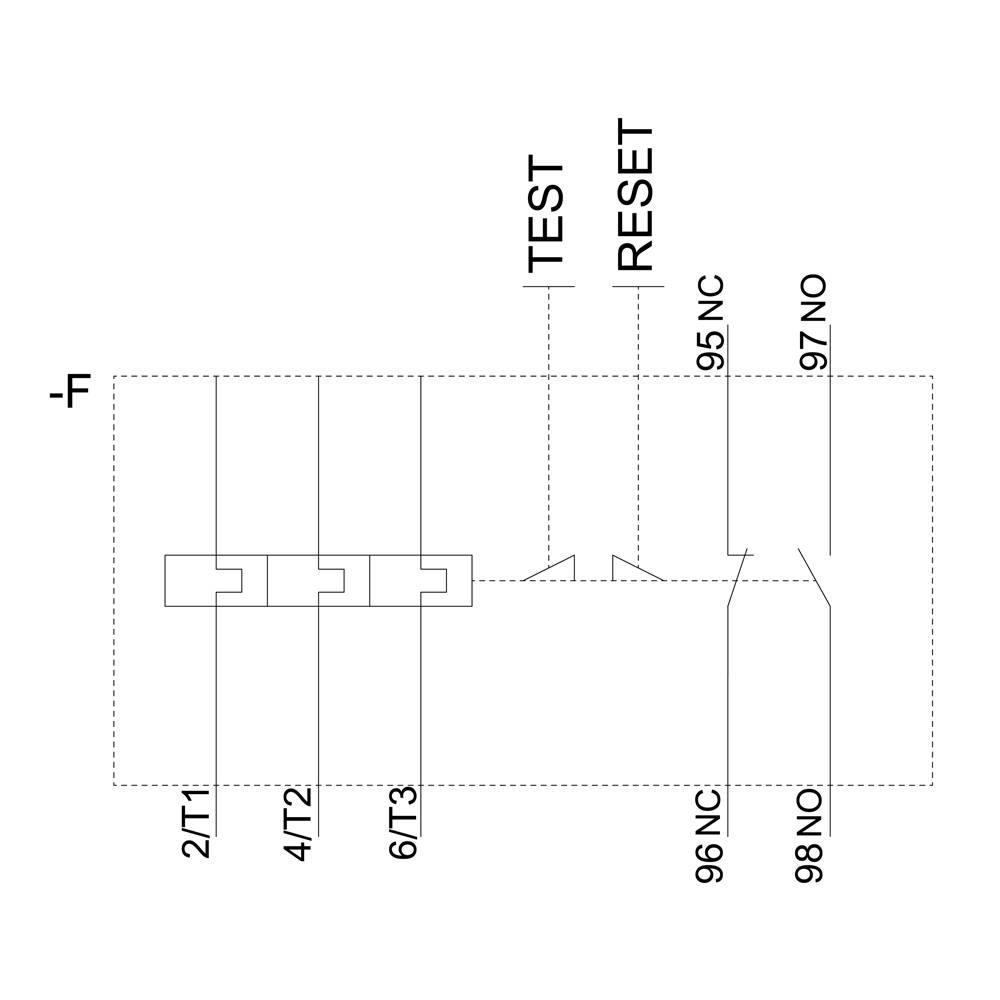

Schakelschema van een elektrisch apparaat met de aanduidingen 'Test' en 'Reset'. Aansluitingen: 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

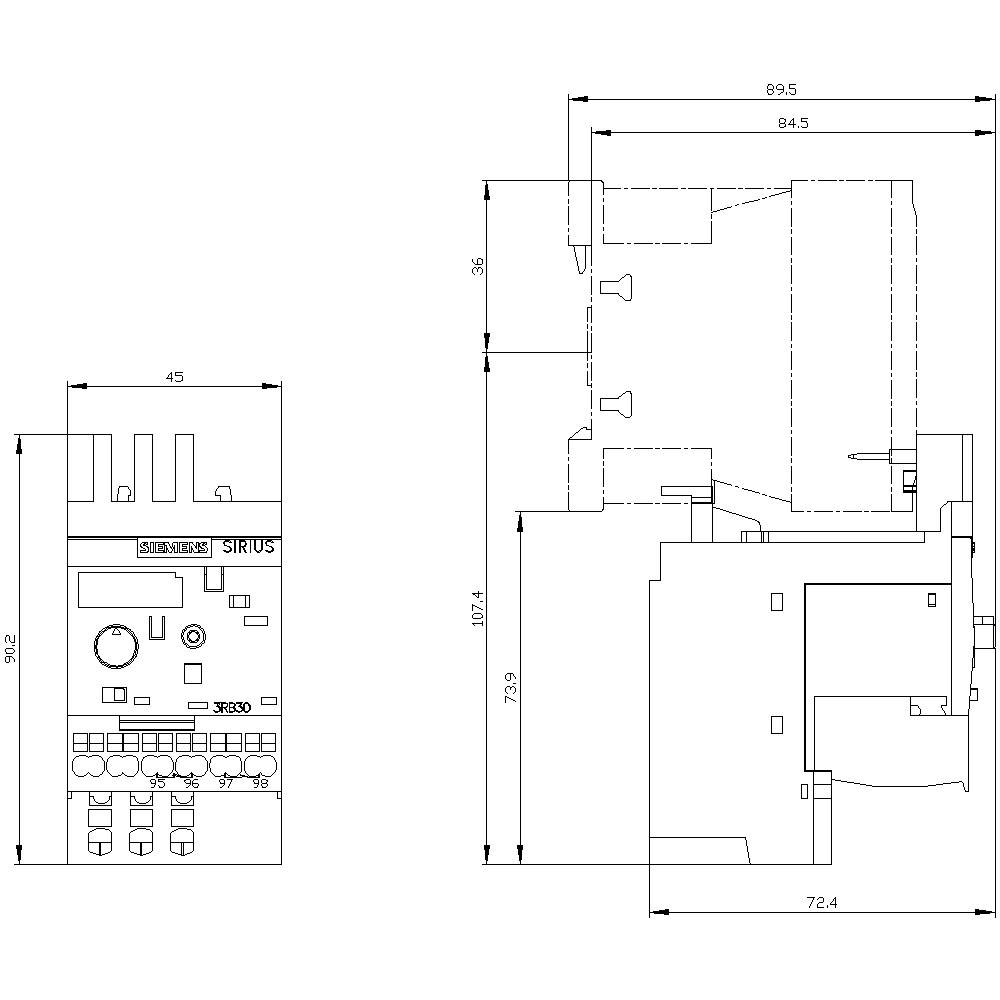

Technische tekening van een elektrisch schakeltoestel met afmetingen: 45 x 90,2 mm (vooraanzicht) en 72,4 x 107,4 mm (zijaanzicht).

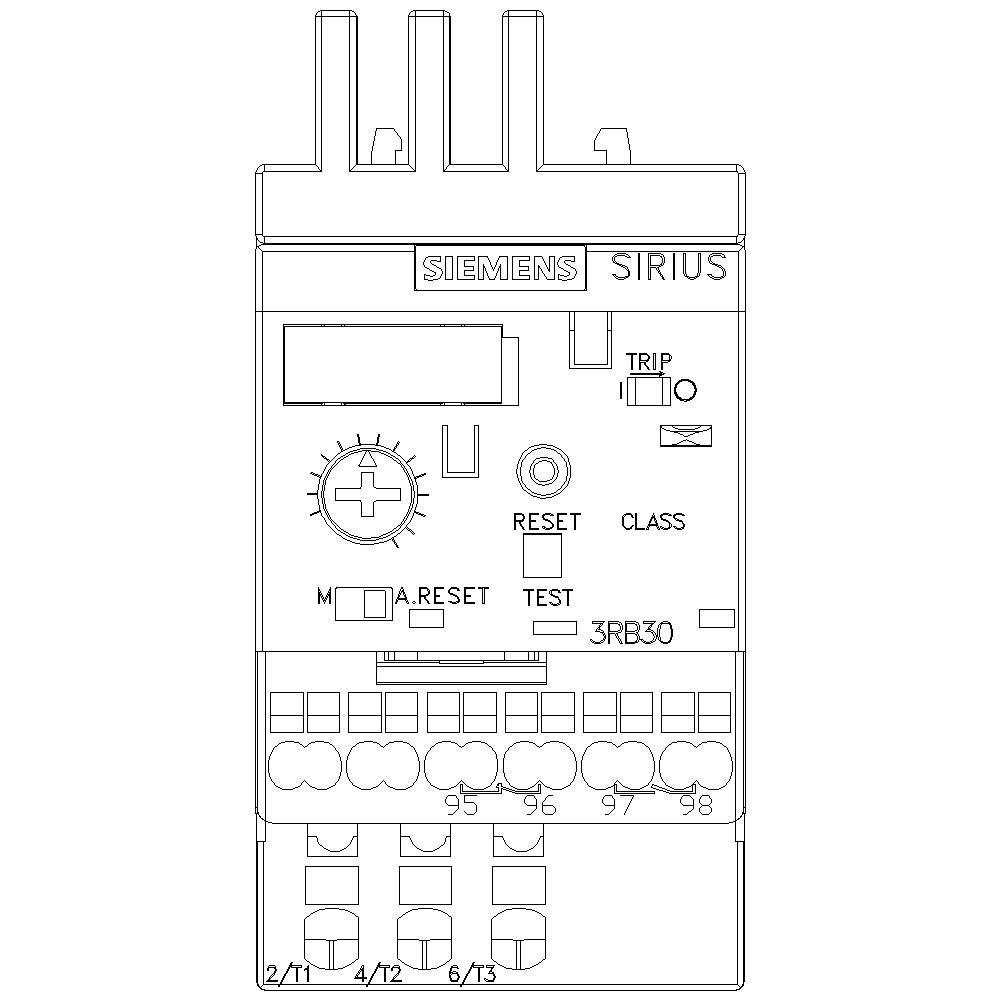

Diagram van een Siemens SIRIUS 3RB30 overbelastingsrelais. Toont bedieningselementen zoals testknop en resetknop, evenals aansluitingen en led-indicatoren.

1/6

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Functies

Overlast

Contactsoort

1x NO

1x NC

Type

3RB3016-1TE0

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar vr. 4 dec.

Aantal

Stuk(s)

Totaal (€ 86,77 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: contactormontage
Aanraakbeveiliging tegen elektrische schokken: Vingerbestendig
Aantal polen: 3
Activeringsklasse: Class 10E

Soortnaam: Overbelastingsrelais

Type: 3RB3016-1TE0

Bouwgrootte: S00

Functies: Overlast

Voedingsspanning: 690 V/AC

Instelbereik stroomsterkte (min.): 4 A

Instelbereik stroomsterkte (max.): 16 A

Instelbereik (stroomsterkte): 4 - 16 A

: 1x NO
1x NC

Aansluiting: Trekveeraansluiting

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 72 mm

Afm.: (l x b x h) 90 x 45 x 72 mm

Inhoud: 1 stuk(s)

Gewicht: 225.00

AWG (max.): 12

AWG (min.): 20

Nominale stroom: 16 A

: 90 mm

Doorsnede flexibel (min.): 0.5 mm²

Doorsnede massief (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Soortnaam

Functies

Contactsoort

Siemens 3RB2056-1FC2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741866

Leverbaar wo. 28 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 263,64^*

Siemens 3RB2056-1FF2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1749928

Leverbaar wo. 28 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 263,64^*

Siemens 3RB2056-1FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741867

Leverbaar do. 19 nov.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,01^*

Siemens 3RB2056-1FX2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741868

Leverbaar wo. 28 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 255,37^*

Siemens 3RB2056-2FC2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741869

Leverbaar wo. 28 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,12^*

Siemens 3RB2056-2FF2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741870

Leverbaar wo. 28 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,12^*

Siemens 3RB2056-2FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741871

Leverbaar wo. 28 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 238,84^*

Siemens 3RB2056-2FX2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741872

Leverbaar wo. 28 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 276,86^*

Siemens 3RB2066-1GC2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1742009

Leverbaar wo. 28 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Siemens 3RB2066-1GF2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1750423

Leverbaar wo. 28 okt.

Conrad Electronic

Overbelastingsrelais

Overlast

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Documenten en downloads

Datablad

Datablad 1742044 Siemens 3RB3016-1TE0 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1742044 Siemens 3RB3016-1TE0 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Omschrijving

Overbelastingsrelais 4 - 16 A elektronisch voor motorbeveiliging grootte S00, Class 10E contactoraanbouw hoofdstroomketen: lasklem hulpstroomketen: lasklem handmatige-automatische RESET. Elektronisch overbelastingsrelais Sirius 3RB3 voor stroomafhankelijke bescherming van verbruikers met normale en zware aanloopstroom tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, spanningsasymmetrie of fase-uitval.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
