Name: Siemens 3RB3036-2WB0 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)
Brand: Siemens
SKU: 1743078
Availability: BackOrder

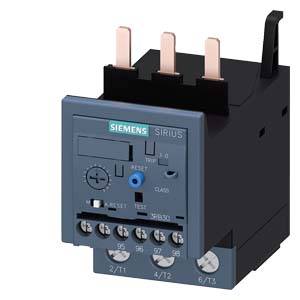

Industrieel Siemens-relais met drie ingangs- en vier uitgangsklemmen, dat wordt gebruikt voor elektrische stuurcircuits.

Een schakelkast met een open deur toont elektrische componenten en bekabeling die worden gebruikt voor besturings- en distributiesystemen.

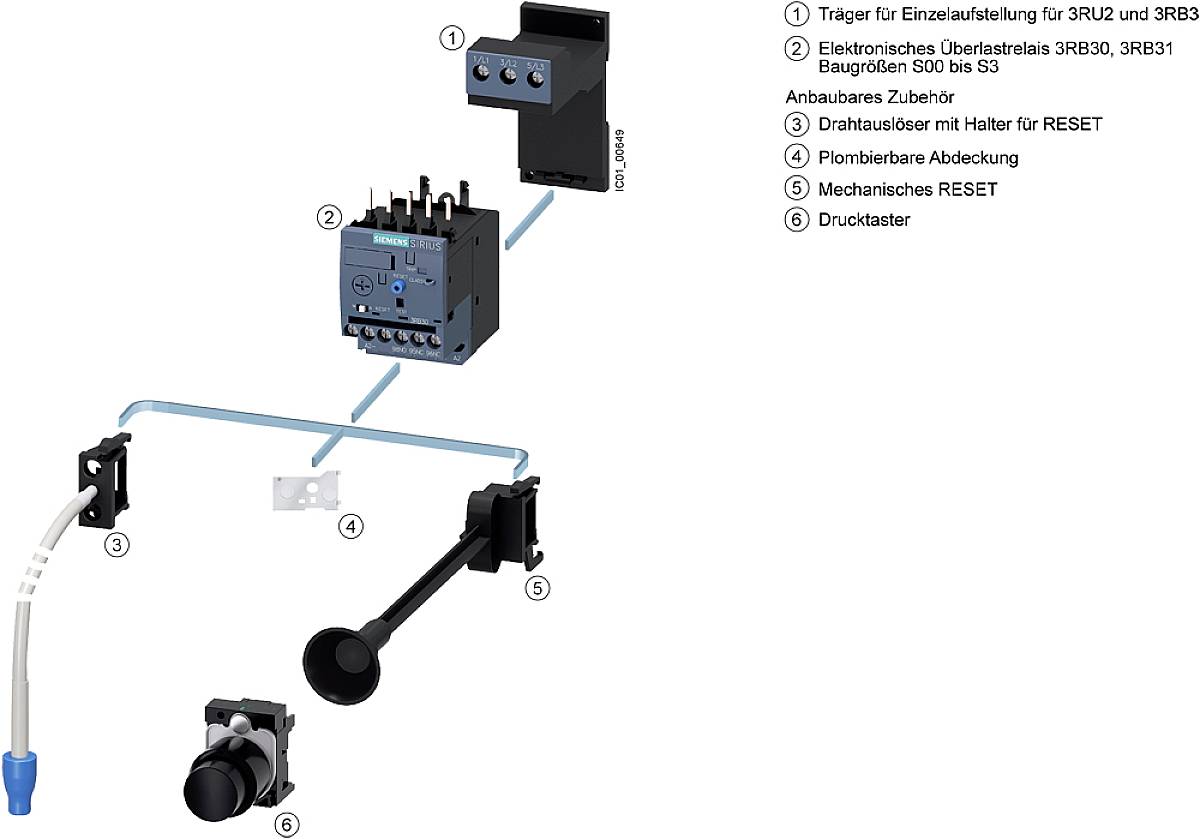

'Diagram toont een elektronisch overbelastingsrelais met toebehoren, inclusief draaibare trigger met houder voor RESET en mechanische RESET.'

Schakelschema van een elektrisch relais toont de aansluitingen T1, T2, T3 en Test- en Reset-functies. Verbindingen naar de contacten 95, 96, 97, 98 weergegeven.

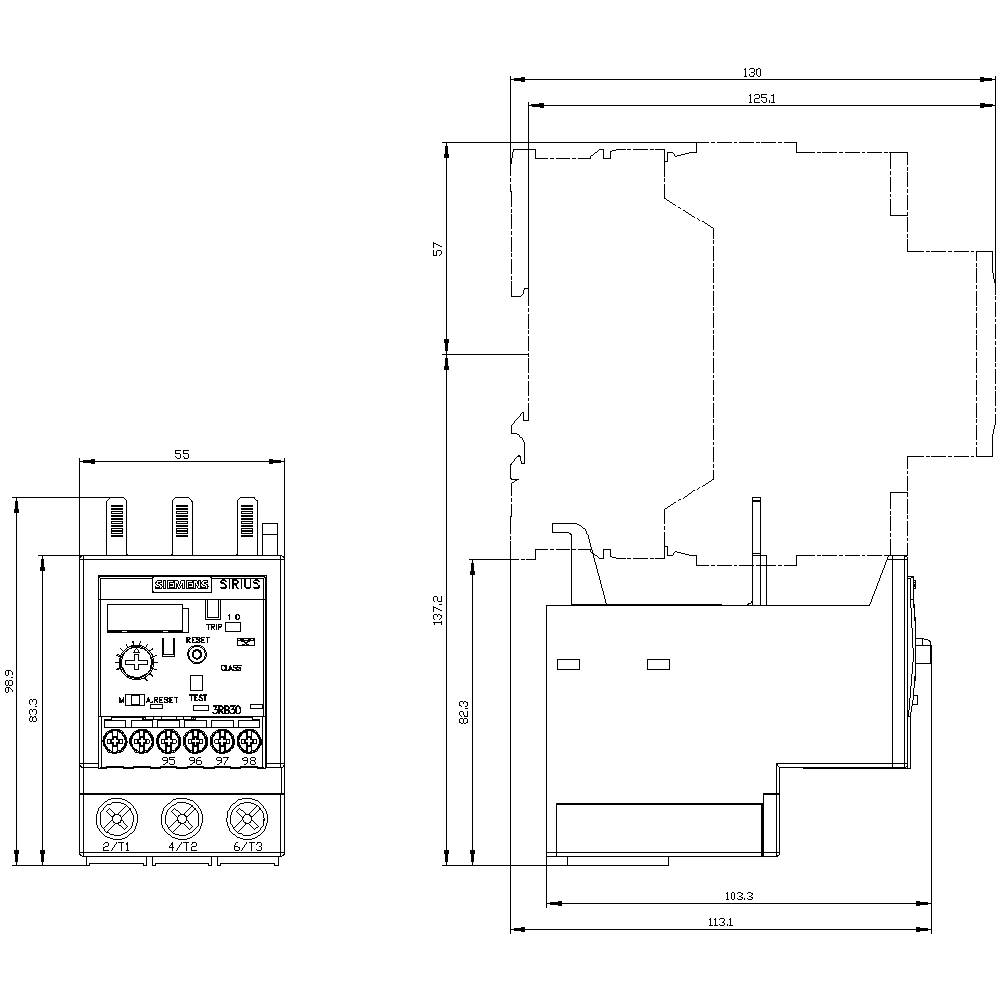

Technische tekening van een elektrisch apparaat met front- en zijaanzicht, toont afmetingen en aansluitpunten voor montagedoeleinden.

1/5

Afbeelding vergelijkbaar

Soortnaam

Overbelastingsrelais

Functies

Overlast

Contactsoort

1x NO

1x NC

Type

3RB3036-2WB0

Bouwgrootte

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 14 jan. 2027

Aantal

Stuk(s)

Totaal (€ 269,00 / Stuk)

€ 269,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestiging: bescherming aanbouw
Aanraking bescherming tegen elektrische schokken: vingerveilig bij verticale aanraking van voren conform IEC 60529
Aantal polen: 3
Resolutieklasse: class 20E

Soortnaam: Overbelastingsrelais

Type: 3RB3036-2WB0

Bouwgrootte: S2

Functies: Overlast

Voedingsspanning: 690 V/AC

Instelbereik stroomsterkte (min.): 20 A

Instelbereik stroomsterkte (max.): 80 A

Instelbereik (stroomsterkte): 20 - 80 A

: 1x NO
1x NC

Aansluiting: Schroeven

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 55 mm

Hoogte: 99 mm

Afm.: (l x b x h) 104 x 55 x 99 mm

Inhoud: 1 stuk(s)

AWG (max.): 1

AWG (min.): 18

Nominale stroom: 60 A

: 104 mm

Doorsnede flexibel (min.): 1 mm²

Doorsnede massief (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Screw connection

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Contactsoort

Functies

Soortnaam

Siemens 3RB2056-1FC2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741866

Leverbaar ma. 16 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 319,00^*

Siemens 3RB2056-1FF2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1749928

Leverbaar ma. 16 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 319,00^*

Siemens 3RB2056-1FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741867

Leverbaar wo. 25 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 265,00^*

Siemens 3RB2056-1FX2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741868

Leverbaar ma. 16 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 309,00^*

Siemens 3RB2056-2FC2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741869

Leverbaar ma. 16 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 345,00^*

Siemens 3RB2056-2FF2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741870

Leverbaar ma. 16 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 345,00^*

Siemens 3RB2056-2FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741871

Leverbaar ma. 16 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 295,00^*

Siemens 3RB2056-2FX2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741872

Leverbaar ma. 16 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 335,00^*

Siemens 3RB2066-1GC2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1742009

Leverbaar ma. 16 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 339,00^*

Siemens 3RB2066-1GF2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1750423

Leverbaar ma. 16 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 339,00^*

Documenten en downloads

Datablad

Datablad 1743078 Siemens 3RB3036-2WB0 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743078 Siemens 3RB3036-2WB0 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Omschrijving

Overbelastingsrelais 0,32...80 A elektronisch voor motorbeveiliging maat S2, Class 20E contactoraanbouw hoofdstroomketen: schroef hulpstroomketen: schroef handmatige-automatische RESET. Elektronisch overbelastingsrelais Sirius 3RB3 voor stroomafhankelijke bescherming van verbruikers met normale en zware aanloopstroom tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, spanningsasymmetrie of fase-uitval.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
