Siemens 3RB3133-4WX1 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Overbelastingsrelais
Functies
Overlast
Contactsoort
1x NO
1x NC
Type
3RB3133-4WX1
Bouwgrootte
S2
Datasheet (PDF)
Aantal
Totaal (€ 280,17 / Stuk)
€ 280,17
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Bevestigingswijze: Afzonderlijke opstelling
- Aanraakbeveiliging tegen elektrische schokken: Vingerbestendig
- Aantal polen: 3
- Activeringsklasse: Class 5E, 10E, 20E en 30E instelbaar
- Soortnaam
Overbelastingsrelais
- Type
3RB3133-4WX1
- Bouwgrootte
S2
- Functies
Overlast
- Bijzonderheden
Auto/hand-schakeling
- Voedingsspanning
690 V/AC
- Instelbereik stroomsterkte (min.)
20 A
- Instelbereik stroomsterkte (max.)
80 A
- Instelbereik (stroomsterkte)
20 - 80 A
1x NO
1x NC
- Aansluiting
Doorsteekomvormer
IP20
- Min. temperatuur
-25 °C
- Max. temperatuur
+60 °C

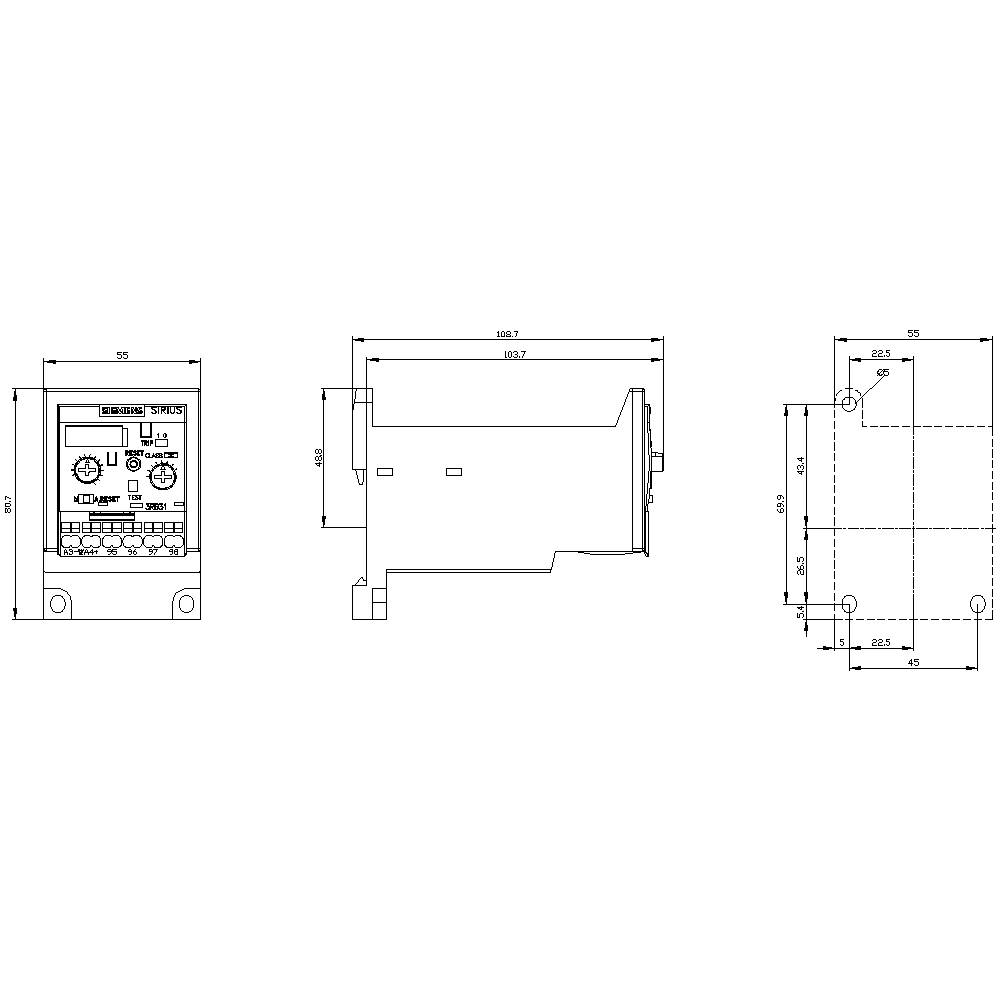

- Breedte
55 mm
- Hoogte
81 mm
- Afm.
(l x b x h) 109 x 55 x 81 mm
- Inhoud
1 stuk(s)
- AWG (max.)
16
- AWG (min.)
24
- Nominale stroom
80 A
109 mm
- Doorsnede massief (min.)
1 mm²
Separate positioning
1
1
0
Adjustable
Through-feed current converter
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 1743261 Siemens 3RB3133-4WX1 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1743261 Siemens 3RB3133-4WX1 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)
Omschrijving
Overbelastingsrelais 20 -80 A elektronisch voor motorbeveiliging grootte S2, Class 5E...30E los gemonteerd hoofdstroomketen: doorsteekw. Hulpstroomcircuit: trekveerklem Handmatig-automatisch-RESET interne aardlekherkenning Elektronisch overbelastingsrelais Sirius 3RB3 voor stroomafhankelijke bescherming van verbruikers met normale en zware aanloopstart tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, spanningsasymmetrie of faseuitval.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. De uitvoering 3RB31 biedt uitgebreide functies zoals een geïntegreerde elektrische reset op afstand, aardlekdetectie en nog veel meer.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.

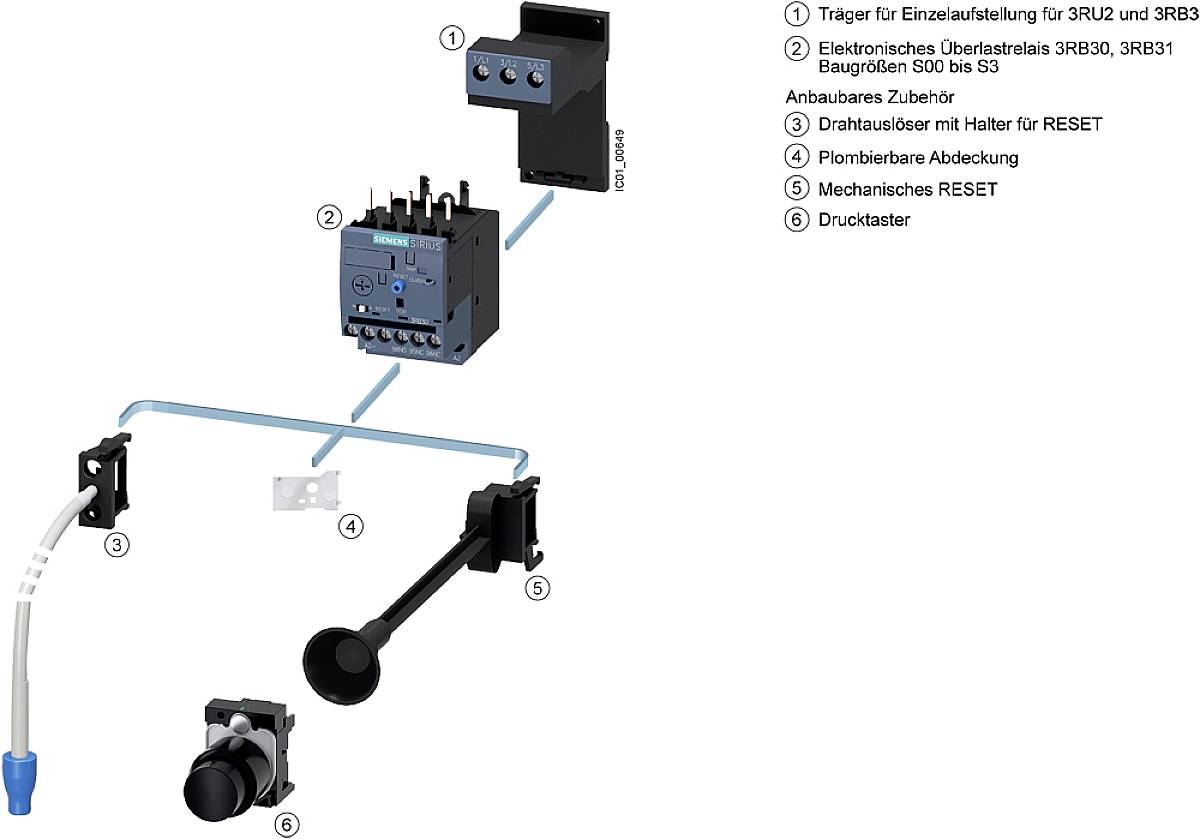

De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. De uitvoering 3RB31 biedt uitgebreide functies zoals een geïntegreerde elektrische reset op afstand, aardlekdetectie en nog veel meer.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S00 tot S3.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
