Name: Siemens 3RB3143-4UD0 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)
Brand: Siemens
SKU: 1699090
Availability: BackOrder

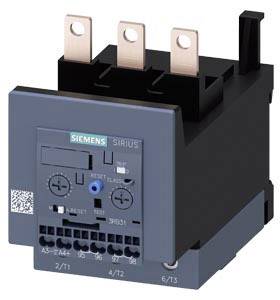

Een driepolig Siemens SIRIUS schakelrelais met drie bovenste aansluitklemmen en een blauwe resetknop aan de voorzijde.

Een geopende schakelkast toont verschillende elektronische componenten en bekabeling die worden gebruikt voor besturings- en regeltechniek.

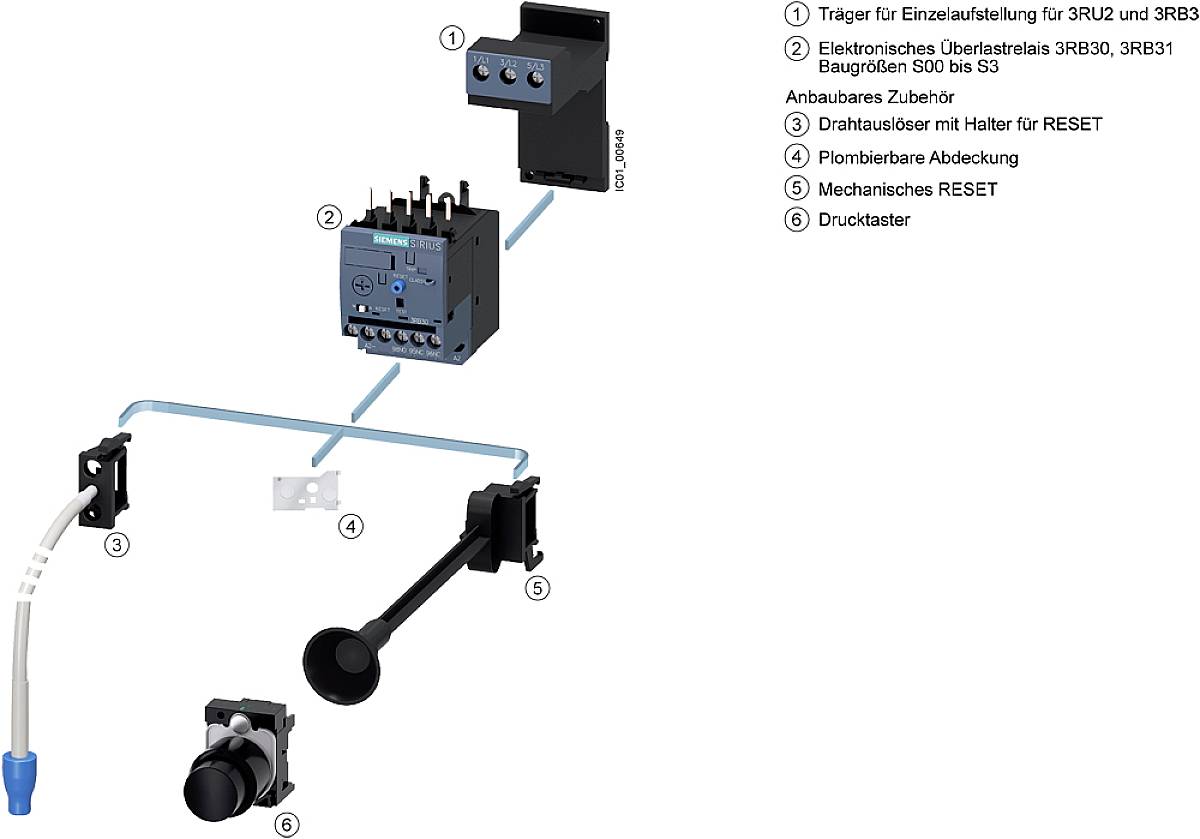

'Diagram toont componenten van een elektronisch overbelastingsrelais met drager, toebehoren en mechanische onderdelen.'

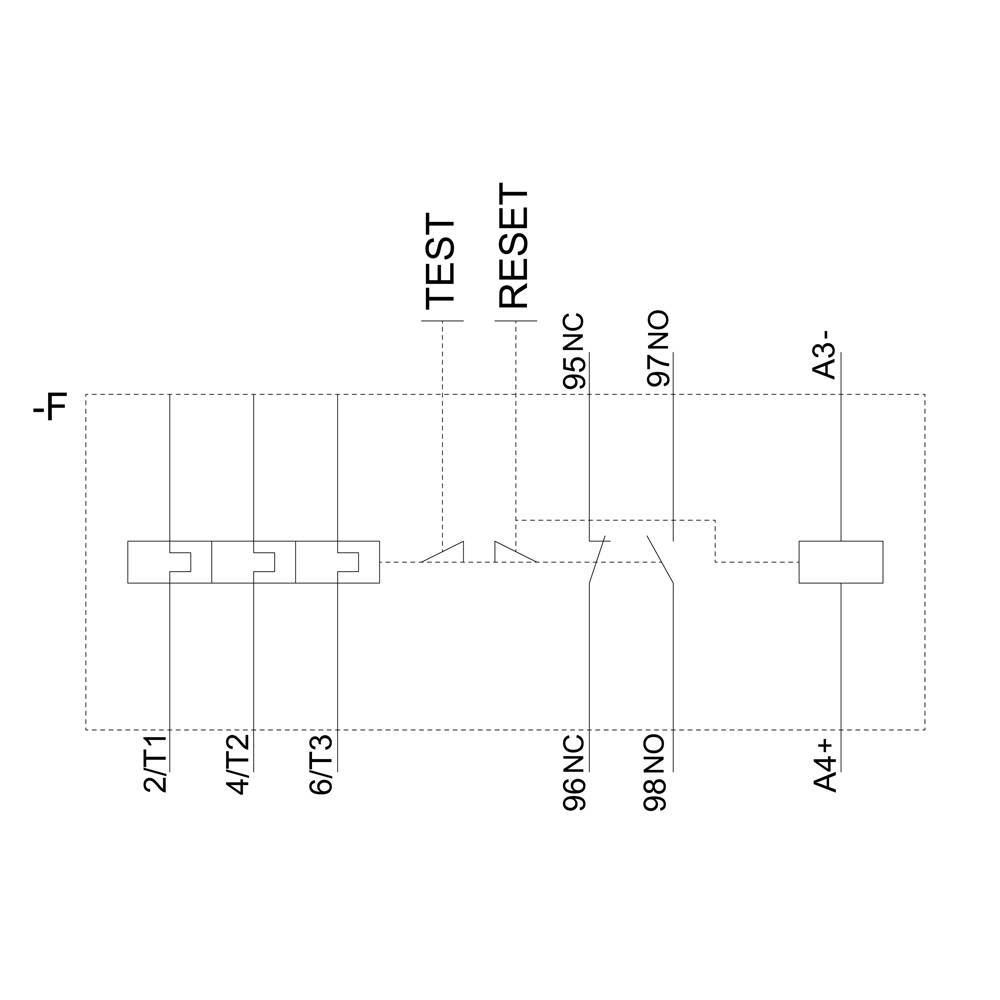

Schakelschema met meerdere contacten, waaronder 'TEST', 'RESET' en nummermarkeringen; toont elektrische verbindingspunten.

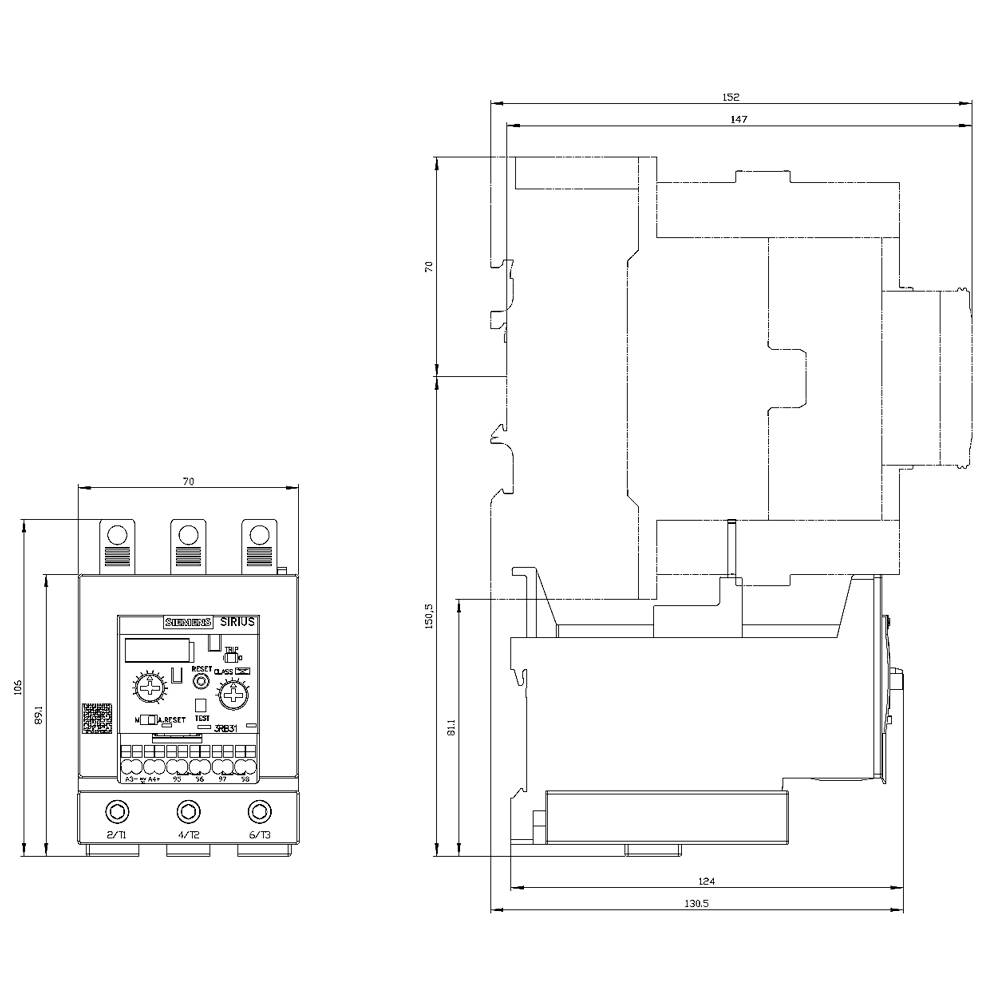

Technische tekening van een elektronisch apparaat met afmetingen. Toont vooraanzicht en zijaanzicht met gedetailleerde maatvoering.

1/5

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Overbelastingsrelais

Functies

Overlast

Contactsoort

1x NO

1x NC

Type

3RB3143-4UD0

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 309,00 / Stuk)

€ 309,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: contactormontage
Aanraakbeveiliging tegen elektrische schokken: vingerveilig bij verticale aanraking van voren naar IEC 60529
Aantal polen: 3
Activeringsklasse: CLASS 5E, 10E, 20E en 30E instelbaar

: Piece

Soortnaam: Overbelastingsrelais

Type: 3RB3143-4UD0

Bouwgrootte: S3

Functies: Overlast

Voedingsspanning: 1000 V/AC

Instelbereik stroomsterkte (min.): 12.5 A

Instelbereik stroomsterkte (max.): 50 A

Instelbereik (stroomsterkte): 12.5 - 50 A

: 1x NO
1x NC

Aansluiting: Schroeven

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 70 mm

Hoogte: 106 mm

Afm.: (l x b x h) 124 x 70 x 106 mm

Inhoud: 1 stuk(s)

AWG (max.): 1

AWG (min.): 10

Nominale stroom: 50 A

: 124 mm

Doorsnede flexibel (min.): 2.5 mm²

Doorsnede massief (min.): 2.5 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Screw connection

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Contactsoort

Functies

Soortnaam

Siemens 3RB2056-1FC2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741866

Leverbaar do. 12 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 319,00^*

Siemens 3RB2056-1FF2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1749928

Leverbaar do. 12 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 319,00^*

Siemens 3RB2056-1FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741867

Leverbaar do. 26 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 265,00^*

Siemens 3RB2056-1FX2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741868

Leverbaar do. 12 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 309,00^*

Siemens 3RB2056-2FC2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741869

Leverbaar do. 12 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 345,00^*

Siemens 3RB2056-2FF2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741870

Leverbaar do. 12 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 345,00^*

Siemens 3RB2056-2FW2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1741871

Leverbaar do. 12 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 295,00^*

Siemens 3RB2056-2FX2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1741872

Leverbaar do. 12 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 335,00^*

Siemens 3RB2066-1GC2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Artikelnummer:1742009

Leverbaar do. 12 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 339,00^*

Siemens 3RB2066-1GF2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Artikelnummer:1750423

Leverbaar do. 12 nov.

Conrad Electronic

1x NO

Overlast

Overbelastingsrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 339,00^*

Documenten en downloads

Datablad

Datablad 1699090 Siemens 3RB3143-4UD0 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1699090 Siemens 3RB3143-4UD0 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Omschrijving

Overbelastingsrelais 12,5...50 A voor motorbeveiliging maat S3, CLASS 5E...30E contactormontage Hoofdstroomcircuit: schroef Hulpcircuit: trekveerklem Handmatig-automatisch-RESET Elektronisch overbelastingsrelais SIRIUS 3RB3 voor stroomafhankelijke bescherming van verbruikers met normale en zware aanloopstart tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, spanningsasymmetrie of fase-uitval. Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Door hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere warmte-ontwikkeling in de schakelkast. Wereldwijde goedkeuringen (bijvoorbeeld IEC en UL/CSA) en gebruik in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. De uitvoering 3RB31 biedt uitgebreide functies zoals een geïntegreerde elektrische reset op afstand, aardlekdetectie en nog veel meer. Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar. De accessoires zijn geschikt voor alle maten S00 tot S3. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.
