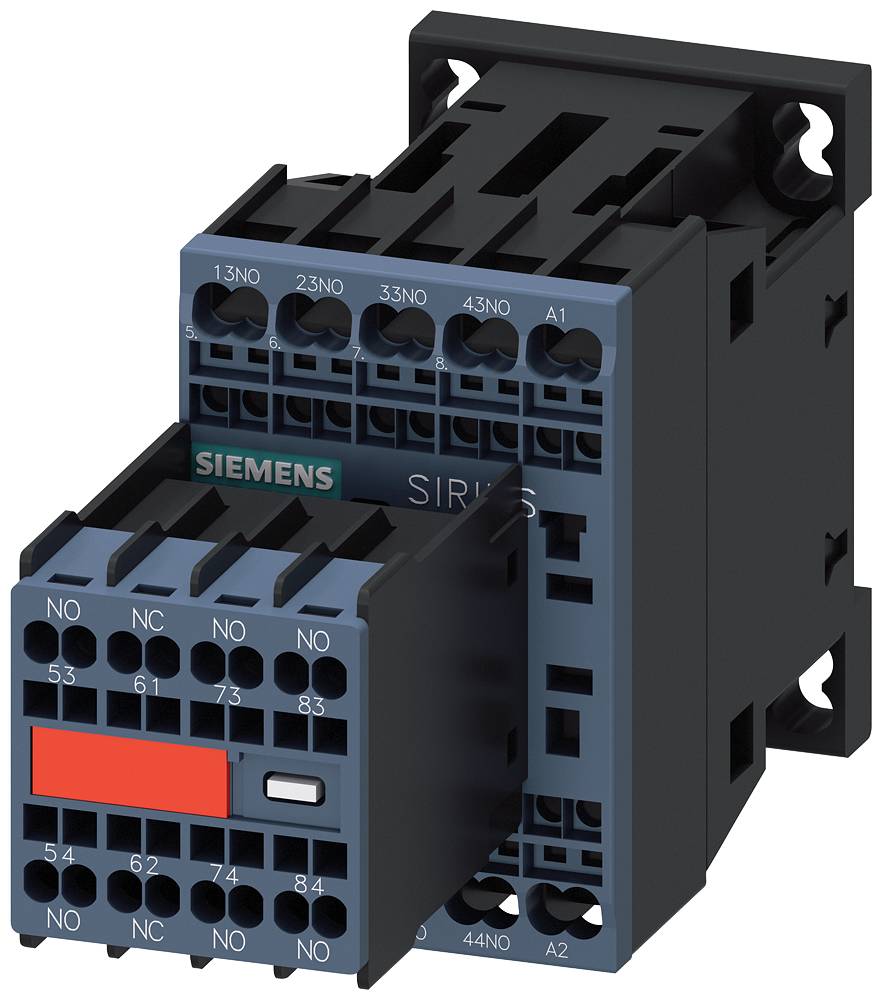

Name: Siemens 3RH2271-2BB40 Hulpbeveiliging 4 W Geschikt voor merk (relais): Siemens Single 1 stuk(s)
Brand: Siemens
SKU: 2862358
Availability: BackOrder

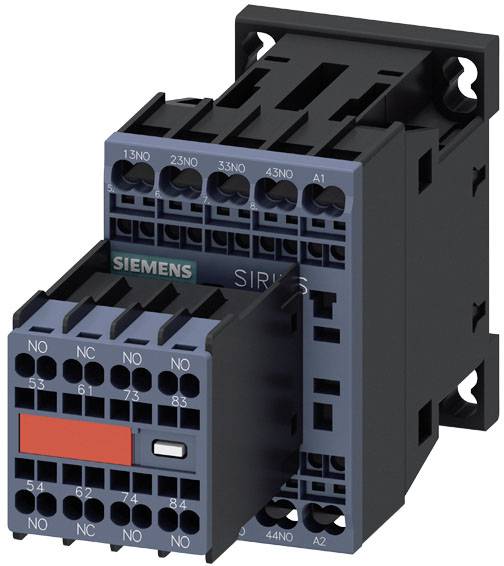

Op de afbeelding staat een Siemens SIRIUS schakelaar, een elektrisch schakelapparaat dat in industriële toepassingen wordt gebruikt voor motorsturing.

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Vermogen

4 W

Aansluiting

Trekveeraansluiting

Verpakkingswijze

Single

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Set(s)

Totaal (€ 119,99 / Stuk)

€ 119,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aandeel gevaarlijke uitval / bij hoge eisen: 73
Aandeel gevaarlijke uitval / bij een lage oplage: 40
Aantrekvermogen / magneetspoel / bij DC: 4 W.
Houdervermogen / van de magneetspoel / bij DC: 4 W.
Opstelhoogte / bij hoogte boven NN / maximaal: 2000 m.
Uitvoering van het zekeringsinzetstuk / voor kortsluitbeveiliging van de hulpschakelaar / vereist: Zekering GL/GG: 10 A.
Aanraakbeveiliging / voorzijde: Vingerveilig bij verticale aanraking van voren
Inbouwpositie: Bij verticaal montagevlak +/-180° draaibaar, bij verticaal montagevlak +/- 22,5° naar voren en achteren kantelbaar
Schakelfrequentie / bij AC-12 / maximaal [1/h]: 1000
Schakelfrequentie / bij AC-14 / maximaal [1/h]: 1000
Schakelfrequentie / bij AC-15 / maximaal [1/h]: 1000
Schakelfrequentie / bij DC-12 / maximaal [1/h]: 1000
Schakelfrequentie / bij DC-13 / maximaal [1/h]: 1000
Productfunctie / geforceerde geleiding: Ja
Toepassingsgebied: Voor het schakelen van de stuursignalen in het stuurcircuit
Bestand tegen spanningspieken tot 6 kV
Verontreinigingsgraad: 3
Uitvoering van de leidingbeveiligingsschakelaar / voor kortsluitbeveiliging van de hulpstroomkring / tot 230 V: C-karakteristiek: 6 A; 0,4 kA
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 12)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 4 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 2,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / zonder adereindbewerking: 2x (0,5... 2,5 mmm)

: Single

Soortnaam: Hulpbeveiliging

Type: 3RH2271-2BB40

Bouwgrootte: S00

Aantal polen: 4-polig

Type hulpcontact: 7x NO
1x NC

Regelspanning (min.): 24 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 - 24 V/DC

: 4 W

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Schroefbevestiging
Snap-on bevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 10.000.000

Response-tijd: 13 ms

Afvalvertraging: 100 ms

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 121 mm

Afm.: (b x h x d) 45 x 70 x 121 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2862358 Siemens 3RH2271-2BB40 Hulpbeveiliging 4 W Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862358 Siemens 3RH2271-2BB40 Hulpbeveiliging 4 W Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Omschrijving

Hulpschakelaar, 7 S + 1 Ö, DC 24 V, maat S00, veeraansluiting, hulpschakelaar onoplosbaar Hulpschakelaar SIRIUS 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit.
De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA).
Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid.
De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt.
De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
