Name: Siemens 3RH2911-1GA13 Hulpschakelaar Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)
Brand: Siemens
SKU: 2862268
Availability: InStock

Siemens 3RH2911-1GA13 Hulpschakelaar Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)-0

Een elektrisch relais met meerdere aansluitklemmen, gekenmerkt door 'NO' en 'NC' voor de schakeltoestanden van de contacten.

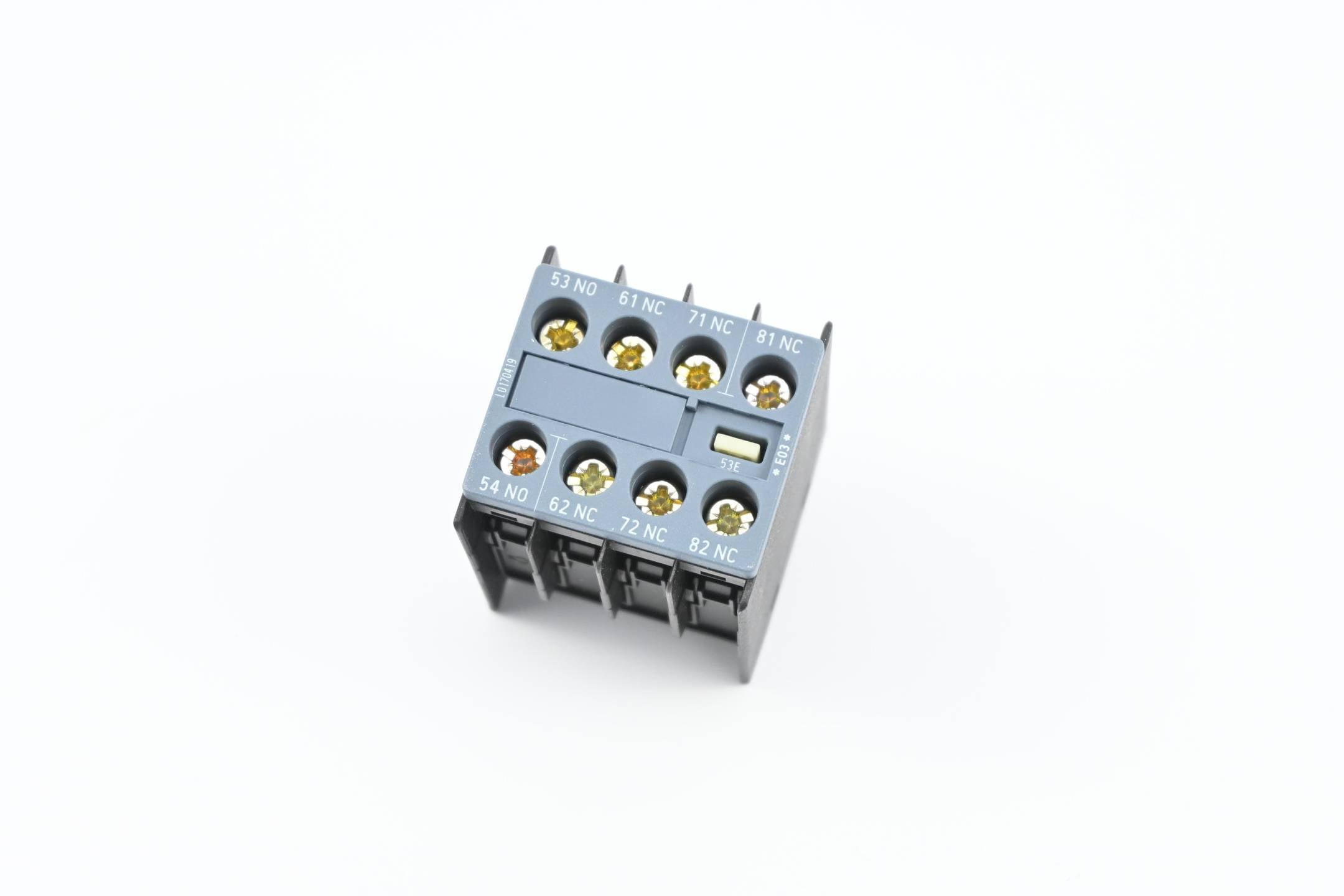

Siemens 3RH2911-1GA13 Hulpschakelaar Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)-2

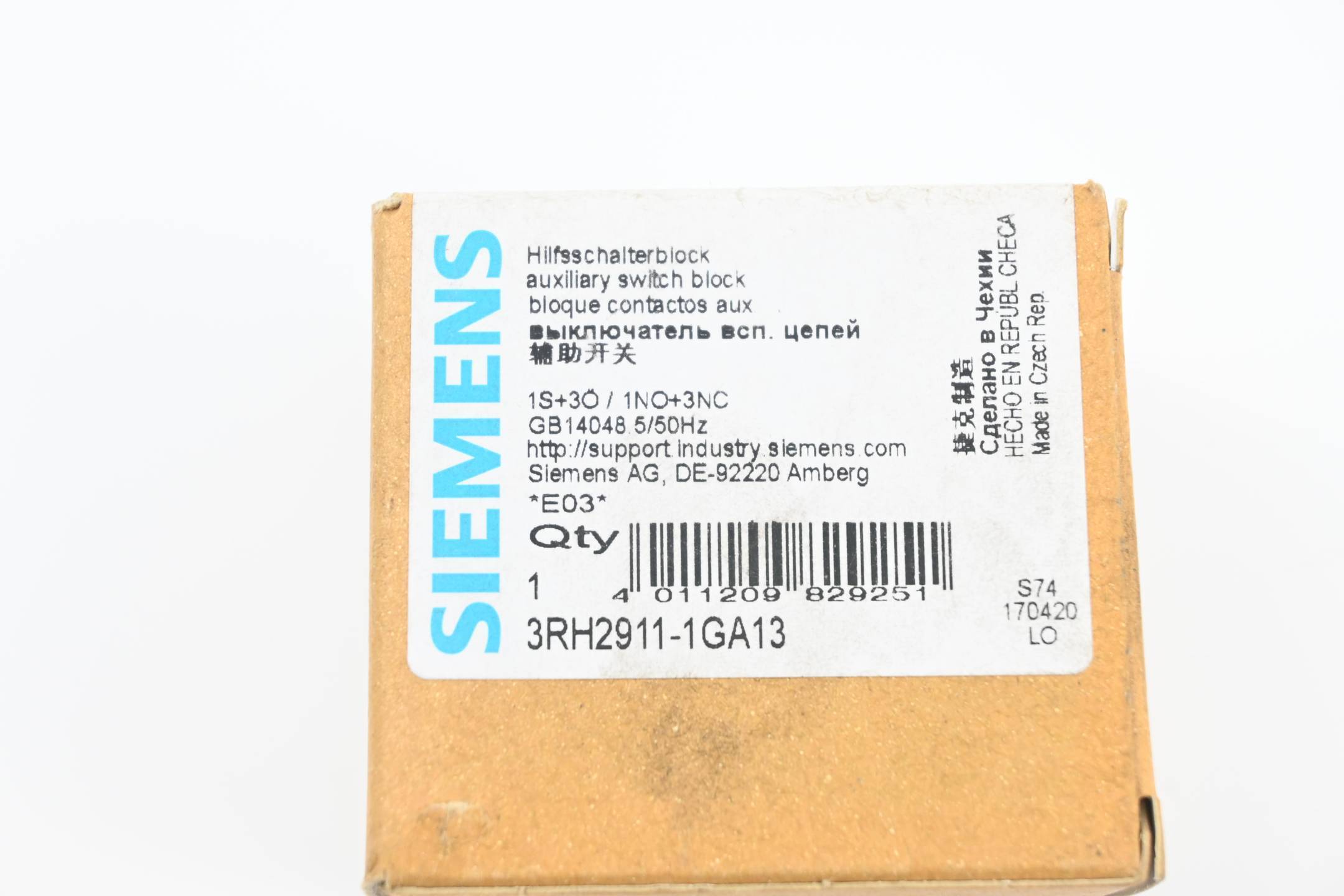

Siemens 3RH2911-1GA13 Hulpschakelaar Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)-3

Een geopende schakelkast vol elektronische componenten staat in een vochtige omgeving. Op de achtergrond is vaag machinewerkzaamheden zichtbaar.

Diagram toont verschillende schakelaars en hulpschakelaars, hun aansluitingen en inbouwmogelijkheden, met genummerde uitleg.

Een technische tekening toont een reeks verticale lijnen met numerieke labels: 53-54, 61-62, 71-72, 81-82.

Technische tekening van een relais met afmetingen: 36 mm breedte, 37,5 mm hoogte, 48,1 mm diepte. Toont aansluitingen en contactaanduidingen.

Technische tekening van een elektrisch onderdeel met labels: 53NO, 61NC, 71NC, 81NC, 54NO, 62NC, 72NC, 82NC.

1/9

Soortnaam

Hulpschakelaar

Aansluiting

Schroeven

Verpakkingswijze

Piece

Type

3RH2911-1GA13

Bouwgrootte

S00

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

6 Set(s)

Aantal

Set(s)

Totaal (€ 28,99 / Stuk)

€ 28,99

incl. btw

Slechts 6 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van het product: Aan de voorzijde vastklikbaar op hulpschakelaar 3RH2140/3RH2440
Productfunctie / geforceerde geleiding: Ja
Productfunctie / geforceerde geleiding, opmerking: Met 3RH2
Toepassingsgebied: Voor uitbreiding van de hulpcontacten in het stuurcircuit
Geschikt voor gebruik: Hulpbescherming
Bestand tegen spanningspieken tot 6 kV
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)

: Piece

Soortnaam: Hulpschakelaar

Type: 3RH2911-1GA13

Bouwgrootte: S00

Type hulpcontact: 1x NO
3x NC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Snap-on bevestiging

Aansluiting: Schroeven

Elektrische levensduur: 200000

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 36 mm

Hoogte: 37.5 mm

Diepte: 43.7 mm

Afm.: (b x h x d) 36 x 37.5 x 43.7 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2862268 Siemens 3RH2911-1GA13 Hulpschakelaar Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862268 Siemens 3RH2911-1GA13 Hulpschakelaar Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Omschrijving

Auxiliary switch on the front, 1 NO + 3 NC Current path 1 NO, 1 NC, 1 NC, 1 NC for contactor relays Size S00 screw terminal 51/52, 61/62, 71/72, 81/82 Physically coded- only with contactor relays 3RH2140* and 3RH2440* can be combined (according to EN 50011) auxiliary switch SIRIUS 3RH29 for the expansion of auxiliary contacts in the control circuit.
The front-mounted 3RH29 auxiliary switches can be installed on 3RT2 contactors and 3RH2 contactor relays without the need for tools, regardless of size.
The 3RH19/3RH29 auxiliary switches are available as versions for front or lateral mounting, with up to four instantaneous contacts or up to two leading NO and NC contacts. The auxiliary switches can be designed as positively driven contacts in 3RH contactor relays or also as mirror contacts in the case of 3RT power contactors. All of them are available with screw terminal and spring-type terminal.
Simple, efficient and always up to date - SIRIUS modular system.
