Name: Siemens 3RT2018-1BB41 Contactor 3x NO 7.5 kW 24 V/DC 16 A Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)
Brand: Siemens
SKU: 1431091
Availability: InStock

Een Siemens schakelaar, model Sirius 3RT20, toont meerdere aansluitklemmen. Voornamelijk gebruikt in industriële besturingssystemen.

Een open schakelkast met elektronische componenten staat naast een groot raam waarop regendruppels zichtbaar zijn, terwijl op de achtergrond vaag een fabrieksterrein te zien is.

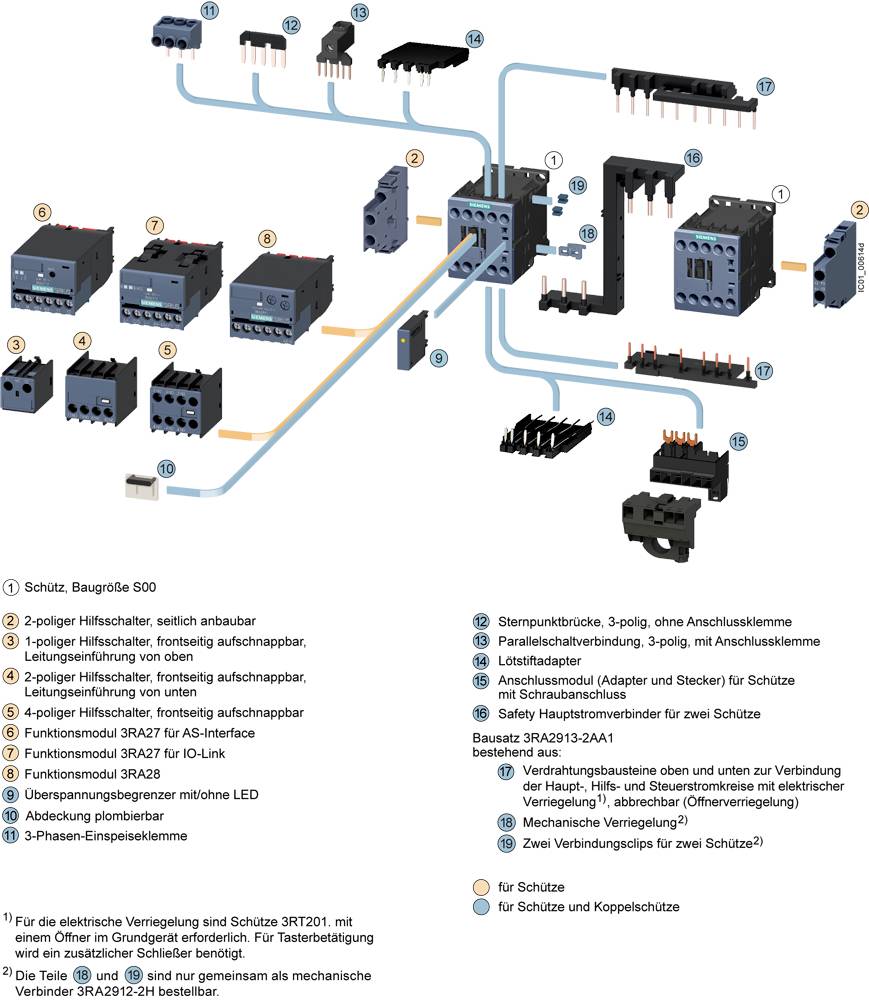

Diagram toont elektrische componenten met verbindingslijnen. Verschillende schakelaars, aansluitklemmen en functionele modules zijn genummerd en gelabeld.

Een schakelschema toont een relais met aansluitingen A1 en A2. Verbindingen leiden naar contacten 1/2/3 en 4/5/6. Er zijn markeringen L1, L2, L3 en T1, T2, T3.

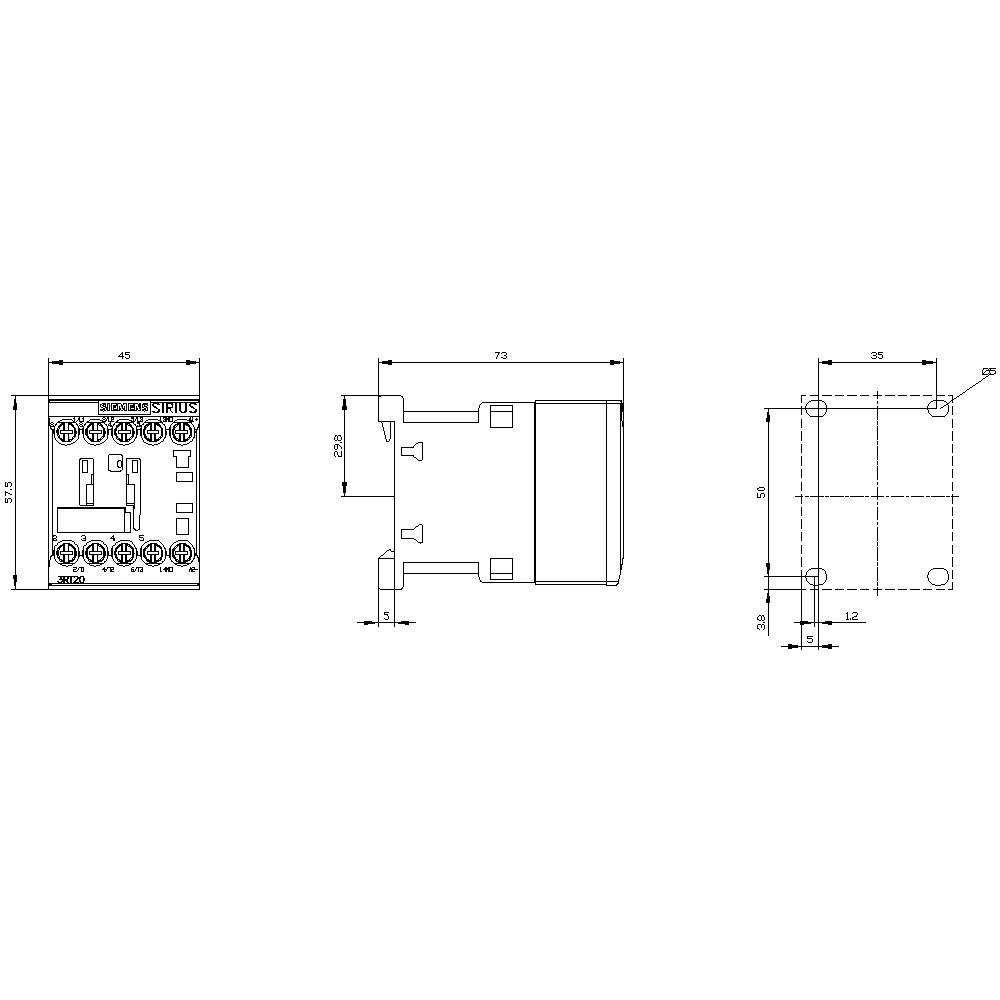

Technische tekening van een elektrisch relaismodule met maatopgaven: breedte 45 mm, lengte 73 mm. Voor-, zij- en bovenaanzicht.

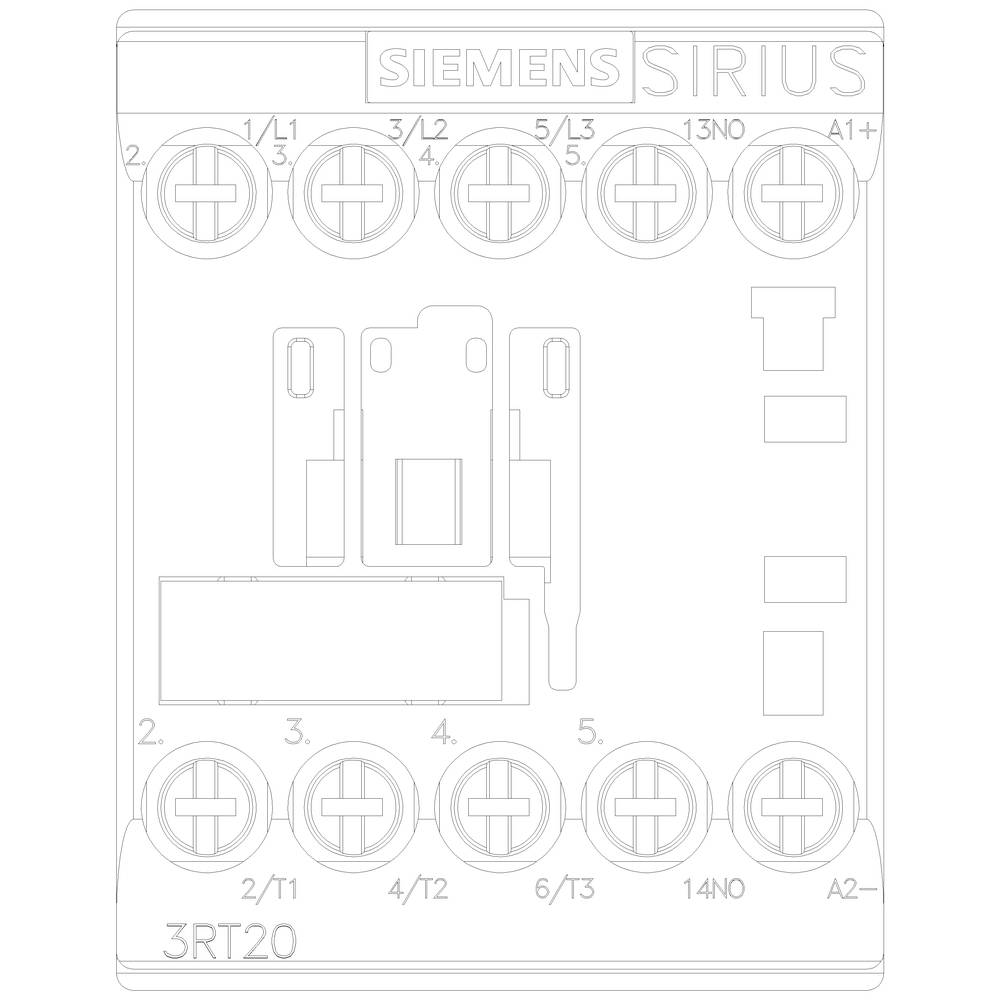

'Elektrisch schakeltoestel van Siemens, model 3RT20. Boven: Aansluitingen 1/L1, 3/L2, 5/L3, 13/NO, en A1+. Onder: Aansluitingen 2/T1, 4/T2, 6/T3, 14/NO, en A2-.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

3-polig

Nominale spanning

24 V/DC

Belastingsstroom

16 A

Vermogen

7.5 kW

Datasheet (PDF)

Leverbaar di. 13 okt.

14 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 79,33 / Stuk)

€ 79,33

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Gewicht 290 g
Vermogensverlies: 2.2 W

Soortnaam: Contactor

Type: 3RT2018-1BB41

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 1x NO

Nominale spanning: 24 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 V/DC (max)

Schakelspanning (max.): 400 V/AC

Continu stroom (max.): 16 A

Belastingsstroom: 16 A

: 7.5 kW

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: DIN-rail

Aansluiting: Schroefklem

Mechanische levensduur: 3.0E7

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 58 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 58 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Gewicht: 290 g

: TRUE

: 7.5 kW

: 3

: 1

: 16 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 11.5 A

: 7.355

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale spanning

Siemens 3RT2015-1AB01 Contactor 3x NO 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Artikelnummer:1749917

Leverbaar vr. 16 okt.

Conrad Electronic

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,62^*

Siemens 3RT2015-1AP01 Contactor 3x NO 3 kW 230 V/AC 7 A Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1431023

Leverbaar di. 13 okt.

25 Stuk(s)Conrad Electronic

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 38,83^*

Siemens 3RT2015-1AP02 Contactor 3x NO 3 kW 230 V/AC 7 A Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1431140

Leverbaar di. 13 okt.

12 Stuk(s)Conrad Electronic

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 34,70^*

Siemens 3RT2015-1BB41 Contactor 3x NO 3 kW 24 V/DC 7 A Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1431141

Leverbaar di. 13 okt.

29 Stuk(s)Conrad Electronic

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,05^*

Siemens 3RT2015-1BB42 Contactor 3x NO 3 kW 24 V/DC 7 A Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1431115

Leverbaar di. 13 okt.

40 Stuk(s)Conrad Electronic

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,05^*

Siemens 3RT2015-1BB44-3MA0 Contactor 3x NO 3 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1730331

Leverbaar di. 13 okt.

2 Stuk(s)Conrad Electronic

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

Siemens 3RT2015-1FB41 Contactor 3x NO 690 V/AC Met diode Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1730339

Leverbaar di. 13 okt.

4 Stuk(s)Conrad Electronic

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Siemens 3RT2015-2AP01 Contactor 3x NO 3 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1730363

Leverbaar di. 13 okt.

4 Stuk(s)Conrad Electronic

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,62^*

Siemens 3RT2015-2BB42 Contactor 3x NO 3 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1730507

Leverbaar di. 13 okt.

12 Stuk(s)Conrad Electronic

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,05^*

Siemens 3RT2015-2BB44-3MA0 Contactor 3x NO 3 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1730509

Leverbaar di. 13 okt.

3 Stuk(s)Conrad Electronic

690 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

Documenten en downloads

Datablad

Datablad 1431091 Siemens 3RT2018-1BB41 Contactor 3x NO 7.5 kW 24 V/DC 16 A Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1431091 Siemens 3RT2018-1BB41 Contactor 3x NO 7.5 kW 24 V/DC 16 A Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Contactor, AC-3e/AC-3, 16 A, 7,5 kW / 400 V, 3-polig, DC 24 V, hulpcontacten: 1 NO, schroefaansluiting, maat: S00 contactor SIRIUS 3RT2 voor het schakelen van motoren.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De contactors bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW).
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
