Name: Siemens 3RT2018-2XB42-2LA2 Baanbescherming 1x NC 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens 1 s
Brand: Siemens
SKU: 2863565
Availability: BackOrder

Een Siemens SIRIUS contactschakelaar met meerdere aansluitklemmen, geschikt voor de besturing van elektrische systemen in industriële toepassingen.

Industriële installatie met open schakelingen links, waterbestendig scherm rechts. Omgeving van machinewerkzaamheden, regnatte ramen.

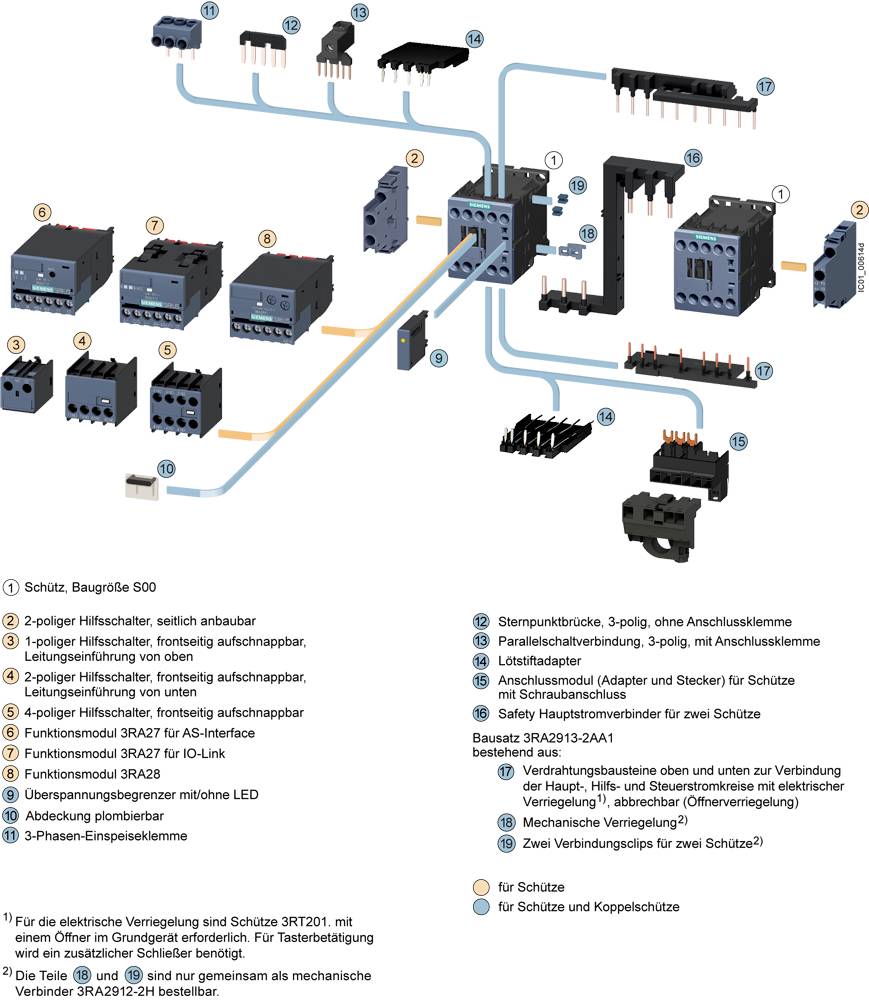

Schematische weergave van schakelaars met labels voor onderdelen en verbindingen. Toont verschillende schakelaars, contacten, modules en hun functies.

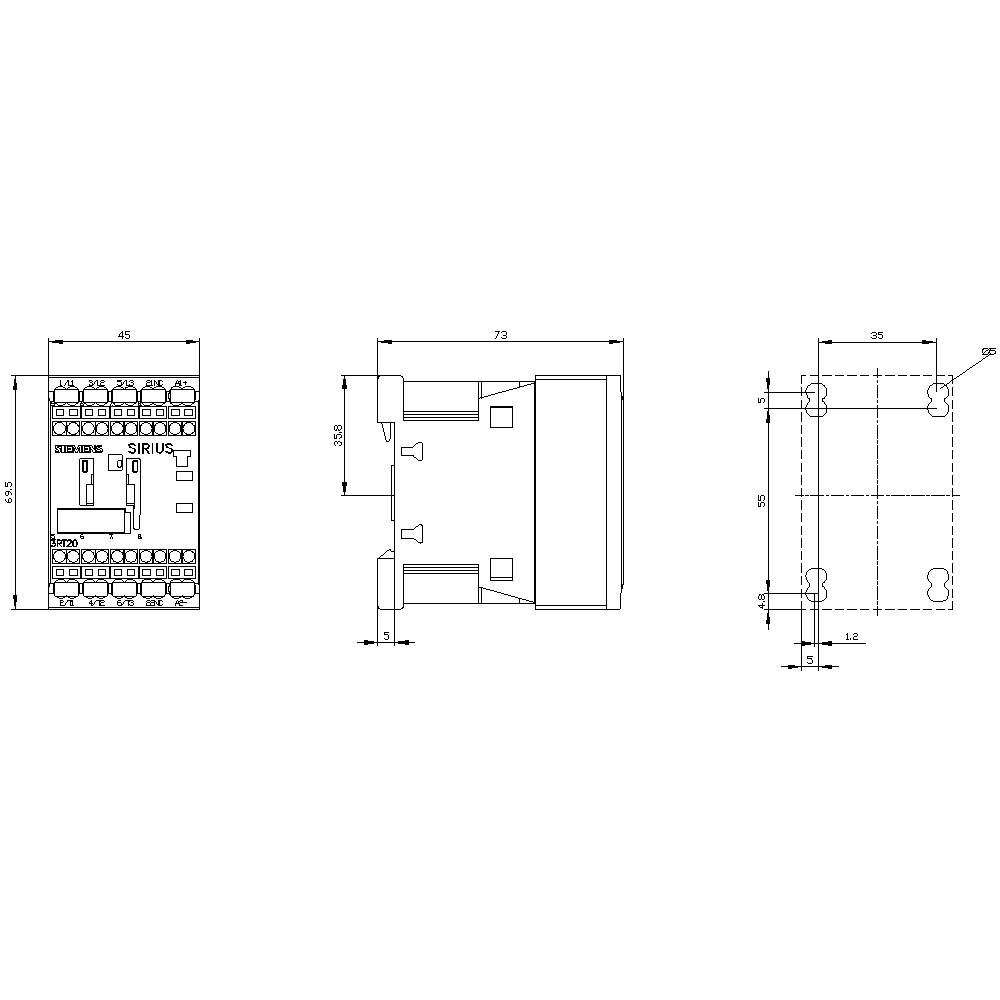

Technische tekening van een apparaat met detailweergaven van voor-, zij- en bovenaanzicht. Afmetingen zijn in millimeters aangegeven.

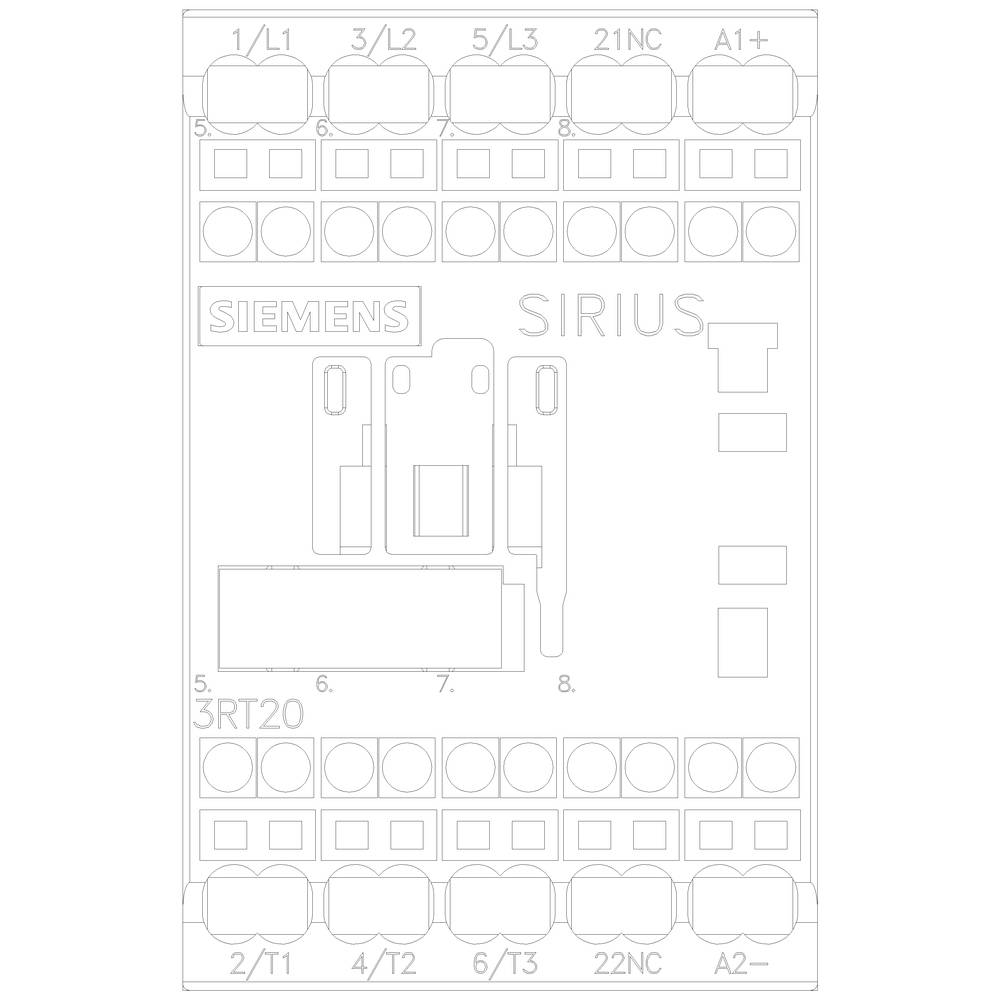

Bedradingsschema van een Siemens SIRIUS apparaat met genummerde aansluitingen (L1, L2, L3, 21NC, A1+, 3RT20). Gemarkeerde gebieden voor basis bedrading en labels.

1/5

Afbeelding vergelijkbaar

Soortnaam

Baanbescherming

Aantal polen

3-polig

Nominale spanning

690 V

Belastingsstroom

14 A

Vermogen

13 kW

Datasheet (PDF)

Leverbaar do. 5 nov.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 107,43 / Stuk)

€ 107,43

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / voor hoofdcontacten: 3
Aantal NC/AM-contacten / voor hulpcontacten: 1
Aantal NC/voor hulpcontacten: 1
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 1
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 22 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 16 A.
Aantrekvermogen van de magneetspoel bij DC: 4 W.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (20... 12)
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 12)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticale aanraking van voren
Isolatiespanning van het hoofdstroomcircuit bij vervuilingsgraad 3: 690 V.
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd elektronisch bediende hulpschakelaarblok / typisch 5000000
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd hulpschakelaarblok / typisch: 10000000
Spiegelcontact: Ja
Stootspanningsbestendigheid van het hoofdstroomcircuit: 6 kV
Maximaal toegestane spanning voor veilige scheiding / tussen spoel en hoofdcontacten: 400 V.
Uitbreiding van het product / hulpschakelaar: Ja

Soortnaam: Baanbescherming

Type: 3RT2018-2XB42-2LA2

Bouwgrootte: S00

Aantal polen: 3-polig

: 1x NC

Type hulpcontact: 1x NC

Nominale spanning: 690 V

Regelspanning (min.): 24 V/DC

Regelspanning (max.): 34 V/DC

Stuurspanningsbereik: 24 - 34 V/DC

Continu stroom (max.): 16 A

Belastingsstroom: 14 A

: 13 kW

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met varisator

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

Response-tijd: 45 ms

Afvalvertraging: 70 ms

: IP20

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Nominale spanning

Belastingsstroom

Siemens 3RT2018-2XB42-2LA2 Baanbescherming 1x NC 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863565

Leverbaar do. 5 nov.

Conrad Electronic

Dit product

13 kW

690 V

14 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 107,43^*

Siemens 3RT2017-2KG42-0LA0 Baanbescherming 3x NO 13 kW 690 V 11 A Met veiligheids diode Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863556

Leverbaar do. 5 nov.

Conrad Electronic

13 kW

690 V

11 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 128,09^*

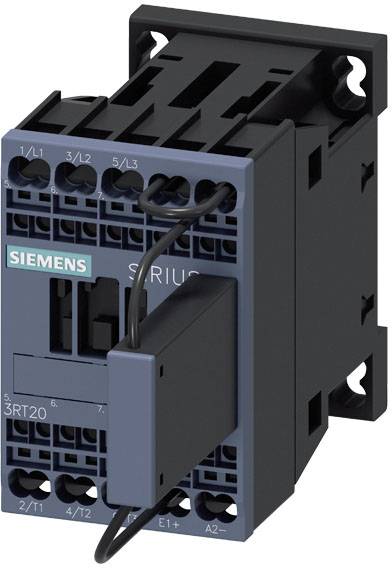

Siemens 3RT2018-2LB42-1LA0 Baanbescherming 3x NO 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863561

Leverbaar do. 19 nov.

Conrad Electronic

13 kW

690 V

14 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 107,43^*

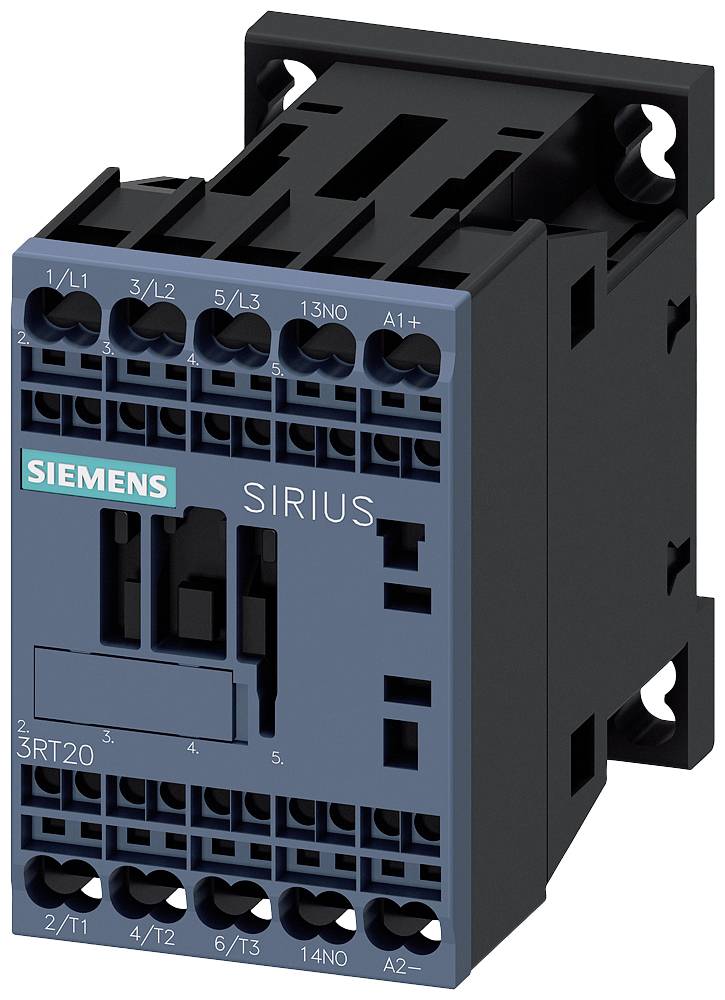

Siemens 3RT2018-2XB41-2LA2 Baanbescherming 1x NO 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863564

Leverbaar do. 5 nov.

Conrad Electronic

13 kW

690 V

14 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 107,43^*

Siemens 3RT2018-2XF41-2LA2 Baanbescherming 1x NO 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863566

Leverbaar do. 5 nov.

Conrad Electronic

13 kW

690 V

14 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 107,43^*

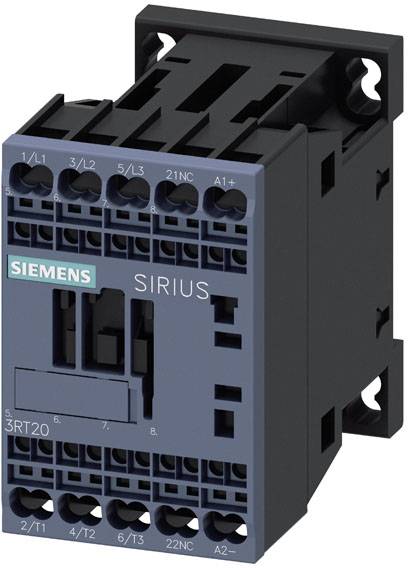

Siemens 3RT2018-2XF42-2LA2 Baanbescherming 1x NC 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863567

Leverbaar do. 5 nov.

Conrad Electronic

13 kW

690 V

14 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 107,43^*

Siemens 3RT2035-3XJ40-0LA2 Baanbescherming 1x NO, 1x NC 39 kW 690 V 41 A Met varisator Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863581

Leverbaar ma. 9 nov.

Conrad Electronic

39 kW

690 V

41 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 276,86^*

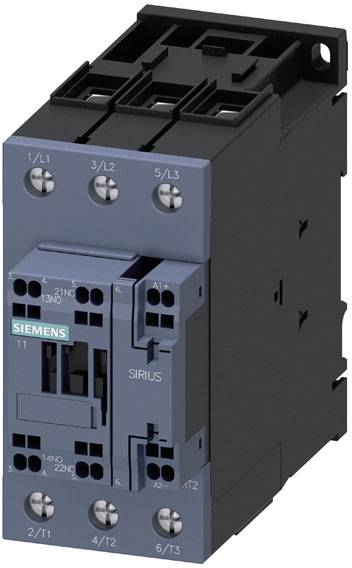

Siemens 3RT2036-3XJ40-0LA2 Baanbescherming 1x NO, 1x NC 46 kW 690 V 52 A Met varisator Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863582

Leverbaar ma. 9 nov.

Conrad Electronic

46 kW

690 V

52 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 623,97^*

Siemens 3RT2037-3XJ40-0LA2 Baanbescherming 1x NO, 1x NC 53 kW 690 V 65 A Met varisator Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863583

Leverbaar ma. 9 nov.

Conrad Electronic

53 kW

690 V

65 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 784,30^*

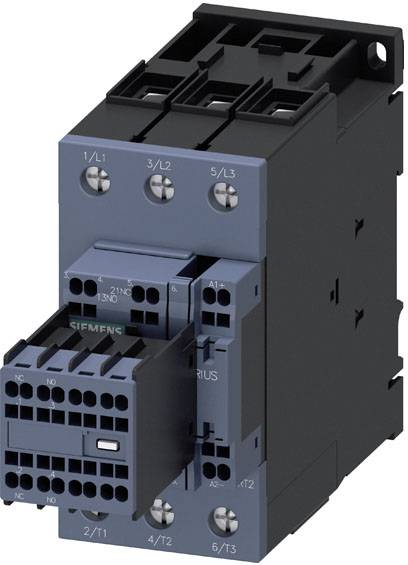

Siemens 3RT2037-3XJ44-0LA2 Baanbescherming 2x NO, 2x NC 53 kW 690 V 65 A Met varisator Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863584

Leverbaar vr. 30 okt.

13 Set(s)Conrad Electronic

53 kW

690 V

65 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 549,59^*

Documenten en downloads

Datablad

Datablad 2863565 Siemens 3RT2018-2XB42-2LA2 Baanbescherming 1x NC 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens 1 s

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863565 Siemens 3RT2018-2XB42-2LA2 Baanbescherming 1x NC 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens 1 s

Omschrijving

Railbeveiliging, AC-3e/AC-3, 16 A, 7,5 kW / 400 V, 3-polig, DC 24-34 V, 0,7-1,25* US, elektronische aandrijving, met geïntegreerde varistor, hulpcontacten: 1 Ö, veeraansluiting, hangende inbouwpositie vermogensbescherming SIRIUS 3RT2 voor het schakelen van motoren onder extreme omstandigheden, bijv. voor spoorwegtoepassingen.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Deze variant onderscheidt zich door een uitgebreid werk- en temperatuurbereik voor zwaardere omgevingsomstandigheden.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
