Name: Siemens 3RT2045-1XB40-0LA2 Baanbescherming 1x NO, 1x NC 82 kW 1000 V 77 A Met varisator Geschikt voor merk (relais): Sie
Brand: Siemens
SKU: 2863594
Availability: BackOrder

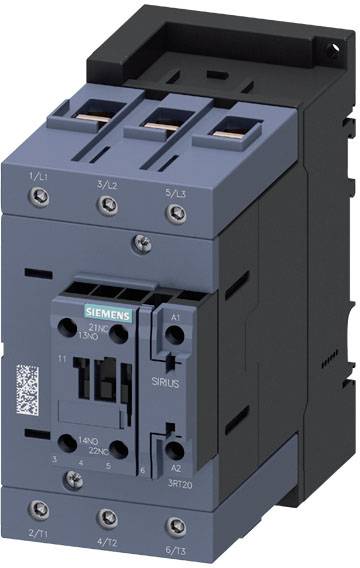

Een grijze elektrische schakelaar van Siemens met blauwe onderdelen, gemarkeerd met aansluitpunten en een klein Siemens-naamplaatje.

Elektronische schakelkast open, met complexe kabels en schakelingen; ernaast een nat, regenachtig zicht op buiteninstallaties.

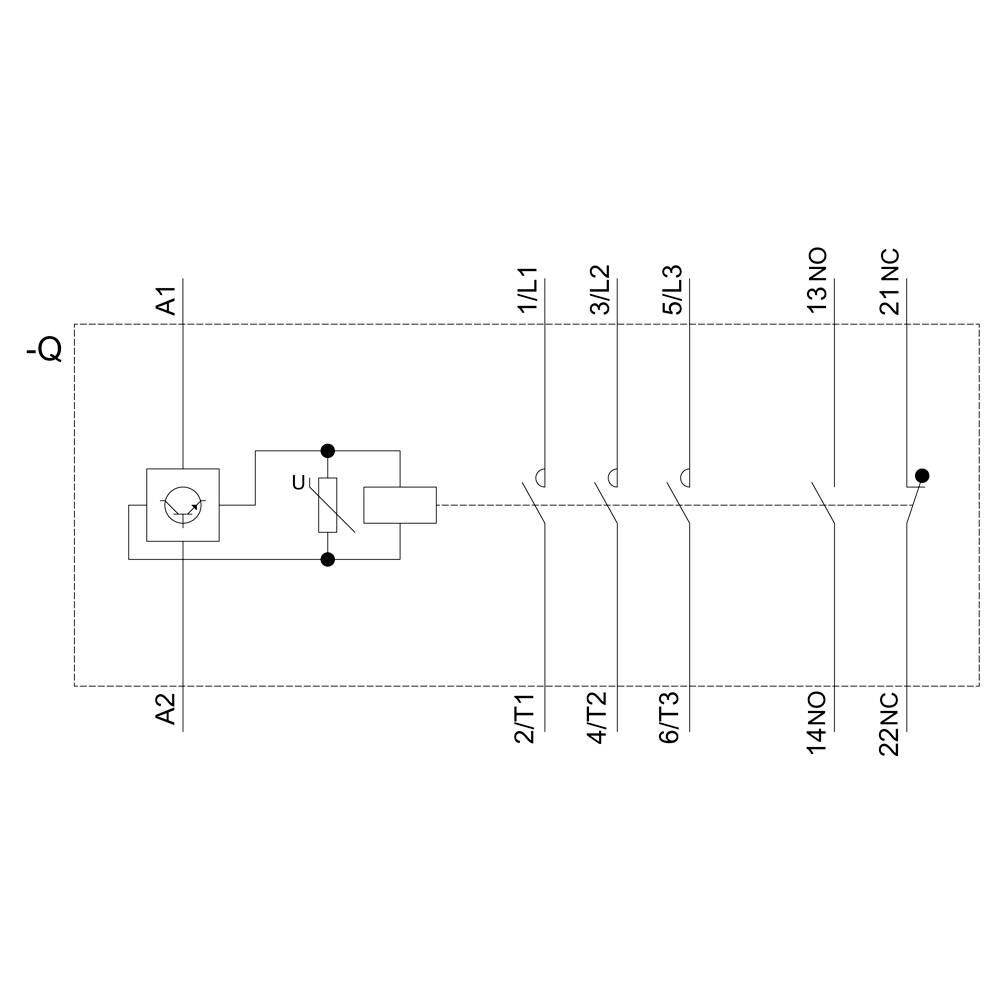

Bedradingsschema van een motorbeveiligingsschakelaar met spoel en contacten. Toont ingangen, uitgangen en drie geleiders, alsmede contactaanduidingen.

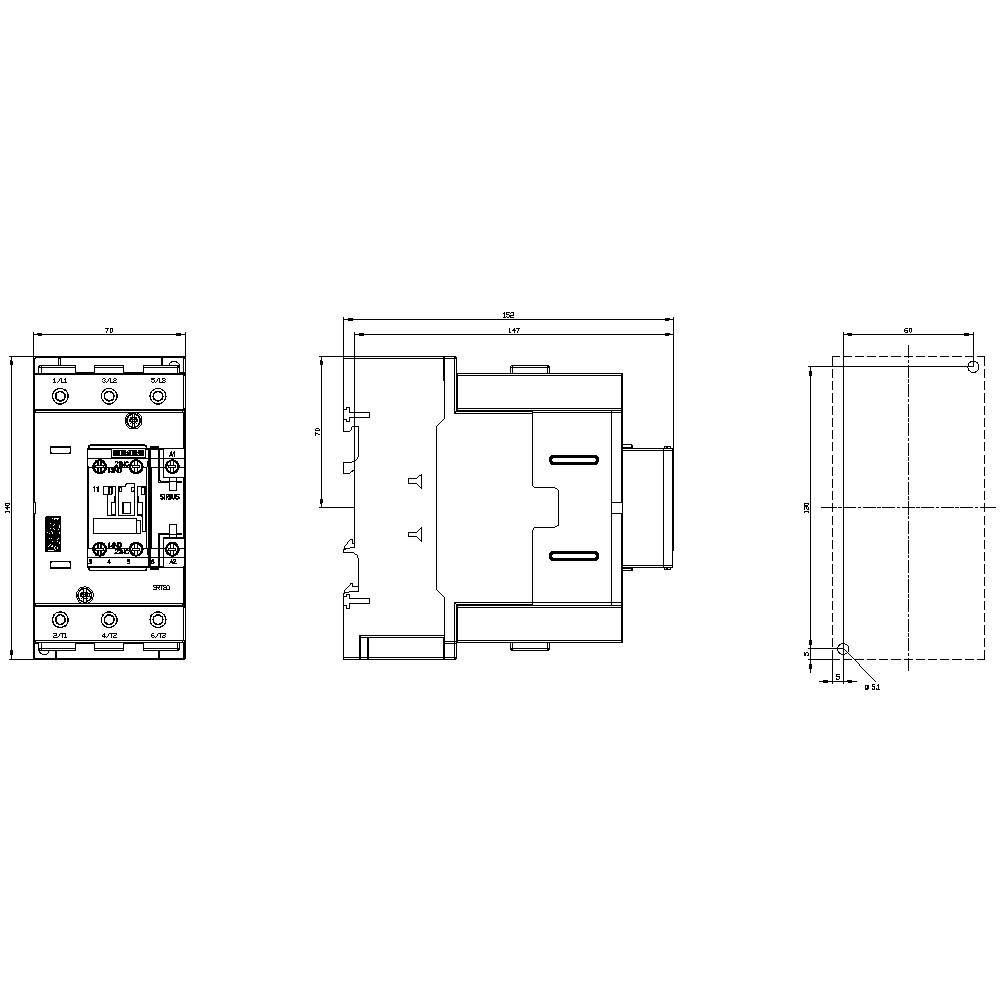

'Technical drawing of an electronic component with three views: front view, side view, and top view, including dimensional specifications.'

1/4

Afbeelding vergelijkbaar

Soortnaam

Baanbescherming

Aantal polen

3-polig

Nominale spanning

1000 V

Belastingsstroom

77 A

Vermogen

82 kW

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Aantal

Set(s)

Totaal (€ 705,00 / Stuk)

€ 705,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / AM-contactor / voor hulpcontacten: 1
Aantal NO-contacten / voor hoofdcontacten: 3
Aantal NO-contacten / voor hulpcontacten: 1
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 1
Aantal NC/AM-contacten / voor hulpcontacten: 1
Aantal NC/voor hulpcontacten: 1
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 1
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 125 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 80 A.
Aantrekvermogen van de magneetspoel bij DC: 76 W.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (10... 1/0), 1x (10... 2)
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticale aanraking van voren
Isolatiespanning van het hoofdstroomcircuit bij verontreinigingsgraad 3: 1000 V.
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd elektronisch bediende hulpschakelaarblok / typisch 5000000
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd hulpschakelaarblok / typisch: 10000000
Spiegelcontact: Ja
Stootspanningsbestendigheid van het hoofdstroomcircuit: 8 kV
Maximaal toegestane spanning voor veilige scheiding / tussen spoel en hoofdcontacten: 690 V.
Uitbreiding van het product / hulpschakelaar: Ja

Soortnaam: Baanbescherming

Type: 3RT2045-1XB40-0LA2

Bouwgrootte: S3

Aantal polen: 3-polig

: 1x NO
1x NC

Type hulpcontact: 1x NO

Nominale spanning: 1000 V

Regelspanning (min.): 24 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 - 24 V/DC

Schakelspanning (max.): 1000 V DC/AC

Continu stroom (max.): 125 A

Belastingsstroom: 77 A

: 82 kW

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met varisator

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

Response-tijd: 57 ms

Afvalvertraging: 70 ms

: IP00
IP20

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 70 mm

Hoogte: 140 mm

Diepte: 152 mm

Afm.: (b x h x d) 70 x 140 x 152 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Belastingsstroom

Nominale spanning

Vermogen

Siemens 3RT2045-1XB40-0LA2 Baanbescherming 1x NO, 1x NC 82 kW 1000 V 77 A Met varisator Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863594

Leverbaar wo. 18 nov.

Conrad Electronic

Dit product

77 A

1000 V

82 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 705,00^*

Siemens 3RT2017-2KG42-0LA0 Baanbescherming 3x NO 13 kW 690 V 11 A Met veiligheids diode Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863556

Leverbaar do. 12 nov.

Conrad Electronic

11 A

690 V

13 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 154,99^*

Siemens 3RT2018-2LB42-1LA0 Baanbescherming 3x NO 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863561

Leverbaar do. 26 nov.

Conrad Electronic

14 A

690 V

13 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 129,99^*

Siemens 3RT2018-2XB41-2LA2 Baanbescherming 1x NO 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863564

Leverbaar do. 12 nov.

Conrad Electronic

14 A

690 V

13 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 129,99^*

Siemens 3RT2018-2XB42-2LA2 Baanbescherming 1x NC 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863565

Leverbaar do. 12 nov.

Conrad Electronic

14 A

690 V

13 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 129,99^*

Siemens 3RT2018-2XF41-2LA2 Baanbescherming 1x NO 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863566

Leverbaar do. 12 nov.

Conrad Electronic

14 A

690 V

13 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 129,99^*

Siemens 3RT2018-2XF42-2LA2 Baanbescherming 1x NC 13 kW 690 V 14 A Met varisator Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863567

Leverbaar do. 12 nov.

Conrad Electronic

14 A

690 V

13 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 129,99^*

Siemens 3RT2035-3XJ40-0LA2 Baanbescherming 1x NO, 1x NC 39 kW 690 V 41 A Met varisator Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863581

Leverbaar wo. 18 nov.

Conrad Electronic

41 A

690 V

39 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 335,00^*

Siemens 3RT2036-3XJ40-0LA2 Baanbescherming 1x NO, 1x NC 46 kW 690 V 52 A Met varisator Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863582

Leverbaar wo. 18 nov.

Conrad Electronic

52 A

690 V

46 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 755,00^*

Siemens 3RT2037-3XJ40-0LA2 Baanbescherming 1x NO, 1x NC 53 kW 690 V 65 A Met varisator Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863583

Leverbaar wo. 18 nov.

Conrad Electronic

65 A

690 V

53 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 949,00^*

Documenten en downloads

Datablad

Datablad 2863594 Siemens 3RT2045-1XB40-0LA2 Baanbescherming 1x NO, 1x NC 82 kW 1000 V 77 A Met varisator Geschikt voor merk (relais): Sie

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863594 Siemens 3RT2045-1XB40-0LA2 Baanbescherming 1x NO, 1x NC 82 kW 1000 V 77 A Met varisator Geschikt voor merk (relais): Sie

Omschrijving

Railbeveiliging, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, elektronische aandrijving, met geïntegreerde varistor, hulpcontacten: 1 S + 1 Ö, schroefaansluiting vermogensbeveiliging SIRIUS 3RT2 voor het schakelen van motoren onder extreme omstandigheden bijv. voor spoorwegtoepassingen.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Deze variant onderscheidt zich door een uitgebreid werk- en temperatuurbereik voor zwaardere omgevingsomstandigheden.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
